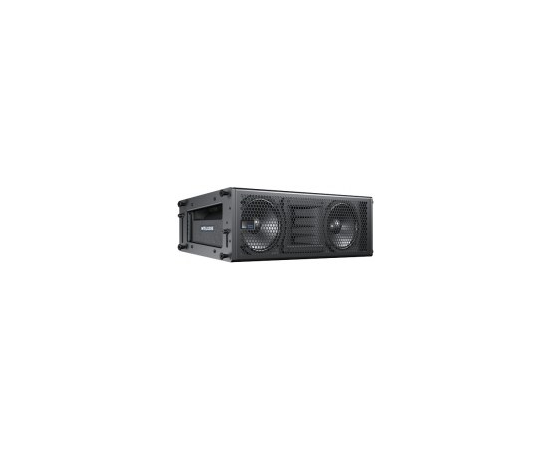

Линейный массив Meyer Sound M'elodie

88808

Товара нет
Заказать по телефону:
(063) 128-69-63
авторизованная точка продажи
100% официальная гарантия
бонусная программа
Способы доставки
  • Cамовывоз из офиса в Одессе
  • Курьерская доставка по Одессе
  • Бесплатная доставка по Одессе от 2000 грн.
  • По Украине
Способы оплаты
  • Наличный расчет
  • Безналичный расчет (без НДС)
  • VISA / MasterCard
  • WebMoney
  • Наложный платеж
Гарантия
  • Гарантия от производителя
  • Возврат / обмен в течении 14 дней
Самовывоз товара
Одесса, пер.Хвойный, 3
Пн-Пт, с 9:00 до 19:00 Суббота, с 10:00 до 17:00 Воскресенье - выходной
Активный компактный громкоговоритель M'elodie типа «криволинейный массив» является новым членом популярного семейства громкоговорителей MILO. Расширенный запас по уровню в области ВЧ позволяет добиться ровной частотной характеристики в широком рабочем диапазоне от 70 Гц до 18 кГц. В сочетании с 100° диаграммой направленности в горизонтальной плоскости данный запас по уровню обеспечивает детальную разборчивость звучания даже для «тонких» моментов музыки во всей области озвучивания.

M'elodie идеально подходит для создания компактных массивов в различных областях, для которых не требуется мощность и «дальнобойность» громкоговорителя MICA, или же основными преимуществами являются массогабаритные показатели. Благодаря продуманным компонентам монтажной системы QuickFly и интегрированным монтажным креплениям GuideALinks, обеспечивающим максимальную простоту и безопасность монтажа, M'elodie одинаково хорошо подходит и для туров, прокатных комплектов звукоусиления, также как и для стационарных инсталляций. Великолепное соотношение «мощность/габаритные размеры», компактность и простота в эксплуатации позволяет говорить о данном громкоговорителе как об отличном выборе для построения систем звукоусиления небольших театров, клубов, залов, также как и мюзиклов, музыкальных постановок или корпоративных аудио-видео систем. "Скромные" габариты M'elodie не соответствуют "громкому голосу" данного громкоговорителя: несмотря на несколько консервативное значение пикового уровня звукового давления 131 дБ, массив M'elodie вполне способен обеспечить озвучивание помещений гораздо больших размеров, чем Вы можете ожидать. В то время как M'elodie, объединенные в массивы, могут применяться как основная система звукоусиления, отдельные громкоговорители отлично работают и в составе дополнительных систем звукоусиления, например Under Balcony и Front-Fills. Т.к. M'elodie и сопутствующие монтажные компоненты были разработаны с учетом возможности совместной работы с MICA, данный громкоговоритель является отличным дополнением в качестве систем Down-Fill и Side-Fill основных массивов MICA в условиях тура.

В состав секции Low/Low-Mid входят два мощных 8" конических драйвера (катушка 1,5") оригинальной конструкции (собственная разработка компании Меуеr Sound) с неодимовыми магнитами, специально разработанными для удовлетворения всех требований к мощности звучания, повышения эффективности наряду со снижением массы. В области НЧ диапазона оба драйвера работают совместно, а сигнал на каждый из них подается с отдельного канала интегрированного усилителя.

Для обеспечения ровных характеристик в критических областях акустического кроссовера и средних частот, в состав M'elodie входит комплексный активный кроссовер. В области низкочастотного диапазона оба драйвера работают вместе, но в диапазоне Low-Mid работает только один 8» драйвер. Этот метод позволяет устранить интерференционные процессы между драйверами, которые обычно возникают при уменьшении длины волны сигнала, а также обеспечить оптимальные характеристики в области акустического кроссовера.

В составе высокочастотной секции громкоговорителя используется компрессионный драйвер с 3" диафрагмой и неодимовым магнитом, сигнал на который подается также с отдельного канала усилителя. Драйвер нагружается на 1000 (горизонтальная плоскость) рупор постоянной добротности посредством системы волноводов REM™ (схема эмуляции ленточного драйвера). REMТМ представляет собой запатентованное устройство, которое обеспечивает сопряжение «выхода» драйвера с «горловиной» рупора по очень короткому пути, эффективно контролируя характеристики дисперсии, но значительно снижая искажения по сравнению с другими методами. В состав активного громкоговорителя M'elodie входят 3-х канальный усилитель мощности класса АВ/Н и сложные электронные схемы управления, размешенные в одном модуле внутри корпуса, что значительно упрощает монтаж, настройку и работу системы. Мощность интегрированного усилителя составляет 1275 Вт (пик - 2550 Вт). Отдельные лимитеры обеспечивают защиту и увеличения срока эксплуатации драйверов даже при работе на высоких уровнях, а также предотвращают проявление некоторых нелинейных процессов. В состав модуля усилителя и управляющей электроники, который может быть при необходимости легко замене в «полевых» условиях, входит и блок питания Intelligent АСТМ, который производит выбор «правильного» диапазона напряжения питания от сети и обеспечивает «мягкое» включение и защиту от переходных процессов сети питания.

В стандартной комплектации громкоговоритель M'elodie поставляется с установленной платой сетевого интерфейса системы удаленного мониторинга RMSТМ, позволяющей с помощью персонального компьютера отслеживать все ключевые рабочие параметры громкоговорителей, подключенных к сети RMSТМ. Дополнительно по отдельному заказу возможна поставка «всепогодной версии» со специальным чехлом для зашиты электронных компонентов, а также выбор цвета корпуса громкоговорителя клиентом. Также доступны для заказа монтажные рамы, транспортировочные тележки для перевозки громкоговорителей в виде стеков и ряд чехлов.

Области применения:

Корпоративные аудио-видео системы
Небольшие театры
Культовые учреждения
Системы Down-Fill и Side-Fill при использовании для основных массивов громкоговорителей MICA
Системы Front-Fill и Under Balcony Fill
Описание архитектуры громкоговорителя

Данный Full-Range громкоговоритель является активным, предназначенным для работы в составе систем звукоусиления типа «Line Array». Секция преобразователей Low/Low-Mid состоит из двух 8" конических драйверов, которые рассчитаны на мощность 600 Вт AES* (пиковая мощность - 900 Вт). Высокочастотный секция -компрессионный драйвер с 3" диафрагмой (выход - 1,2"), рассчитанный на мощность 180 Вт AES* (пик - 360 Вт), нагруженный через специальную схему волноводов на 1000 (в горизонтальной плоскости) рупор постоянной добротности. В состав данного громкоговорителя входит интегрированный модуль трехканального усилителя и управляющей электроники. Функции обработки сигнала включают эквализацию, коррекцию фазовой характеристики, защиту драйверов и разделения сигнала для трех секций. Точка кроссовера - 1100 Гц. Дополнительный низкочастотный кроссовер позволяет работать совестно драйверам секций Low/Low-Mid в диапазоне от 70 Гц до 320 Гц, но для обеспечения оптимальных характеристик только один драйвер работает в диапазоне от 320 Гц до 1100 Гц. Каждый канал усилителя - класс АВ/H с выходным каскадом MOSFET. Общая мощность усилителя составляет 1275 Вт (пиковая - 2550 Вт): два канала - 500 Вт при номинальной нагрузке 4 Ом (каналы Low/Low-Mid) и один канал - 275 Вт при номинальной нагрузке 8 Ом (на ВЧ драйвер). Коэффициент искажений (THD, IM, TIM) не превышает 0,02%. Входной каскад - симметричный с номинальным сопротивлением 10 кОм, номинальный сигнал - 0 dBV (1 В rms, 1,4 В пик). «Сигнальные» разъемы - XLR (А-3) female и male. Также предусмотрены фильтры радиочастотных помех. Отношение ослабления синфазного сигнала (CMRR) - более 50 дБ (типовое - 80 дБ в диапазоне от 50 Гц до 500 Гц). Рабочие характеристики для данного громкоговорителя, измеренные с разрешением 1/3 октавы, должны быть следующими: рабочий частотный диапазон от 70 Гц до 18 кГц, фазовая характеристика ±30° от 1,5 кГц до 16 кГц, пиковое значение уровня звукового давления на расстоянии 1 метр - 131 дБ, диаграмма направленности в горизонтальной плоскости 100. Диаграмма направленности массива в вертикальной плоскости зависит от конфигурации, количества громкоговорителей и значений углов сопряжения между громкоговорителями. Встроенный блок питания обеспечивает автоматический выбор «правильного» диапазона напряжения питания от сети, «мягкое» включение и защиту от переходных процессов сети питания. Требования к напряжению питания - 100, 110 или 230 В переменного тока, 50 / 60 Гц. Рабочие диапазоны напряжения питания, в соответствии с UL и CE, составляют 100 - 230 В переменного тока. Максимальное пиковое значение тока в течении всплеска составляет 4 А при 115 В переменного тока и 2 А при 230 В переменного тока. Всплеск тока при включении не превышает 10 А на 115 В. В качестве разъемов питания могут применяться разъемы типа PowerCon (Power Input & Loop) или VEAM all-in-one. В состав громкоговорителя также входит модуль сетевого интерфейса системы удаленного мониторинга RMS. Все компоненты громкоговорителя размещаются в корпусе из многослойной фанеры класса «премиум», окрашенным специальной, стойкой к стиранию, текстурированной краской. Передняя защитная решетка - черного цвета, штампованная, акустически прозрачная, с отверстиями типа «шестиугольник». Для построения подвешиваемых или устанавливаемых на землю массивов, соединения с монтажными рамами и смежными громкоговорителями предусмотрены боковые монтажные рамы QuickFly с интегрированными креплениями GuideALinks, обеспечивающими установку 12 значений угла сопряжения: от 00 до 110. Габаритные размеры: ширина 724,84 мм, высота 233,31 мм, глубина - 323,85 мм. Масса громкоговорителя составляет 28,12 кг. Если все это соответствуют параметрам Вашего громкоговорителя, то этот громкоговоритель - Меуеr Sound M'elodie.

*на оба драйвера в течение 2-х часов подавался тестовый сигнал - розовый шум с ограниченным частотным диапазоном с отношением «пиковое значение/среднее значение» 6 дБ.

Многоцелевая рама MG-M'elodie:

Обеспечивает подвес до 18 M'elodie (фактор безопасности 7 : 1) или до 25 громкоговорителей M'elodie (фактор 5 : 1). Также может использоваться для создания устанавливаемых на землю (пол и т.д.) массивов M'elodie.

Переходная рама MTF-MICA/M'elodie:

Позволяет подвесить массив M'elodie под массивом громкоговорителей MICA в качестве системы Down-Fill, или подвесить M'elodie под 600-НР в одном массиве, или установить M'elodie на 600-НР.

Транспортировочная тележка MCF-M'elodie:

Обеспечивает транспортировку до 5-и громкоговорителей M'elodie в полностью смонтированных стеках, размеры тележки рассчитаны с учетом размеров грузовых прицепов европейского и американского производства. Доступны также прочные нейлоновые транспортировочные чехлы.

Технические характеристики:

Акустические характеристики 1:

Рабочий диапазон 2: 70 - 18 000 Гц
Частотная характеристика (свободное пространство) 3: 76 - 16 000 Гц ±4 дБ
Фазовая характеристика: ±300 от 1,5 кГц до 16 кГц
Максимальный уровень звукового давления 4: 131 дБ (на расстоянии 1 м)
Типовое значение отношения "сигнал/шум": >110 дБ
Частота акустического кроссовера 5: 1100 Гц
Диаграмма направленности (в горизонтальной плоскости): 1000
Диаграмма направленности (в вертикальной плоскости): зависит от количества и конфигурации громкоговорителей в массиве
Преобразователи:

Low-Low/Mid: два 8" конических драйвера с неодимовыми магнитами. Номинальное сопротивление - 4 Ом. Диаметр катушки - 1,5". Мощность - 600 Вт (AES) / 1200 Вт (пик) 6
High: 3" компрессионный драйвер, нагруженных на рупорную камеру постоянной направленности через систему акустических волноводов REMTM. Номинальное сопротивление: 8 Ом. Диаметр катушки: 3". Размер диафрагмы: 3". Мощность: 180 Вт (AES) / 360 Вт (пик)6
Audio Input:

Тип: дифференциальный, симметричный
Тип входного разъема: XLR (A-3) female и XLR male (Loop)
Входное сопротивление: дифференциальное 10 кОм между контактами 2 и 3
Распайка входного разъема: контакт 1 - "земля" (на общую шину через 220 кОм, 1000 пФ, 15 В для виртуального "Ground Lift" на всех частотах). Контакт 2 - "+". Контакт 3 - "-". Корпус - на общую шину.
Отношение ослабления синфазного сигнала (CMRR): >50 дБ, типовое 80 дБ (50 - 500 Гц)
Радиочастотный фильтр: в общем режиме 425 кГц, в дифференциальном - 142 кГц
Уровень входного сигнала: для обеспечения пикового значения SPL во всем частотном диапазоне источник аудио сигнала должен быть способен обеспечить уровень +20 dBV (10 В rms, 14 В пик) / 600 Ом
Усилитель:

Тип: MOSFET output stages (audio class AB/H)
Выходная мощность: 1275 Вт (два канала по 500 Вт, один - 275 Вт)7
THD, IM, TIM: <0,02 %
Питание от сети переменного тока:

Разъем: PowerCon (Input & Loop) или VEAM all-in-one
Автоматический выбор напряжения: 95 - 125 VAC и 208 - 235 VAC; 50/60 Гц
Рабочие уровни напряжений: Вкл: 85 В, Выкл: 134 В, 50/60 Гц; Вкл: 165 В, Выкл: 264 В, 50/60 Гц
Максимальный непрерывный ток RMS (> 10 c): 115 В : 2,3 А @ 230 В : 1,2 А @ 100 В : 2,6 А
Максимальный всплеск тока RMS (> 1 c) 8: 115 В : 4,0 А @ 230 В : 2,0 А @ 100 В : 4,5 А
Максимальный мгновенный пиковый ток в течение всплеска: 115 В : 13,0 А @ 230 В : 6,5 А @ 100 В : 15,0 А
Ток включения: всплеск тока 10 А при 110 / 115 В и 18 А при 230 В
Физические характеристики:

Размер: 724,84 х 233,31 х 323,85
Масса: 28,12 кг
Корпус: высококачественная многослойная фанера
Отделка: черная стойкая краска
Защита: перфорированная металлическая решетка
Система подвеса: боковые монтажные алюминиевые рамы с 4 интегрированными креплениями GuideALinks со штифтами
Примечания:

1 Акустическая мощность низкочастотного сигнала системы увеличивается в соответствии с увеличением размера массива
2 Максимальный рекомендуемый диапазон. Характеристика зависит от акустических условий работы и акустических свойств помещения
3 Измерено с разрешение 1/3 октавы в частотных полосах, определяемых стандартами ISO на расстоянии 4-х метров от фронтальной поверхности громкоговорителя
4 Измерено на расстоянии 1 м при использовании музыкального тестового сигнала в условиях акустического свободного пространства
5 На этой частоте уровни давления равны. Для устранения интерференции два 8" драйвера работают совместно в диапазоне от 70 Гц до 320 Гц, а в диапазоне от 320 Гц до 1100 Гц работает только один драйвер
6 Измерение мощности проводилось в стандартных условиях, определенных AES: на драйвера в течении двух часов подавался непрерывный шумовой сигнал с ограниченным частотным диапазоном с отношением "пиковое значение / среднее значение" 6 дБ. Измерение пиковой мощности проводилось при подаче на драйвера в течение 100 мс розового шума с отношением "пиковое значение / среднее значение" 12 дБ
7 Значение мощности усилителя базируется на максимальной амплитуде синусоидального сигнала (значения напряжения) при номинальном сопротивлении нагрузки и при отсутствии нелинейных искажений, в данном случае 45 В rms для каналов Low/Mid и 47 В для канала High. Значение пиковой мощности базируется на максимальной амплитуде пикового напряжения, которую усилитель способен воспроизвести в течение как минимум 100 мс при номинальном сопротивлении нагрузки: 63 В rms для каналов Low/Mid и 67 В для канала High
8 Кабель питания должен иметь соответствующую толщину жил и изоляции с учетом возможных номинальных всплесков тока; потери напряжения питания при использовании длинных кабельных линий не должны выходить за указанные рабочие диапазоны напряжения питания от сети переменного тока

Характеристики:

Исключительное соотношение "мощность/габаритные размеры"
Широкая и равномерная диаграмма направленности в горизонтальной плоскости
Потрясающая компактность
Интеграция с MICA в одном массиве
Монтажные компоненты QuickFly обеспечивают как простое, надежное и быстрое создание массивов, так и интеграцию с MICA и 600-НР
