КОНСТРУКТИВНЫЕ И ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:

Конструкция

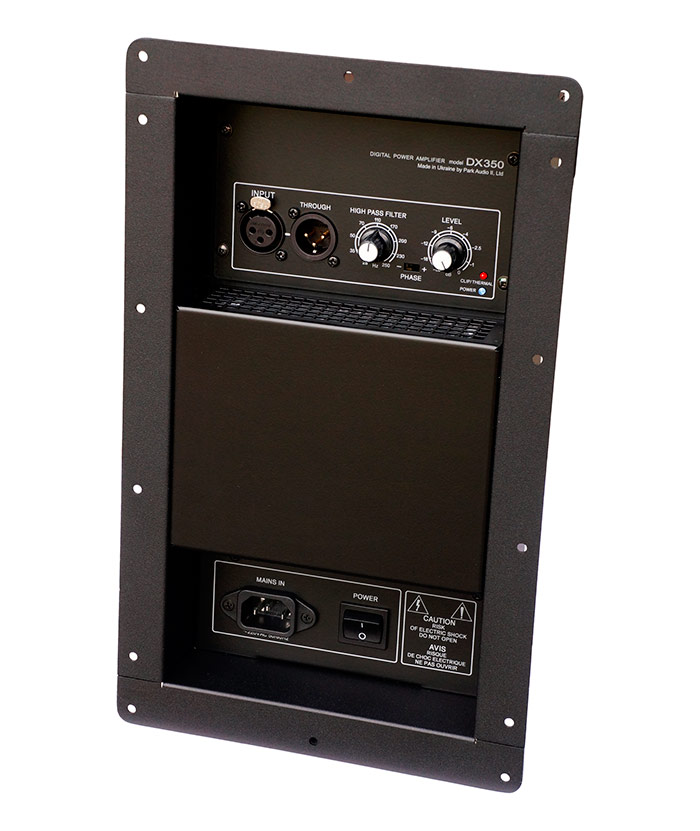

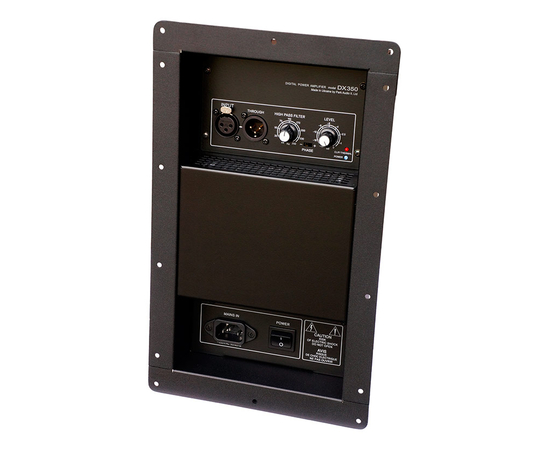

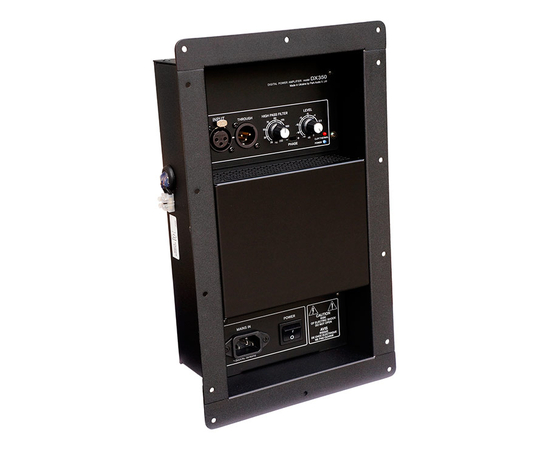

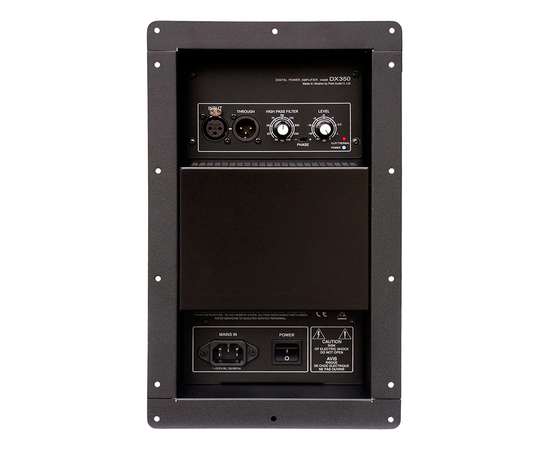

Конструктивно модуль представляет собой моноблок. Все элементы конструкции смонтированы на одной несущей панели и помещены в кожух, который выполняет защитные функции и обеспечивает углубленную посадку модуля в корпус акустической системы.



Питание к модулю подводится с помощью отсоединяемого сетевого кабеля.



Структура модуля:

источник питания

усилитель мощности

входной блок

Источник питания



Импульсный. Позволяет получать высокую выходную мощность при минимальном весе модуля.





Усилитель мощности



Усилитель мощности модуля выполнен на базе схемотехники класса «D» с высоким КПД и малым тепловыделением. Высокая частота коммутации обеспечивает качество звукового сигнала, не уступающее лучшим аналоговым усилителям.

Охлаждение



Охлаждение модуля (усилителя мощности и источника питания) осуществляется с помощью вентилятора. Система охлаждения обеспечивает надежное охлаждение модуля во всем диапазоне рабочих температур (5 - 35°С). В модуле предусмотрено двухступенчатое регулирование интенсивности охлаждения. При нормальных климатических условиях вентилятор работает на малых оборотах, что обеспечивает низкий уровень создаваемого модулем акустического шума. При работе модуля с большой выходной мощностью, а также в условиях повышенной температуры окружающей среды, может происходить переключение вентилятора на второй, более интенсивный режим охлаждения.





Защита от перегрузки и коротких замыканий



При возникновении коротких замыканий выхода или при перегрузке усилителя мощности модуля, вызванной резким уменьшением сопротивления нагрузки, срабатывает система защиты, которая отключает выходной сигнал на 0,5 секунды с последующим его плавным восстановлением.





Защита от постоянного напряжения на выходе



Схемотехника модуля обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения. Защита акустической системы (в которую устанавливается модуль) от повреждения постоянным током обеспечивается источником питания модуля, который выключается в случае появления на выходе усилителя мощности модуля постоянного напряжения или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация, в том числе и индикатор POWER.



Повторное включение модуля можно произвести путем выключения и повторного включения питания выключателем POWER. Если появление постоянного напряжения носило случайный характер (что практически маловероятно), то модуль включится, и будет продолжать нормально функционировать. В случае появления постоянного напряжения из-за какой-либо неисправности при повторном включении модуль включится, загорится индикатор POWER и через короткий промежуток времени вновь сработает защита от постоянного напряжения на выходе и заблокирует источник питания.





Термозащита



Обеспечивает надежную защиту и бесперебойную работу модуля в случае его перегрева. При нагреве охлаждающего радиатора до температуры 50°С вентилятор охлаждения включается на максимальный режим работы (при нормальных климатических условиях вентилятор работает с минимальной интенсивностью на малых оборотах). При повышении температуры охлаждающего радиатора до 65°С включается вторая ступень термозащиты – встроенный оптоэлектронный (не вносящий искажений в усиливаемый сигнал) Clip-limiter снижает уровень поступающего на вход усилителя мощности сигнала. При этом появляется слабое свечение индикатора термозащиты. Дальнейшее повышение температуры еще больше снижает уровень сигнала, о чем свидетельствует более интенсивное свечение индикатора термозащиты.





Отключение сигнала может произойти лишь в случае выхода из строя охлаждающего вентилятора или блокировки охлаждающего воздушного потока. В этом случае при достижении охлаждающим радиатором температуры 85°С система термозащиты отключит усилитель мощности. При этом загорится индикатор CLIP/THERM.





Восстановление работоспособности будет происходить в обратном порядке по мере снижения температуры. При этом отключившийся усилитель мощности при включении будет плавно поднимать уровень усиления до установленного значения.





Плавный ввод сигнала



После включения усилитель мощности модуля плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука.





Индикация



Состоит из двух светодиодных индикаторов, один из которых индицирует включение питание, а второй – режим перегрузки усилителя мощности модуля и срабатывание системы термозащиты.





Входной блок



Состав:

регулятор уровня;

два линейных входа (XLR female);

два линейных выхода (XLR male);

регулятор частоты среза разделительного фильтра нижних частот;

•переключатель фазы выходного сигнала.

Входы модуля – симметричные.



Линейные выходы модуля включены параллельно соответствующим линейным входам, т.е. контакты входного соединителя XLR female подключены к одноименным контактам соответствующего соединителя XLR male. Это дает возможность использовать модуль в качестве разветвителя сигнала (например, для подачи его на активные акустические системы-сателлиты). Сам же модуль усиливает суммированный сигнал со входов двух каналов.



Регулятор уровня изменяет уровень сигнала, подаваемый на усилитель мощности модуля.



Регулятор частоты среза разделительного фильтра нижних частот позволяет установить верхнюю частоту полосы пропускания усилительного модуля (от 80 до 350Гц).





Переключатель фазы выходного сигнала предоставляет возможность изменения фазы сигнала на 180° (инверсия) для наиболее оптимального согласования фазы излучения субвуфера (в который установлен данный модуль) с другими акустическими системами звукоусилительного комплекса.





Обрезной и разделительный фильтры



В модуле установлены:



обрезной фильтр верхних частот четвертого порядка (крутизна спада сигнала - 24 дБ/октава)

плавно регулируемый разделительный фильтр нижних частот второго порядка (крутизна спада сигнала – 12 дБ/октаву).



Обрезной фильтр верхних частот предназначен для устранения паразитных низкочастотных составляющих сигнала, которые не могут воспроизводиться акустической системой.



В базовой модели модуля установлен обрезной фильтр верхних частот с частотой настройки 45 Гц.



Разделительный фильтр нижних частот предназначен для ограничения усиливаемого диапазона частот в соответствии с особенностью применения модуля в акустических системах-субвуферах.



Частота среза разделительного фильтра может плавно устанавливаться регулятором в диапазоне от 80 Гц до 350 Гц.





Встроенный параметрический корректор АЧХ



Обеспечивают параметрическую коррекцию частотной характеристики модуля.



Коррекция может осуществляется на трех частотах с установкой соответствующих ширины полосы (добротности) и «подъема/завала» каждой частоты. Установки коррекции осуществляются на предприятии-изготовителе по согласованию с заказчиком.

Технические характеристики Park Audio DX350MB:



Номинальное сопротивление нагрузки:



DX350MB-4 - 4 Ом

DX350MB-8 - 8 Ом

Выходная мощность:



DX350MB-4 - 350 / 200 Вт (4 / 8 Ом, 1кГц, 220 В)

DX350MB-8 - 350 Вт (8 Ом, 1кГц, 220 В)

Пиковая выходная мощность:



DX350MB-4 - 420 / 220 Вт (4 / 8 Ом, 10 мс, 220 В)

DX350MB-8 - 420 Вт (8 Ом, 10 мс, 220 В)

Диапазон частот *:45 Гц - 80...350 Гц (350 Вт, Rном.)

Общие гармонические искажения:0.05 % (45 Гц - 350 Гц)

Скорость нарастания выходного напряжения:20 В/мкс(с отключенным фильтром НЧ)

Коэффициент демпфированияболее: 200 (100 Гц, 8 Ом)

Отношение сигнал/шум:98 дБ (невзвешенное)

Чувствительность: 775 мВ (базовая модель)

Частота среза обрезного фильтра верхних частот:45 Гц (базовая модель)Крутизна спада АЧХ обрезного фильтра верхних частот:24 дБ/октаву

Частота среза разделительного фильтра нижних частот:80...350 Гц (регулируемая)

Крутизна спада АЧХ разделительного фильтра нижних частот:12 дБ/октаву

Сеть питания:220 В, 50/60 Гц

Масса:2,8 кг

Габаритные размеры:198 (ш), 327(в), 104(г) мм
