700 Вт + 700 Вт /  4 Ом

- Для конфигурации субвуфер + сателлит.

- Линейный вход и выход (XLR)

- встроенный кроссовер

- обрезной HPF

ПАРАМЕТРЫ

 Номинальное сопротивление нагрузки

  • DX1400M-44 Ом (НЧ канал); 4 Ом (ВЧ канал)

 Выходная мощность

  • DX1400M-4700 / 380 Вт ( НЧ канал, 4 / 8 Ом)

 700 / 380 Вт ( ВЧ канал, 4 / 8 Ом)

 Пиковая выходная мощность

  • DX1400M-4840 / 420 Вт ( НЧ канал, 4 / 8 Ом, 10мс)

 840 / 420 Вт ( ВЧ канал, 4 / 8 Ом, 10мс)

 Диапазон частот*45 Гц - 140 Гц (НЧ канал, 350 Вт, Rном.)

140 Гц - 20 кГц (НЧ канал, 350 Вт, Rном.)

 Общие гармонические искажения

0.05 % (НЧ канал, 45 Гц – 140 Гц, R ном.)

0.05 % (ВЧ канал, 140Гц – 20 кГц, R ном.)

 Скорость нарастания выходного напряжения **20 В/мкс (с отключенным фильтром НЧ)

 Коэффициент демпфирования

более 200 (НЧ канал, 100 Гц, 8 Ом)

более 200 (ВЧ канал, 1 кГц, 8 Ом)

 Отношение сигнал/шум

98 дБ (взвешенное)

 Чувствительность

775 мВ (базовая модель)

 Входное сопротивление

10 кОм (симметричное)

 Частота среза обрезного фильтра верхних частот НЧ канала

45 Гц (базовая модель)

 Крутизна спада АЧХ обрезного фильтра НЧ канала24 дБ/октаву

 Частота среза разделительных фильтров верхнних и нижнич частот кроссовера*140 Гц (базовая модель)

 Крутизна спада АЧХ разделительных фильтров кроссовера18 дБ/октаву

 Сеть питания

220 В, 50/60 Гц

 Масса4 кг

 Габаритные размеры198 (ш), 407.5 (в), 104 (г) мм

* Базовая модель.

** С отключенным фильтром ВЧ.

Описание



НАЗНАЧЕНИЕ

Встраиваемый двухканальный усилительный модуль DX1400M предназначен для установки в двух- или трехполосные акустические системы в качестве усилителя сигналов звуковой частоты. При этом один канал модуля усиливает низкочастотный диапазон звукового сигнала, а другой средне- и высокочастотный. Разделение сигнала на две полосы осуществляется встроенным кроссовером.

КОНСТРУКТИВНЫЕ И ФУНКЦИОНАЛЬНЫЕ

ОСОБЕННОСТИ

Конструкция

Конструктивно модуль представляет собой моноблок. Все элементы конструкции смонтированы на одной несущей панели и помещены в кожух, который выполняет защитные функции и обеспечивает углубленную посадку модуля в корпус акустической системы.

Питание к модулю подводится с помощью отсоединяемого сетевого кабеля.

Структура модуля:

• источник питания

• усилитель мощности

• входной блок

Источник питания

Импульсный. Позволяет получать высокую выходную мощность при минимальном весе модуля.

Усилитель мощности

Усилитель мощности модуля выполнен на базе схемотехники класса «D» с высоким КПД и малым тепловыделением. Высокая частота коммутации обеспечивает качество звукового сигнала, не уступающее лучшим аналоговым усилителям.

Охлаждение

Охлаждение модуля (усилителя мощности и источника питания) осуществляется с помощью вентилятора. Система охлаждения обеспечивает надежное охлаждение модуля во всем диапазоне рабочих температур (5 - 35°С). В модуле предусмотрено двухступенчатое регулирование интенсивности охлаждения. При нормальных климатических условиях вентилятор работает на малых оборотах, что обеспечивает низкий уровень создаваемого модулем акустического шума. При работе модуля с большой выходной мощностью, а также в условиях повышенной температуры окружающей среды, может происходить переключение вентилятора на второй, более интенсивный режим охлаждения.

Защита от перегрузки и коротких замыканий

При возникновении коротких замыканий выхода или при перегрузке усилителя мощности модуля, вызванной резким уменьшением сопротивления нагрузки, срабатывает система защиты, которая отключает выходной сигнал на 0,5 секунды с последующим его плавным восстановлением.

Защита от постоянного напряжения на выходе

Схемотехника модуля обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения. Защита акустической системы от повреждения постоянным током обеспечивается источником питания модуля, который выключается в случае появления на выходе любого из каналов усилителя мощности модуля постоянного напряжения или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация, в том числе и индикатор POWER.

Повторное включение модуля можно произвести путем выключения и повторного включения питания выключателем POWER. Если появление постоянного напряжения носило случайный характер (что практически маловероятно), то модуль включится, и будет продолжать нормально функционировать. В случае появления постоянного напряжения из-за какой-либо неисправности при повторном включении модуль включится, загорится индикатор POWER и через короткий промежуток времени вновь сработает защита от постоянного напряжения на выходе и заблокирует источник питания.

Термозащита

Обеспечивает надежную защиту и бесперебойную работу модуля в случае его перегрева. При нагреве охлаждающего радиатора до температуры 50°С вентилятор охлаждения включается на максимальный режим работы (при нормальных климатических условиях вентилятор работает с минимальной интенсивностью на малых оборотах). При повышении температуры охлаждающего радиатора до 65°С включается вторая ступень термозащиты – встроенный оптоэлектронный (не вносящий искажений в усиливаемый сигнал) Clip-limiter снижает уровень поступающего на вход усилителя мощности сигнала. При этом появляется слабое свечение индикатора термозащиты (CLIP/THERMAL) одного или обоих каналов. Дальнейшее повышение температуры еще больше снижает уровень сигнала, о чем свидетельствует более интенсивное свечение индикатора термозащиты.

Отключение сигнала может произойти лишь в случае выхода из строя охлаждающего вентилятора или блокировки охлаждающего воздушного потока. В этом случае при достижении охлаждающим радиатором температуры 85°С система термозащиты отключит усилитель мощности. При этом загорится индикатор CLIP/THERMAL одного или обоих каналов модуля.

Восстановление работоспособности будет происходить в обратном порядке по мере снижения температуры. При этом отключившийся усилитель мощности при включении будет плавно поднимать уровень усиления до установленного значения.

Плавный ввод сигнала

После включения усилитель мощности модуля плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука.

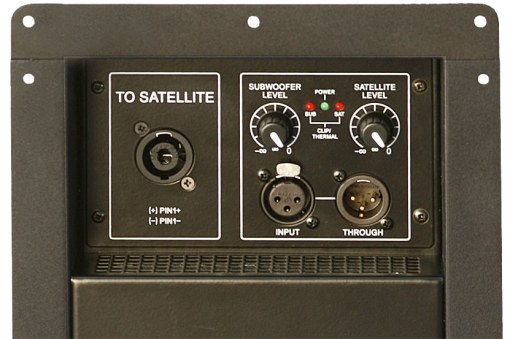

Индикация

Состоит из трех светодиодных индикаторов, один из которых индицирует включение питание, а два других – режим перегрузки усилителя мощности и срабатывание системы термозащиты соответствующего канала модуля.

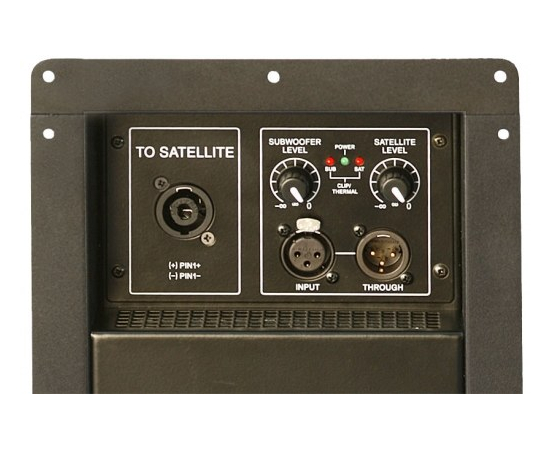

Входной блок

Состав:

• регуляторы уровня низкочастотного и средне-высокочастотного каналов (каналов субвуфера и сателлита);

• линейный вход (XLR female);

• линейный выход (XLR male);



Вход модуля – симметричный.



Соединители линейного входа и выхода модуля включены параллельно, т.е. контакты выходного соединителя подключены к одноименным контактам входного соединителя. Это дает возможность использовать модуль в качестве разветвителя сигнала.



Встроенный кроссовер

Обеспечивает разделение звукового сигнала на две полосы для отдельного усиления двумя каналами усилителя мощности модуля. В кроссовере установлены фильтры трельего порядка с крутизной спада АЧХ 18 дб/октава. Частота раздела кроссовера устанавливается на предприятии-изготовителе по согласованию с заказчиком и указывается на этикетке, расположенной на кожухе модуля. В базовой модели установлена частота раздела 140 Гц.

Обрезной фильтр верхних частот

Предназначен для устранения паразитных низкочастотных составляющих сигнала, которые не могут воспроизводиться акустической системой. В модуле установлен обрезной фильтр верхних частот четвертого порядка (крутизна спада сигнала – 24 дБ/октава). Фильтр установлен только в низкочастотном канале модуля.

Встроенный параметрический корректор АЧХ (по умолчанию отсутствует)

Осуществляет параметрическую коррекцию частотной характеристики модуля.

Коррекция осуществляется на трех частотах отдельно для каждой полосы усиления с установкой соответствующих ширины полосы (добротности) и «подъема/завала» каждой частоты. Установки коррекции осуществляются на предприятии-изготовителе по согласованию с заказчиком.
