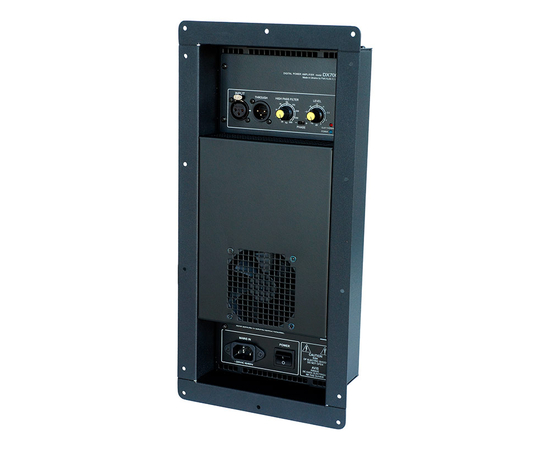

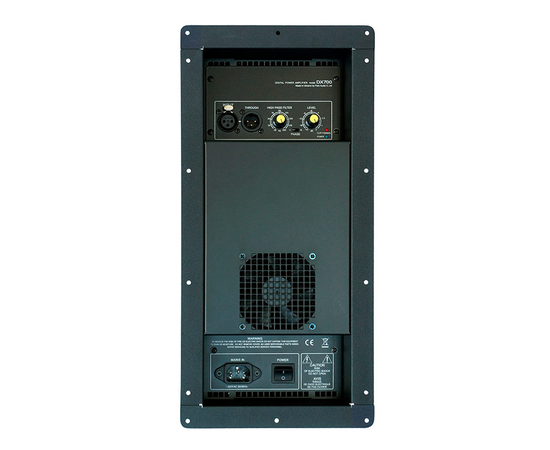

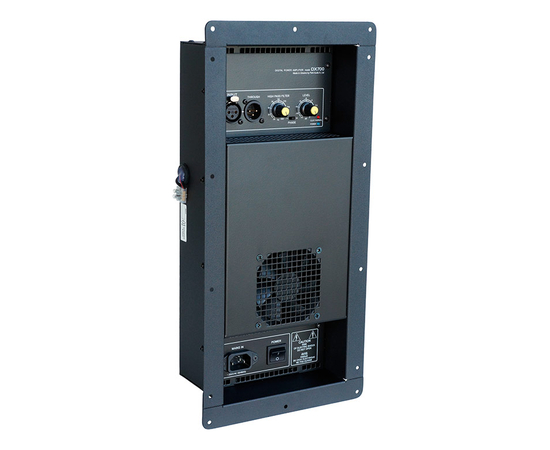

Усилительный модуль Park audio DX700

63502

7032 грн.
+
В список желаний В список сравнения
Написать нам
Заказать по телефону:
(063) 128-69-63
авторизованная точка продажи
100% официальная гарантия
бонусная программа
Способы доставки
  • Cамовывоз из офиса в Одессе
  • Курьерская доставка по Одессе
  • Бесплатная доставка по Одессе от 2000 грн.
  • По Украине
Способы оплаты
  • Наличный расчет
  • Безналичный расчет (без НДС)
  • VISA / MasterCard
  • WebMoney
  • Наложный платеж
Гарантия
  • Гарантия от производителя
  • Возврат / обмен в течении 14 дней
Самовывоз товара
Одесса, пер.Хвойный, 3
Пн-Пт, с 9:00 до 19:00 Суббота, с 10:00 до 17:00 Воскресенье - выходной

КОНСТРУКТИВНЫЕ И ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

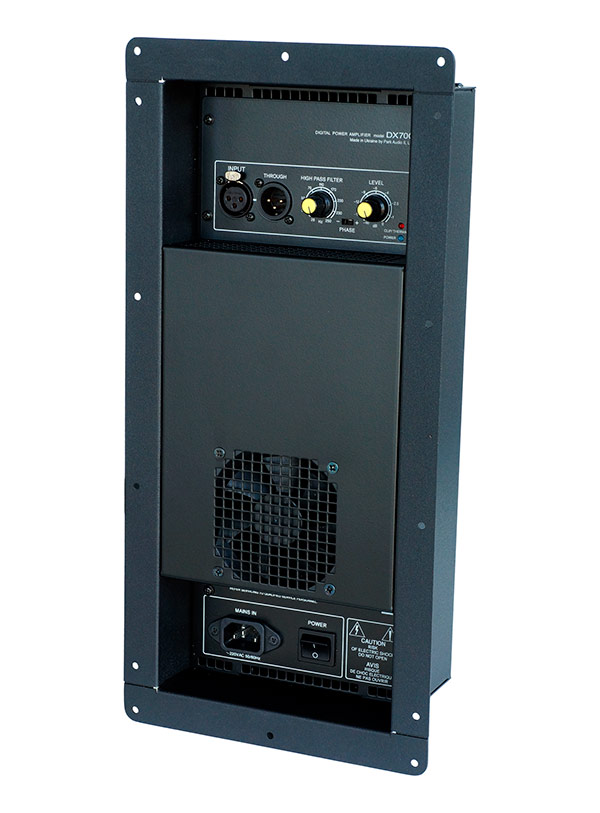

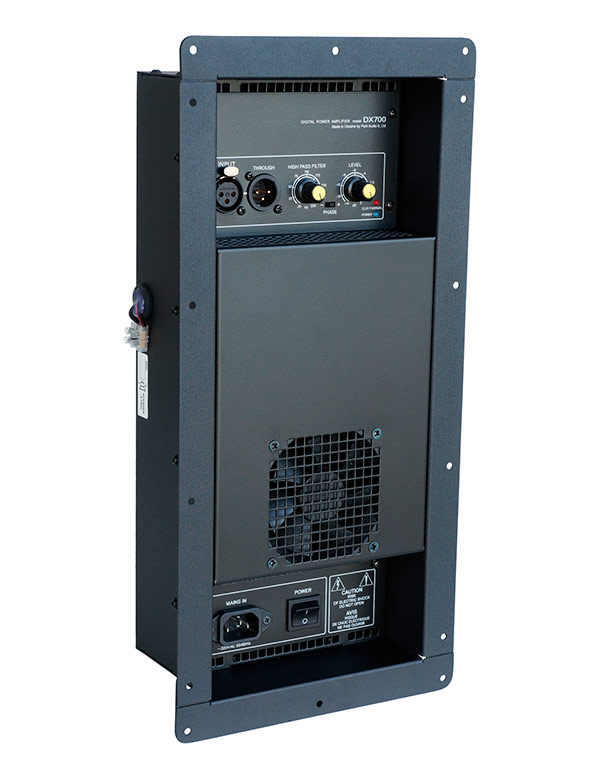

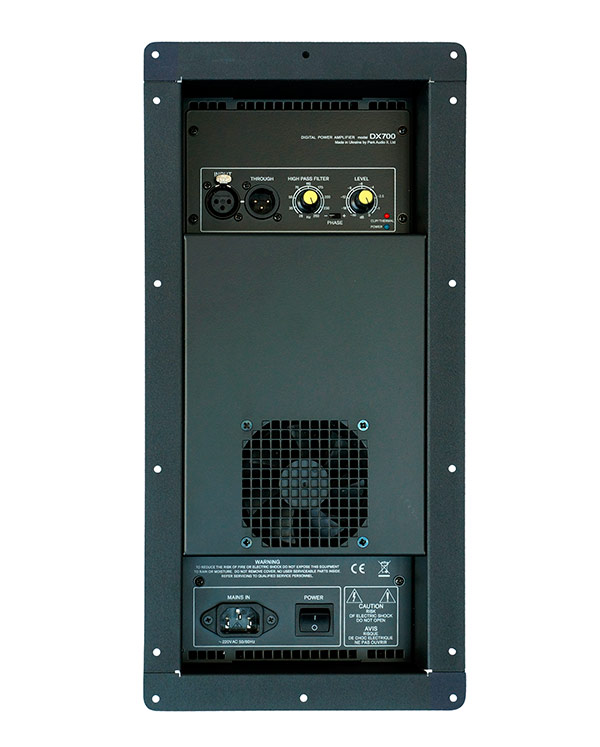

Конструкция встраиваемого усилителя DX700MS



Конструктивно встраиваемый усилитель DX700MS представляет собой моноблок. Все элементы конструкции смонтированы на одной несущей панели и помещены в кожух, который выполняет защитные функции и обеспечивает углубленную посадку модуля в корпус акустической системы.



Питание к модулю подводится с помощью отсоединяемого сетевого кабеля.



Структура модуля:

источник питания

усилитель мощности

входной блок

Источник питания



Импульсный.



Позволяет получать высокую выходную мощность при минимальном весе модуля.

Усилитель мощности



Усилитель мощности DX700MS выполнен на базе схемотехники класса "Н" и обеспечивает низкое выделение тепла в любых режимах работы модуля.

Охлаждение



Охлаждение выходных транзисторов осуществляется с помощью радиатора, расположенного с фронтальной стороны несущей панели модуля. Система охлаждения обеспечивает надежное охлаждение выходных транзисторов во всем диапазоне рабочих температур (5 - 35°С).





Защита от перегрузки и коротких замыканий



Обеспечивает надежную защиту выходного каскада усилителя мощности при перегрузках большим уровнем входного сигнала и коротких замыканиях выхода.



При работе защиты усилитель DX700MS не отключается и автоматически восстанавливает работоспособность после устранения короткого замыкания или перегрузки.



Термозащита



Обеспечивает защиту выходного каскада усилителя мощности от перегрева. При нагреве выходных транзисторов до температуры 85°С система термозащиты заблокирует входной сигнал и выходной каскад усилителя мощности. После снижения температуры транзисторов до заданного значения усилитель мощности автоматически восстановит свою работоспособность.





Плавный ввод сигнала



После подключения нагрузки усилитель мощности DX700MS плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука.

Индикация



Состоит из одного двухцветного светодиода, который зеленым свечением индицирует включение питания модуля, а красным - режим перегрузки усилителя мощности модуля и включение встроенного Clip-лимитера.



Входной блок



Состав:

регулятор уровня;

входной соединитель XLR;

выходной соединитель XLR;

переключатель разделительного фильтра



САТЕЛЛИТ/ПОЛНЫЙ ДИАПАЗОН



Вход модуля – симметричный.



Входной и выходной соединители модуля включены параллельно, т.е. контакты выходного соединителя подключены к одноименным контактам входного соединителя. Это дает возможность использовать модуль в качестве разветвителя сигнала.



Регулятор уровня изменяет уровень сигнала, подаваемый на усилитель мощности модуля.



Переключатель разделительного фильтра обеспечивает выключение/включение разделительного фильтра верхних частот, что позволяет модулю работать либо в широкой полосе (в широкополосной активной акустической системе) либо в полосе, ограниченной снизу заданной частотой (в активной акустической системе-сателлите).





Обрезной и разделительный фильтры



В модуле DX700MS установлены:

обрезной фильтр верхних частот второго порядка (крутизна спада сигнала - 12 дБ/октава)

разделительный фильтр нижних частот четвертого порядка (крутизна спада сигнала - 24 дБ/октава).



Обрезной фильтр верхних частот предназначен для устранения празитных низкочастотных составляющих сигнала, которые не могут воспроизводиться акустической системой.



В базовой модели модуля установлен обрезной фильтр верхних частот с частотой настройки 40 Гц.



Разделительный фильтр верхних частот предназначен для ограничения усиливаемого диапазона частот в соответствии с особенностью применения модуля в акустических системах-сателлитах.



В базовой модели модуля установлен разделительный фильтр верхних частот с частотой настройки 130Гц.



Встроенный параметрический корректор АЧХ



Обеспечивают параметрическую коррекцию частотной характеристики модуля

Коррекция осуществляется на четырех частотах с установкой соответствующих ширины полосы (добротности) и «подъема/завала» каждой частоты.

Технические характеристики Park Audio DX700MS:



Сопротивление нагрузки:

DX700MS-4 - 4 Ом

DX700MS-8 - 8 Ом

Выходная мощность:

DX700MS-4 - 700 / 400 Вт (4 / 8Ом, 1кГц, 220 В)

DX700MS-8 - 700 Вт (8 Ом, 1кГц, 220 В)

Пиковая выходная мощность:

DX700MS-4 - 840 / 440 Вт (4 / 8 Ом, 10 мс, 220 В)

DX700MS-8 - 840 Вт (8 Ом, 10 мс, 220 В

- Диапазон частот *: 45...250 Гц – 20 кГц (700 Вт, Rном.)

- Общие гармонические искажения: 0.05 % (45 Гц – 20 кГц, Rном.)

- Скорость нарастания выходного напряжения:20 В/мкс

- Коэффициент демпфированияболее: 200 (100 Гц, 8 Ом)

- Отношение сигнал/шум:98 дБ (невзвешенное)

- Чувствительность: 775 мВ (базовая модель)

- Частота среза обрезного фильтра верхних частот:45 Гц (базовая модель)

- Крутизна спада АЧХ обрезного фильтра верхних частот:24 дБ/октаву

- Частота среза обрезного фильтра верхних частот:28...250 Гц (регулируемая)

- Крутизна спада АЧХ разделительного фильтра верхних частот:12 дБ/октаву

- Сеть питания:220 В, 50-60 Гц

- Масса:4 кг

- Габаритные размеры:198(ш), 407.5(в), 104(г) мм
