Коммутационные кабели в бухте

Коммутационный кабель для высококачественного аудио - требования к лучшей практике

Для того, чтобы купить качественный коммутационный кабель необходимо знать несколько основополагающих факторов, типов и предназначений соединительных приборов, которыми вы собираетесь пользоваться. Конечно, вы можете воспользоваться услугами квалифицированных менеджеров, которые предоставят вам всю необходимую информацию о каждой модели. Мы же предлагаем не только воспользоваться вам услугами наших консультантов, но и попробовать изучить необходимую информацию самостоятельно, это безусловно поможет вам при выборе необходимого оборудования и сэкономит ваше время и деньги.

Виды и предназначение кабеля

«Профессиональный» звук использует скрученные проводные кабели с двумя или четырьмя проводами. Четыре проводных кабеля используются точно так же, как для двух проводников, используя параллельное соединение противоположных пар. Преимущество этого четырех проводного кабеля «звезда-квадрат» происходит просто из симметричной электрической геометрии, которая обеспечивает лучший баланс импеданса между двумя сигнальными дорожками.

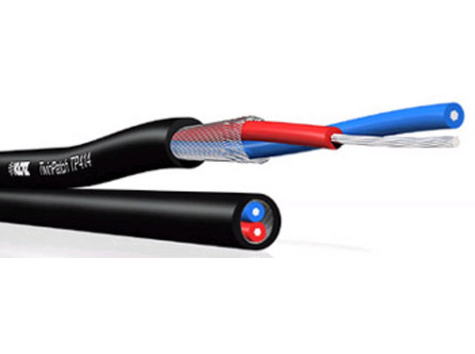

В любом режиме каждая из пар кабелей может рассматриваться как фиксированная «сосредоточенная» емкость или индуктивность в зависимости от принимающей нагрузки. Типичные импедансы линии передачи составляют от 30 до 70 Ом. В результате импеданс (как «видно» передающим концом) из двух 10-километровых кабелей с открытым концом, где единственное различие между двумя кабелями.Коммутационные кабель в бухте

Поскольку это создает резистивную характеристику, две результирующие кривые не будут начинаться в одном и том же месте. Однако, когда они приближаются к характерному импедансу, они все ближе и ближе друг к другу. Если они имеют одинаковую емкость и индуктивность, они в конечном итоге будут иметь такое же значение импеданса. Таким образом, аналоговые аудиокабели обычно приводятся из импеданса низкого источника (обычно 50/100 Ом) с высоким импедансом нагрузки на дальнем конце (обычно 10 кОм). Будут серии медных потерь и параллельные диэлектрические потери. Но потери сигнала в частотном диапазоне частот основной полосы, конечно, не должны превышать 1 дБ на 100-метровом.

Сбалансированная работа линий передачи для высококачественного звука

Несмотря на распространенное мнение, сбалансированный сигнал не требуется для подавления шума. Пока два импеданса цепи сбалансированы (включая кабель), шум будет равномерно входить в два провода и будет отклоняться дифференциальным усилителем, независимо от сигнала, который присутствует на них.

Тем не менее, есть некоторые преимущества для вождения линии по-разному. Электромагнитное поле вокруг дифференциальной линии идеально равно нулю, что уменьшает перекрестные помехи в соседних кабелях. Кроме того, для того же максимального уровня сигнала выход дифференциальных драйверов в два раза больше, что эффективно улучшает отношение сигнал / шум на 6 дБ.

Просеивание

Большинство коммутационных аудиокабелей экранируются, и это предотвращает более высокие радиочастоты и позволяет передавать фантомное питание. Тем не менее, телефонные линии всегда бегают на огромных дистанциях без экранирования, и BBC провела сотни метров неэкранированного бумажного изолированного кабеля успешно вокруг Broadcasting House.

Из-за большого диапазона динамических сигналов, который можно ожидать на аналоговых аудиокабелях, важны физические конструктивные характеристики, такие как:

  • баланс;
  • экранирование;
  • шумовая индукция (особенно с изгибом).
  • Различные типы скрининга нацелены на разные приложения.

Защитные экраны

Сервисные или спиральные экраны можно сделать ультрагибкими. Тем не менее, экраны могут открываться при сгибании, что снижает эффективность щита. Очевидно, что спираль проволоки влияет на индуктивность экрана. Поэтому спиральные экраны редки в видео и обычно используются только для аудио. Существует двойная спиральная подача, также известная как щит «Рейссен». Эти конфигурации «замыкают» индуктивный эффект спирали сигнала, но экран может все еще открываться при сгибании.

Коммутационные кабель в бухтеЗащитные экраны формируются прядильными проводами или группами проводов вокруг сердечника. Оплетка - самый дорогой в своем роде вид в производстве кабелей. Могут быть реализованы однослойные покрытия до 95%. Двойное покрытие кос может быть охватом до 98%. Поскольку косы всегда имеют «отверстия», где пересекаются провода, покрытие 100% невозможно с оплеткой. Защитные экраны наиболее эффективны на частотах от 1000 до 50 МГц. Для этих частот низкое сопротивление косы дает хорошее покрытие. Низкочастотная энергия настолько выражена, что единственным эффективным экранированием является сплошной стальной канал. И даже при 60 Гц стальной канал обеспечивает только 27 дБ шумоподавления! На частотах выше 50 МГц коса становится «зависимой от длины волны», где отверстия выглядят большими, поскольку длина волны становится все меньше и меньше. Эффективное покрытие косы становится все хуже и хуже, особенно по сравнению с экраном из фольги, который не имеет отверстий.

Комбинированные щиты состоят из фольги и оплетки в сочетании. Иногда может быть более одного слоя каждого. Из-за этого комбинированные щиты являются самыми дорогими из всех. Но они также дают лучший широкополосный охват, поскольку он содержит оплетку для низких частот и фольгу для высоких частот.

Разница между широковещательными коаксиальными кабелями, которые часто содержат фольгу и оплетку в цифровых приложениях, а также кабель CATV / широкополосный, заключается в том, что кабели CATV используют короткую покрывающую оплетку (иногда до 40%). Причина в том, что эти кабели работают только выше 50 МГц. На этих частотах экраны оплетки неэффективны, и на самом деле это защитный экран, который делает все шумоподавление. Защитный экран предназначен для подключения к разъему.

Проводники и диэлектрики

Для любого практичного кабеля производительность на всех частотах будет улучшаться с увеличением размера, вплоть до того момента, когда расстояние между шинами (или от ядра к экрану) станет значительной частью длины волны сигнала. Внутри любой экранирующей оплетки идеальный диэлектрик будет состоять из вакуума, но практически необходимость изолировать и точно размещать как внутренние, так и внешние проводники требует наличия диэлектрического материала с жесткими физическими и электрическими характеристиками. Расстояние воздуха или вспенивание газа улучшат электрические характеристики любого твердого полимера за счет сопротивления раздавливанию, но точное расстояние между проводниками становится довольно сложным.

Проводник Gore использует «скин-эффект», зависящий от частоты, снижение производительности кабеля, за счет серебряного покрытия резистивного сердечника, что снижает производительность низких частот, это позволяет сгладить общую частотную характеристику. Они называют эту технологию «Eye-openener +», предположительно, из улучшенной цифровой диаграммы электрического сигнала. Однако ценность этих новых технологий и связанных с ними затрат оправдывают себя только в том случае, когда приближаются очень высокие скорости передачи цифровых данных (например, видео на коаксиальный кабель).

Подводя итоги

Аналоговые аудио кабели предлагают:

  • Хороший баланс импеданса - для подавления шума на симметричных цепях. По существу, вопрос сохранения физической симметрии кабеля во всем производстве, установке и использовании.
  • Низкая емкость - 150 пФ / м для коротких пробегов до 30 метров, до 40 пФ / м для прогонов более 300 метров или где требуется максимальная производительность (цифровые кабели c / f).
  • Низкое сопротивление - средний диаметр 0,4 мм для коротких прогонов до 30 метров, где прочность не является проблемой, но 0,65 мм или более для пробегов более 300 метров или где важна прочность.
  • Низкие перекрестные помехи между парами - защитные экраны для защиты RF, экранирующие экраны для низкого уровня шума и защиты от 1 кГц до 50 МГц.

Хорошие физические характеристики:

  • Гибкость, включая хорошее поддержание электрических характеристик после многократного изгиба в использовании.Коммутационные кабель в бухте
  • Низкая генерация шума. Звуковой шум может возникать, как побочный эффект физической деформации кабеля. Эта физическая деформация приводит к электрической деформации, особенно в емкости и равновесии, что приводит к модификации сигнала или преобразованию фантомного напряжения питания в звуковые частотные шумы.

Цифровые кабели предлагают:

  1. Цифровые аудиокабели фактически имеют дело с более узкой шириной полосы пропускания (менее октав) сигналов частоты сигнала, чем для аналогового аудио.
  2. Цифровое аудио AES / EBU охватывает примерно диапазон частот от 1,5 до 6 МГц при частоте дискретизации 48 кГц с небольшим количеством энергии до 100 кГц. Однако из-за высоких частот мы можем рассматривать только характеристики кабеля так же, как и аналоговые, до 5 метров или около того.
  3. Длина кабеля более 15 метров начнет показывать различные импедансы источника в зависимости от длины и представленной частоты, если только они не управляются по физически контролируемому характеристическому импедансу кабеля. Это просто эффект линии передачи, который вступает в игру.

Кабельные резонансы

Помимо частотно-зависимых потерь, когда какая-либо длина кабеля превышает несколько длин волн на частоте сигнала, кабели имеют потенциал проявления резонансов из-за небольших циклических физических изменений, а не резонансов отраженного сигнала объемной линии передачи, вызванных плохими электрическими окончаниями. Цифровой сигнал фактически состоит из аналоговой прямоугольной волны с усеченным гармоническим спектром. Важнейшими гармониками являются третья и пятая гармоники сигнала, а именно те, которые наиболее подвержены искажениям, вызванным резонансом в кабеле. Помимо циклических изменений конструкции кабеля, другой часто худший источник резонанса может быть произведен во время установки путем аккуратного соединения кабелей на регулярной длине.

Итак, мы рассмотрели с вами всю необходимую информацию, которую необходимо учитывать при покупке аналоговых, коммутационных и цифровых кабелей. Если у вас возникли вопросы вы всегда можете связаться с нашими менеджерами, которые готовы предоставить всю необходимую информацию.
