Секреты качественного звука: из чего состоит современный динамик и как он работает

Как электричество превращается в звук

Каждый раз, когда мы включаем любимый трек в наушниках или через домашнюю акустическую систему, происходит настоящее физическое чудо. Музыка, сохраненная в памяти смартфона или компьютера посредством цифрового кода, доходит до нашего слуха как живые, объемные звуковые колебания. Главную роль в этом процессе играет электродинамический излучатель — устройство, способное преобразовывать незаметные электрические импульсы в физическое движение.

Электрический сигнал ➔ Звуковая катушка ➔ Магнитное поле ➔ Движение диффузора ➔ Колебание воздуха

Главный принцип: почему излучатель двигается

В основе работы любой акустической системы лежит базовый закон школьной физики: взаимодействие двух магнитных полей. Все мы в детстве играли магнитами и помним, что одинаковые полюса отталкиваются, а противоположные — притягиваются. Электродинамический репродуктор работает по аналогичной схеме, но один из магнитов в нем постоянный, а другой — временный, электрический.

Когда усилитель посылает переменный ток, его характеристики постоянно изменяются: направление и сила электрического потока пульсируют в точном соответствии с ритмом и высотой музыкальных нот. Этот ток проходит через тонкую проволоку, превращая ее во временный электромагнит. Так как постоянное магнитное поле внутри корпуса остается неподвижным, электрический элемент начинает мгновенно притягиваться и отталкиваться от него. Так возникает механическое движение — быстрое, точное и полностью подчиненное электрическому сигналу.

Создание звуковой волны

Одного только движения внутри корпуса недостаточно, чтобы мы услышали полноценную музыку. Воздух прозрачен и легок, поэтому, чтобы заставить его колебаться, нужна относительно большая площадь воздействия.

Когда движущийся конус (мембрана) толкает воздушные массы вперед, он сжимает молекулы перед собой. Когда он возвращается назад, образуется зона разрежения. Этот быстрый процесс сжатия и расширения формирует волны давления, распространяющиеся в пространстве со скоростью около 340 метров в секунду. Достигая нашего уха, эти невидимые колебания заставляют двигаться барабанную перепонку, а мозг расшифровывает этот процесс как голоса, инструменты или басовые линии.

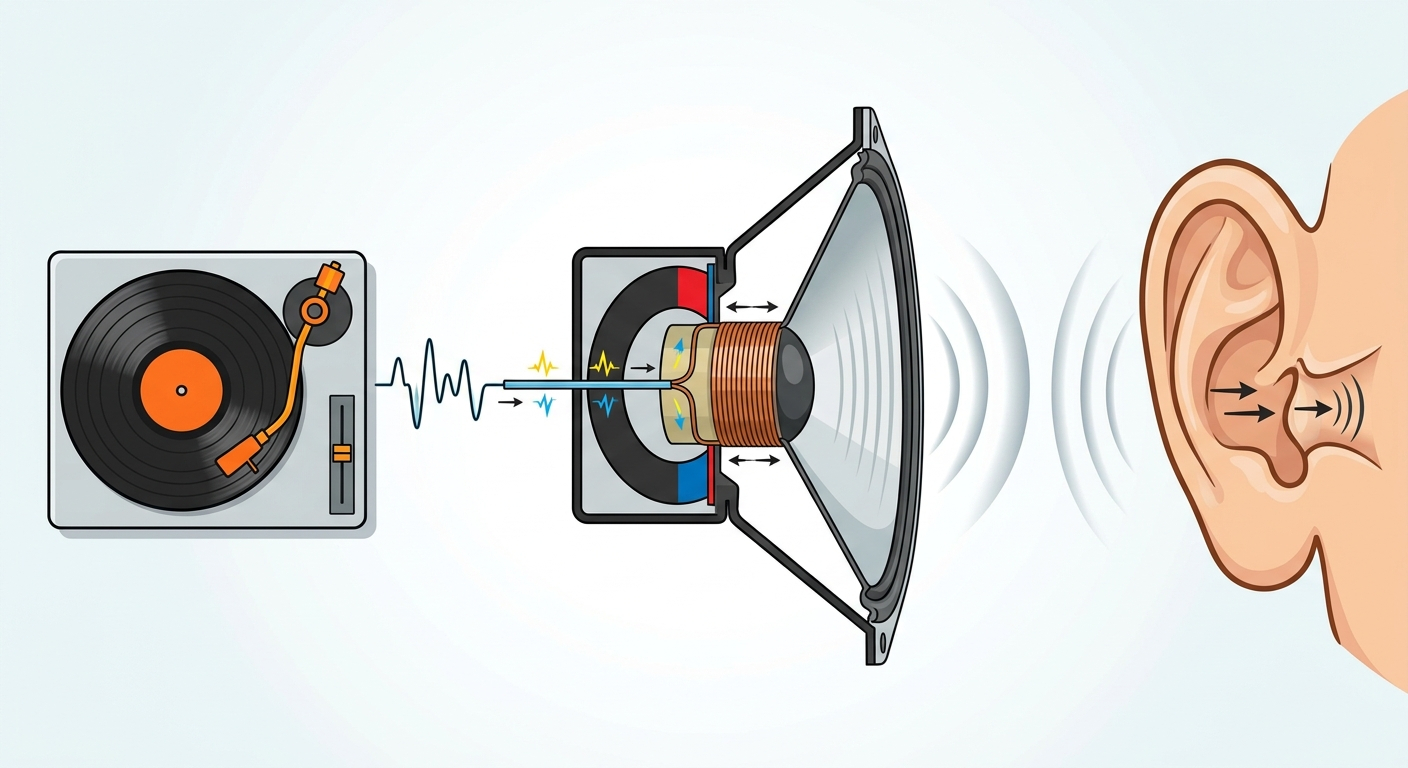

Пошаговый путь сигнала внутри корпуса

Чтобы понять, как возникает акустическое звучание, следует проследить полный путь импульса от кабеля к нашему восприятию:

1. Поступление тока: Переменный ток от усилителя поступает через гибкие подводящие провода на контакты устройства.
2. Формирование поля: Поток проходит через витки намотки, мгновенно создавая переменное электромагнитное поле.
3. Механический импульс: Временное поле взаимодействует с постоянным магнитным блоком, заставляя центральный каркас совершать возвратно-поступательные движения.
4. Передача на мембрану: Движение передается на бумажный или пластиковый конус, выталкивая его вперед и назад.
5. Рождение волны: Большой конус толкает воздушные молекулы, формируя полноценную акустическую волну в комнате.

Сердце динамика: из чего делают магниты

Если подвижную часть можно сравнить с голосовыми связями, то постоянный магнитный блок — это настоящее сердце всей конструкции. Без него создание быстрого и контролируемого движения было бы просто невозможным.

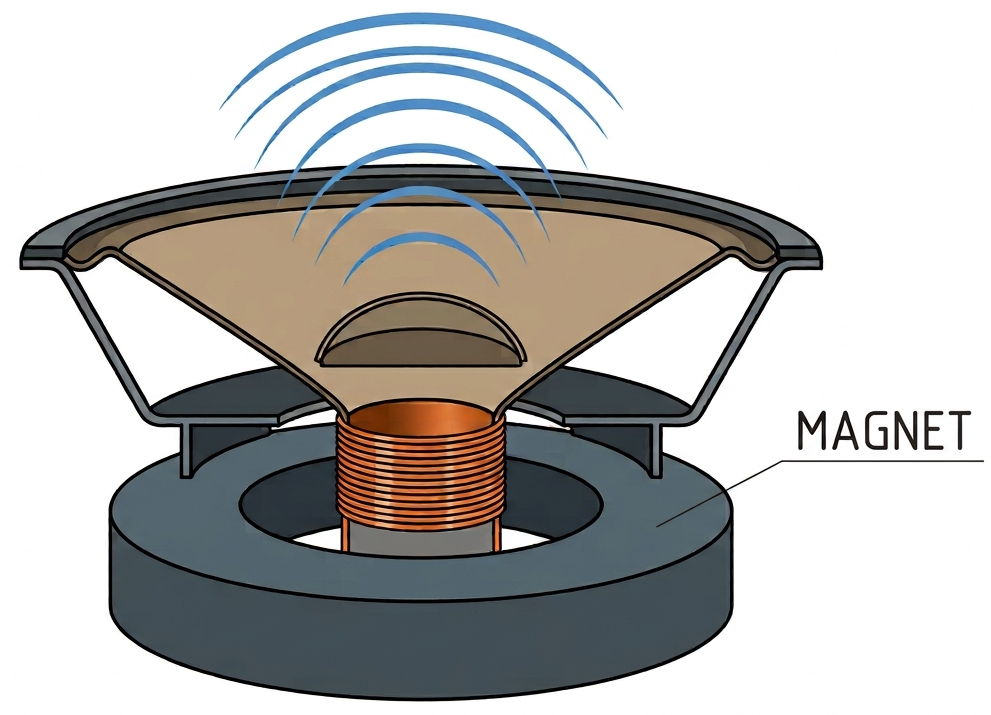

Зачем необходимо постоянное магнитное поле

Постоянный магнитный элемент создает стабильную среду, в которой работает подвижная система. Чем сильнее и стабильнее это поле, тем лучше система контролирует каждое микроскопическое движение конуса. Если магнитное поле слабое, мембрана после остановки сигнала продолжает колебаться по инерции, что делает басы «размытыми», а общую картину — нечеткой. Сильное поле действует как идеальный аэродинамический тормоз: он заставляет мембрану останавливаться мгновенно, обеспечивая четкий и детализированный звук.

Виды магнитных сплавов и их особенности

В современной аудиотехнике используют несколько основных типов материалов, каждый из которых обладает собственными уникальными свойствами:

• Тяжелые и классические (ферритовые): Самый распространенный тип, который можно узнать по темно-серому или черному цвету. Они производятся из оксида железа и керамических добавок. Главное преимущество ферритов — доступная цена и абсолютная стойкость к коррозии или высоким температурам. Однако они имеют сравнительно небольшую силу, поэтому для создания мощного поля приходится использовать большие и тяжелые кольца.
• Компактные и мощные (неодимовые): Современные сплавы на основе неодима, железа и бора. Они способны создавать колоссальную магнитную индукцию при минимальных размерах. Благодаря неодиму появились легкие беспроводные наушники и мощные портативные акустические системы, которые легко умещаются в рюкзаке, но по громкости не уступают массивным стационарным блокам.

Почему важна точность магнитной системы

Сила постоянного поля должна быть совершенно одинаковой по всему радиусу движения катушки. Если магнитные линии распределены неравномерно, возникает явление нелинейных искажений. В таком случае звук на малой громкости может оставаться чистым, но при увеличении мощности появляется неприятный скрип, хрип и потеря детализации. Качественная фокусировка магнитного потока в узком зазоре — это главный залог чистого звучания без хрипов.

Звуковая катушка: где рождается движение

Центральным узлом, воспринимающим электрическую энергию и превращающим ее в механическую, является звуковая катушка. Это очень точный и чувствительный элемент, от конструкции которого зависит детальность воспроизведения мельчайших музыкальных нюансов.

Что такое звуковая катушка

Конструктивно это легкий цилиндрический каркас (изготовленный из тонкой бумаги, каптоновой пленки или алюминия), на который аккуратно намотано несколько слоев тонкой проволоки. Этот цилиндр помещается в микроскопический зазор внутри магнитного блока, не прикасаясь к его стенкам. Когда через проволоку проходит ток, вся эта легкая конструкция начинает совершать возвратно-поступательные поршневые движения.

Материалы и их влияние на вес

В мире качественного звука вес движущихся деталей имеет решающее значение. Чем легче каркас и сама проволока, тем меньше инерция всей системы:

• Медная проволока: Классический выбор, хорошо проводящий ток и легко выдерживающий нагрузку, но имеющий относительно большую массу.
• Алюминиевая проволока: Гораздо легче меди, что позволяет катушке мгновенно реагировать на малейшие изменения электрического сигнала. Это делает высокие и средние частоты прозрачными и детальными.
• Омедненная алюминиевая проволока (CCAW): Разумный компромисс, где легкое алюминиевое основание покрыто тонким слоем высокопроводящей меди.

Проблема нагрева и защита от перегрева

Лишь около 1–2% электрической энергии, поступающей от усилителя, превращается в полезный звук. Все остальные 98% превращаются в обычное тепло. При длительной работе на высокой громкости проволока срединной намотки может нагреваться до температур свыше 150–200 °C.

Перегрев грозит расплавлением изоляционного лака, что приводит к короткому замыканию и сгоранию всей системы. Для защиты от этой проблемы разработчики используют специальные вентиляционные отверстия в магнитном блоке, термостойкие каптоновые каркасы, а в высокочастотных излучателях — особую ферромагнитную жидкость, которая одновременно охлаждает проволоку и демпфирует паразитные колебания.

Защита от перекосов: как удерживается подвижная система

Чтобы акустический излучатель работал долго и воспроизводил звук без посторонних тресков, его подвижная часть должна совершать движение исключительно вдоль одной оси. Поскольку зазор между электрическим элементом и магнитным блоком часто измеряется долями миллиметра, любое малейшее отклонение в сторону приведет к механическому трению металлических деталей и немедленной порче устройства.

Центрирующая шайба (держит внутреннюю катушку) + Наружный подвес (держит край конуса) = Строго осевой ход

Что такое центрирующая шайба

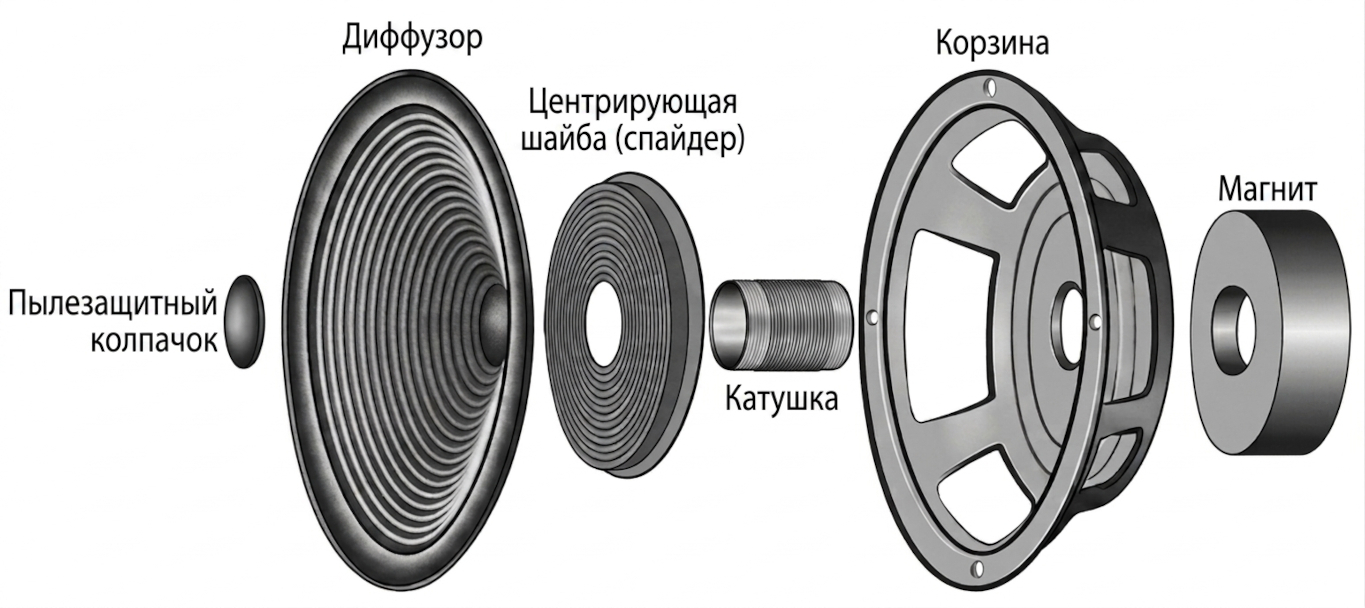

Центрующая шайба (или спайдер) — это гофрированное тканеобразное кольцо со специальной пропиткой, расположенное у основания конуса непосредственно над магнитным зазором. Она остается незаметной для пользователя, поскольку скрыта глубоко внутри корпуса под конусом, однако выполняет решающую роль в сохранении целостности конструкции.

Главная задача спайдера — неподвижно удерживать цилиндрический каркас намотки строго посредине узкого зазора. Благодаря своей волнистой (гофрированной) структуре шайба легко растягивается и сжимается вдоль направления движения, но обладает высокой жесткостью в поперечном направлении, абсолютно блокируя любые боковые перекосы, смещения или паразитные закручивания.

Совместная работа подвеса и шайбы

Работу подвесной системы можно сравнить с подвеской современного автомобиля:

• Наружный подвес (воротник): Мягкое резиновое или пенополиуретановое кольцо, скрепляющее внешний край мембраны с металлической рамой (корзиной). Оно позволяет конусу отклоняться на большое расстояние вперед и назад.
• Центрирующий спайдер: Упругий элемент у основания, контролирующий ход самой чувствительной внутренней детали.

Вместе эти два элемента образуют единую упругую пару. При подаче тока они позволяют всей движущейся системе мгновенно смещаться для создания звуковой волны, а в момент исчезновения электрического импульса немедленно возвращают все детали в исходное положение равновесия.

Предотвращение поломок при сильных басах

При воспроизведении насыщенных низкочастотных партий на высокой громкости амплитуда колебаний конуса стремительно растет. Если движение окажется слишком большим, возникнет опасность разрыва крайнего воротника или удара каркаса намотки об заднюю стенку магнитного блока.

Для защиты от подобных аварийных ситуаций упругие характеристики подвеса и спайдера рассчитывают таким образом, чтобы при достижении предельно допустимого сдвига их сопротивление возрастало прогрессивно. Это мягко тормозит конус в крайних точках, предотвращая механические повреждения устройства даже во время пиковых нагрузок.

Секретные характеристики: как выбирают и настраивают динамики

Каждый звуковой излучатель обладает собственным «уникальным характером». Один идеально подходит для глубокого баса в сабвуферах, другой отлично передает человеческий голос, а третий разработан исключительно для высоких звонких частот.

Параметры Тиля — Смолла ➔ Анализ характеристик ➔ Расчет объема и типа корпуса ➔ Чистый бас

Что такое параметры Тиля — Смолла

В 1970-е годы австралийские инженеры Невилл Тиль и Ричард Смолл разработали математическую систему описания характеристик акустических элементов. Эти параметры являются своеобразной «паспортной выпиской» или «генетическим кодом» любого излучателя:

• Fₛ (Резонансная частота): Собственная частота, на которой подвижная система легче всего колеблется в свободном воздухе.
• Qₜₛ (Полная добротность): Показатель того, как сильно способна резонировать система вблизи частоты Fₛ.
• Vₐₛ (Эквивалентный объем): Объем воздуха, упругость которого равна жесткости подвеса и спайдера.

Благодаря этим данным разработчикам больше не нужно наугад собирать сотни экспериментальных коробок — параметры позволяют точно рассчитать будущий звук еще до начала производства.

Резонанс и басы

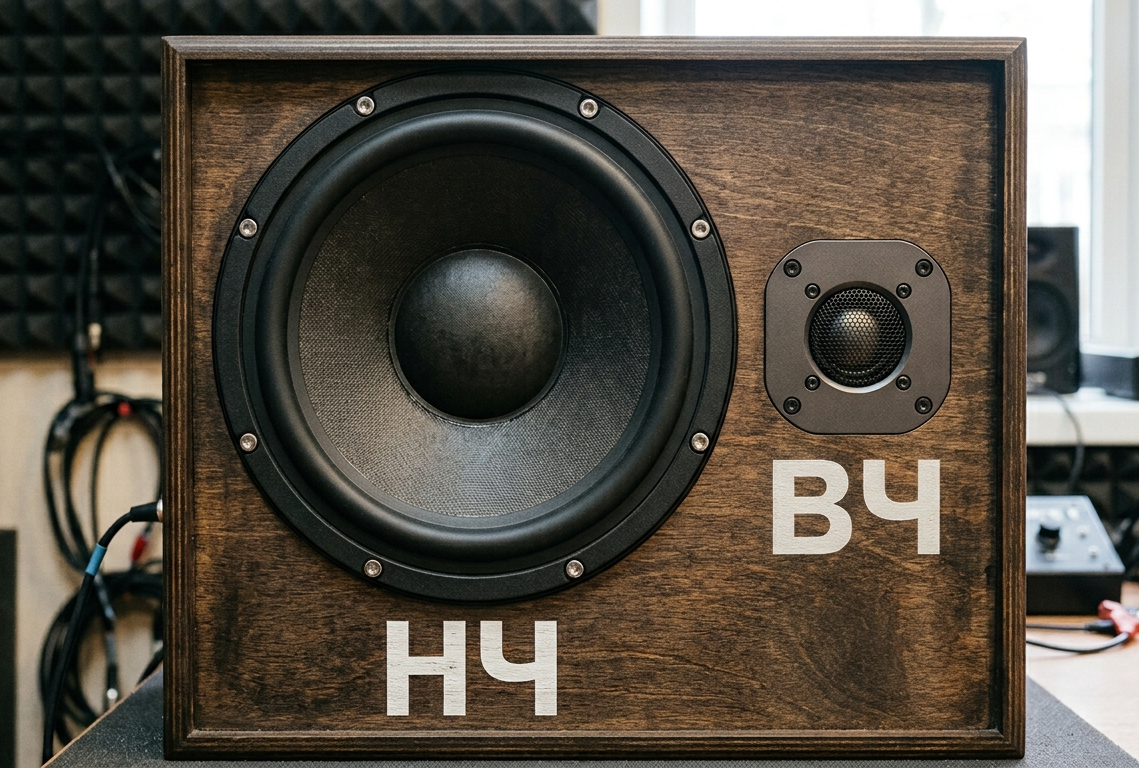

Для качественного воспроизведения низких частот требуются массивные подвижные элементы с большой площадью поверхности и мягким подвесом. Большие мембраны способны эффективно смещать большие объемы воздуха, что необходимо для ощутимого басового отклика.

В то же время воспроизведение высоких частот требует от детали способности совершать десятки тысяч колебаний в секунду (до 20 000 Гц и выше). Массивная конструкция из-за высокой инерции просто не сможет двигаться с такой скоростью. Именно поэтому высокочастотные элементы делают крошечными, легкими и жесткими, в то время как низкочастотные — большими и массивными.

Идеальный корпус для колонки

Если извлечь динамический излучатель из корпуса и включить его на столе, глубокий бас полностью исчезнет. Это происходит из-за явление акустического короткого замыкания: волна сжатого воздуха, созданная передней стороной конуса, огибает край и мгновенно нейтрализуется волной разрежения с задней стороны.

Корпус акустической системы изолирует заднее излучение мембраны или инвертирует его фазу, усиливая низкие частоты. Размер и форма коробки рассчитываются под конкретные паспортные характеристики установленного элемента — ошибка в расчетах приведет либо к бубнящему «воздушному» звуку, либо к полному отсутствию низких частот.

Почему современные колонки звучат лучше, чем раньше

За последние десятилетия качество воспроизведения звука мобильной и стационарной акустикой выросло поразительными темпами. Небольшая беспроводная колонка сегодня способна издавать звук, ранее доступный только массивным стационарным комплексам.

Эволюция технологий и материалов

Долгое время основным материалом для изготовления конусов оставалась обычная бумага со специальными добавками. Бумажные детали хорошо демпфируют паразитные резонансы, но легко деформируются при высоких нагрузках или повышенной влажности.

Сегодня на смену бумаге пришли высокотехнологичные материалы:

• Кевлар и углеволокно (карбон): Обеспечивают колоссальную жесткость при минимальном весе, выдерживая мощные удары баса без малейших деформаций поверхности.
• Полипропилен и композиты: Не боятся влаги и гарантируют стабильность характеристик.
• Алюминий и титан: Используются в высокочастотных динамиках для достижения кристальной детализации и прозрачности звука.

Компьютерное проектирование и моделирование

В прошлом создание акустических систем было в определенной степени ремесленным искусством и требовало продолжительного пути проб и ошибок. Современные разработчики используют метод конечных элементов (FEA) и специализированный компьютерный анализ.

Инженеры моделируют на ПК поведение всех деталей в реальном времени: видят, как распределяются магнитные линии в зазоре, где на поверхности конуса возникают микроскопические изгибы и деформации, и как проводник нагревается под нагрузкой. Компьютерная оптимизация позволяет устранять любые искажения еще на стадии проектирования, гарантируя, что готовая колонка порадует слушателя чистым, объемным и детализированным звучанием любимых музыкальных композиций.
