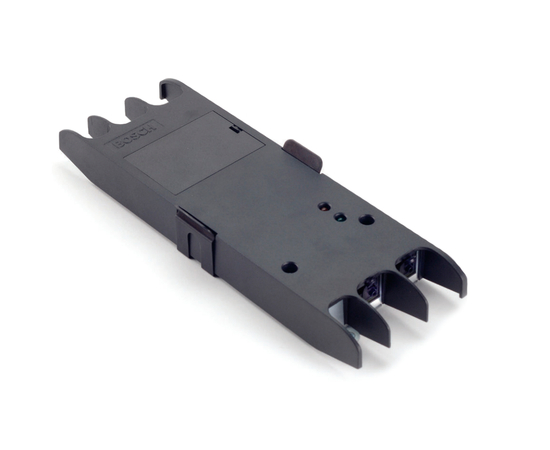

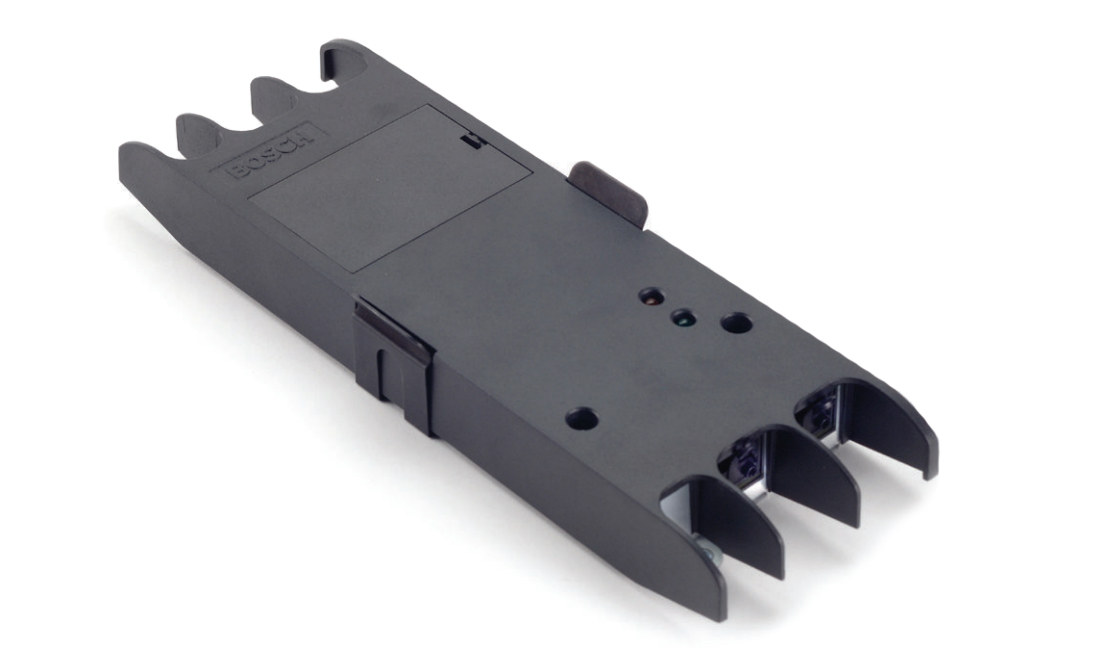

Волоконно-оптический интерфейс Bosch PRS-FIN (50291)

Функции PRS-FIN, PRS-FINNA и PRS-FINS

Устройства служат интерфейсом между стеклянным оптоволоконным кабелем и пластмассовым оптоволоконным кабелем и поддерживают кабельную топологию с резервированием. Это необходимо во многих областях применения, поскольку стеклянное оптоволокно может покрывать гораздо большие расстояния, чем пластмассовое. Любой переход на стеклянное оптоволокно должен сопровождаться обратным переходом на пластмассовое, поскольку все оборудование системы Praesideo имеет интерфейсы пластмассового оптоволокна. Поэтому эти устройства всегда используются парами.

Для обеспечения электропитания интерфейса и удаленных частей сети может использоваться внешний источник питания 48 В постоянного тока. При отсутствии внешнего источника питания интерфейс использует питание от сетевого контроллера. PRS-FIN и PRS-FINS оснащены двумя управляющими входами. Они могут использоваться для подключения аварийного выхода внешнего источника питания, позволяя устройствам отслеживать электропитание и сообщать о сбоях на сетевой контроллер. Оптоволоконные интерфейсы имеют два светодиодных индикатора, которые используются в целях диагностики.

Устройство PRS-FINNA полностью аналогично PRS-FIN, за исключением того, что оно не имеет адреса сетевого узла. Преимуществом такого положения является то, что устройство не занимает одного из 60 возможных сетевых адресов. Недостатком является то, что без адреса невозможно получить доступ к состоянию двух входов управления, как это можно сделать при использовании PRS-FIN.

Устройство PRS-FINS полностью аналогично PRS-FIN, за исключением того, что оно позволяет подключать одномодовое стеклянное оптоволокно, а не многомодовое стеклянное оптоволокно. Тем не менее, максимально допустимая для сети Praesideo длина кабелей не увеличивается.

Особенности:

• Подключение сети с резервированием
• Индикаторы питания и состояния неисправностей
• Два контролируемых входа управления (отсутствуют в PRS‑FINNA)
• Возможность использования локального источника питания

Принадлежности для подключения:

• Сетевой разъем для пластмассового оптоволоконного кабеля
• Сетевой разъем для стеклянного оптоволоконного кабеля
• Внешний источник питания
• Два входа управления

Технические характеристики:

• Потребляемая мощность: 4,6 Вт (пост. ток)
• Длина волны: 1300 нм

Внешний источник питания:

• Напряжение: 24 - 56 В пост. тока, 48 В пост. тока. ном.
• Ток: 2,5 A максимум (5 A пиковое <2 с)
• Входы управления: 2 x

Соединитель:

• PRS-FIN и PRS-FINNA: SC (Avago AFBR-5803Z приемопередатчик)
• PRS-FINS: SC (Avago AFCT-5805BZ приемопередатчик)

Тип кабеля:

• PRS-FIN и PRS-FINNA: 62,5/125 мкм или 50/125 мкм многомодовый
• PRS-FINS: 9/125 мкм одномодовый

Механические характеристики:

• Монтаж: С помощью двух винтов на кронштейне
• Размеры (В x Ш x Д): Без крепления 27 x 243 x 80 мм, с креплением 34 x 243 x 84 мм
• Вес: 0,3 кг / 0,7 кг

Условия эксплуатации:

• Температура: от -5°C до +45°C
• Относительная влажность: от 15% до 90%
