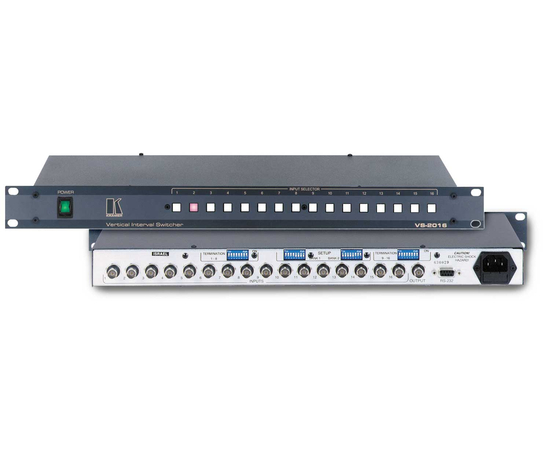

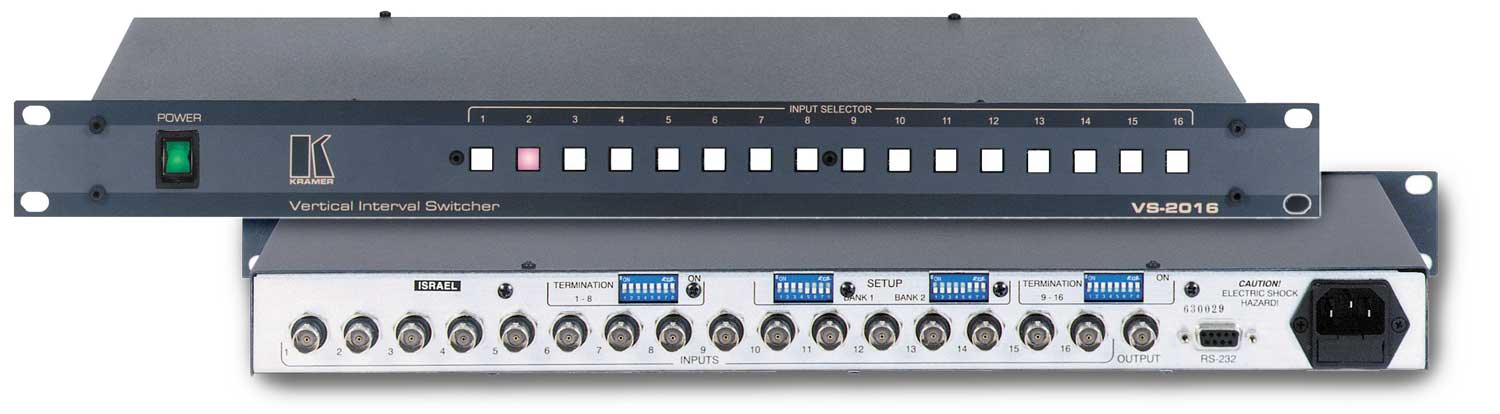

Коммутатор Kramer VS-2016 (67944)
VS-2016 – высококачественный коммутатор видео (композитного) 16:1 (разъемы BNC) с переключением в интервале вертикального кадрового гасящего импульса. На одно приемное устройство (монитор или видеорекордер) можно направить один из шестнадцати входных сигналов. Коммутация происходит в интервале кадрового гасящего импульса, что гарантирует чистоту перехода между синхронизированными источниками.
Прибор можно интегрировать в более разветвленные системы распределения сигналов. Например, два подобных устройства могут быть соединены с целью получениякоммутатора 32:1. Для коммутации компонентных сигналов несколько модулей также можно соединить параллельно. Например, два VS-2016 связываются, образуякоммутатор 16:1 для Y/C (S-video), три – коммутатор для YUV и т.д. Устройство управляется по интерфейсу RS-232, выполнено в прочном и надежном корпусе и устанавливается в стандартную 19” стойку, занимая высоту 1 U. Благодаря полосе пропускания сигнала видео 80 МГц, VS- 2016 является полностью прозрачным элементом на пути прохождения сигнала.
Технические характеристики
Входы16 видео (композитный или одна составляющая компонентного), 1 В/75 Ом, разъемы BNC.
Выходы1 видео (композитный или одна составляющая компонентного), 1В/75 Ом, разъем BNC.
Тип входаОткрытый.
КоммутацияВ интервале кадрового гасящего импульса.
Полоса пропускания видеосигнала80 МГц на уровне –3 дБ.
Дифференциальная фаза0,28°.
Дифференциальное усиление0,07%.
К-факторМенее 0,05%.
Отношение сигнал/шум74 дБ.
Перекрестная помеха–48 дБ (цветовая).
Регулировки16 сенсорных переключателей на передней панели, порт RS-232.
Источник питания~230 В, 50/60 Гц, 8,7 ВА.
МассаОколо 2,8 кг.
Габариты (Ш * Г * В)19” x 7” x 1 U; устанавливается в стандартную 19” стойку.
В комплектеСетевой шнур, ПО для Windows®, нуль-модемный адаптер.
Применение
Вещательные студии (переключение между камерами в режиме реального времени)
Домашний кинотеатр
Кабельное телевидение
Презентационные системы
Студии видеопроизводства
