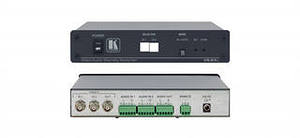

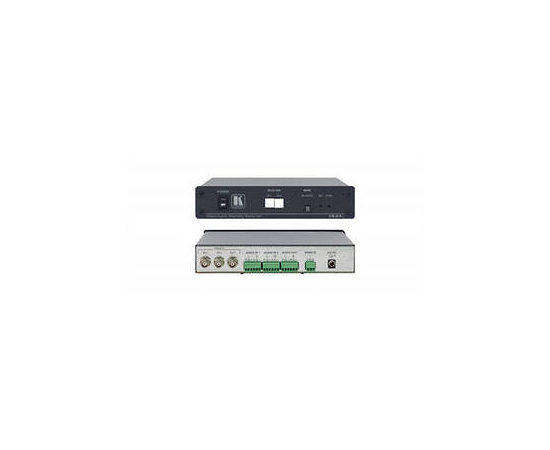

Коммутатор Kramer VS-24xl (67873)
VS-24xl – коммутатор 2х1 аварийного обхода (резервного перехода) для композитного видео и аудио стереосигналов. При пропадании основного видеоавтоматически производится переключение на второй (резервный) вход. При восстановлении исходного видео происходит автоматический возврат на первый (основной) вход. Помимо основной функции автоматического резервного перехода устройство может действовать в качестве обычного дистанционно управляемого коммутатора 2:1 видео и аудио. На передней панели расположены регуляторы уровня выходного сигнала и контроля АЧХ, а также переключатель автоматического/ручного режима аварийного обхода. В комплект входит блок питания 12 B, благодаря чему устройство идеально подходит для внестудийных работ.
Технические характеристики
Входы2 композитных видео, 1 В / 75 Ом, разъемы BNC; 2 аудио стерео симметричных, +4dBm, отсоединяемые клеммные модульные разъемы.
Выходы1 композитный видео, 1 В / 75 Ом, разъемы BNC; 1 аудио стерео симметричный, +4dBm, отсоединяемый клеммный модульный разъем.
Полоса пропускания сигналаВидео: 620 МГц, аудио: 20 кГц.
Максимальный уровень выходного сигналаВидео: 2,1 В (при цветных полосах 100%).
Дифференциальная фаза0,03°.
Дифференциальное усиление0,03%.
К-факторМенее 0,05%.
Отношение сигнал/шумВидео: 74 дБ; аудио: 71 дБ (взвешенное).
Перекрестная помехаВидео: - 56,3 дБ; аудио: - 65,8 дБ (на 1 кГц).
Коэффициент гармоник + шум0,019%.
РегулировкиУровень видеосигнала от – 0,8 до +6,4 дБ; АЧХ: от 0 до + 12 дБ.
2-я гармоника0,002%.
Источник питания~12 В, 69 мА.
МассаОколо 1,2 кг.
Габариты (Ш * Г * В)22 см х 18 см х 4,5 см.
ОпцииАдаптер RK-1 для установки в стандартную 19” стойку.
В комплектеИсточник питания 12 В.
Применение
Автоматическая коммутация камер видеонаблюдения в охранных системах.
Автоматический выбор входов на активной панели управления в презентационных системах.
Демонстрационные залы
Устранение "мертвого эфира" в телевещании.
