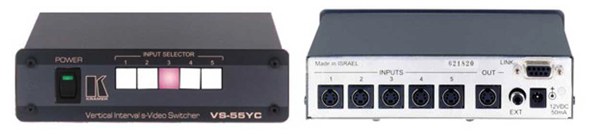

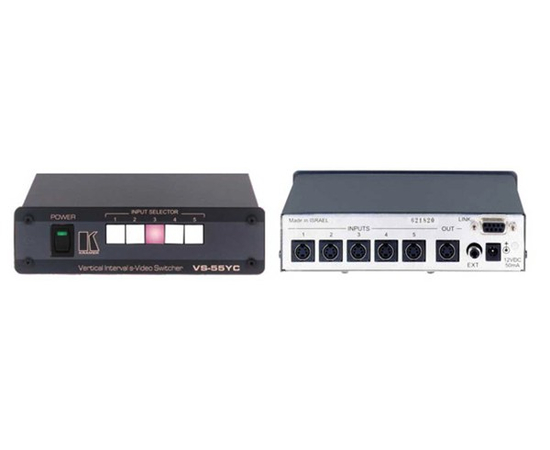

Коммутатор Kramer VS-55YC (67957)
VS-55YC – высококачественный 5:1 коммутатор сигналов S-video (Y/C) с переключением в интервале кадрового гасящего импульса. На одно приемное устройство (монитор, проектор и т.п.) можно направить один из пяти входных сигналов. Так как коммутация происходит в интервале кадрового гасящего импульса, то при использовании синхронизированных источников переход осуществляется без подрывов. Разъем LINK предназначен для формирования системы коммутации с помощью коммутатора аудио сигналов VS-55A.
Разъем EXT позволяет объединять несколько модулей VS-55YC в более разветвленные коммутационные системы. Например, объединение двух модулей позволяет получить коммутатор 10:1, трех – 15:1 и т.д.
В комплект входит внешний источник питания 12 В. Также может использоваться блок питания VA-50P (опция), который обеспечивает электропитание до 6 устройств Kramer, рассчитанных на 12 В. Два модуля VS-55YC устанавливаются в стандартную 19” стойку с помощью комплекта RK-50RN (занимаемая высота – 1U).
Технические характеристики
Входы5 S-video, 1 В/75 Ом (Y), 0,3 В/75 Ом (C), разъемы 4-pin.
Выходы1 S-video, 1 В/75 Ом (Y), 0,3 В/75 Ом (C), разъем 4-pin.
КоммутацияВ интервале кадрового гасящего импульса (вход №1).
Полоса пропускания сигнала (Y)120 МГц на уровне –3 дБ.
Максимальный уровень выходного видеосигнала1,4 В/75 Ом (Y).
Дифференциальная фаза0,07°.
Дифференциальное усиление0,03%.
К-факторМенее 0,05%.
Отношение видеосигнал/шум (Y)Выше 78 дБ.
Регулировки5 сенсорных кнопок на передней панели, ДУ замыканием контактов (через разъем LINK).
Источник питания12 В, 125 мА.
МассаОколо 0,64 кг.
Габариты (Ш * Г * В)16,5 х 12 х 4,5 см.
ОпцииАдаптер RK-50RN для установки в стандартную 19” стойку.
В комплектеИсточник питания 12 В.
Применение
Высококачественная коммутация сигнала Svideo в профессиональных системах отображения информации
Домашний кинотеатр
Кабельное телевидение
Охранные системы
Студии аудио-, видеопроизводства
Дополнительные файлы
Руководство пользователя на русском языке
