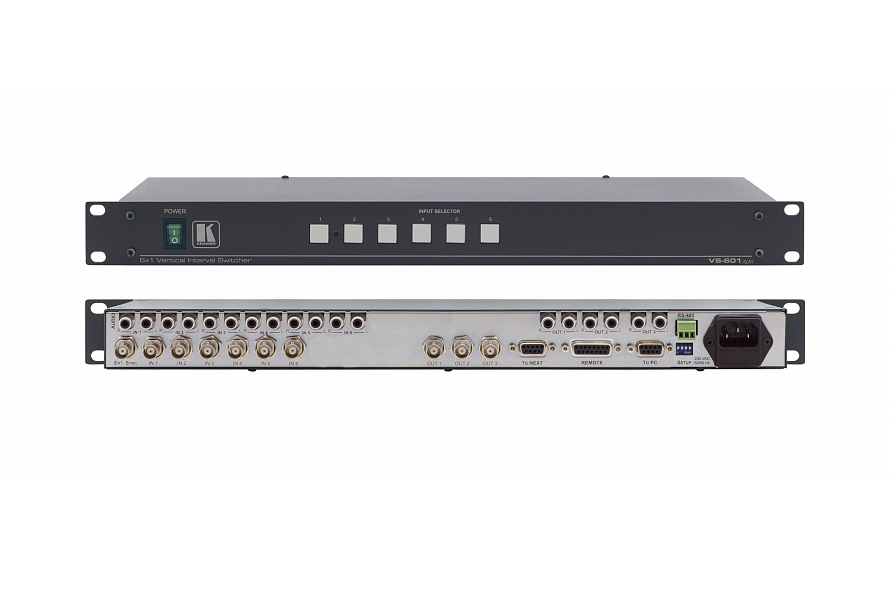

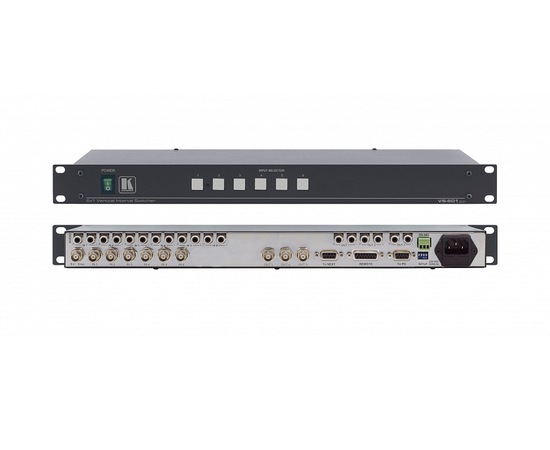

Коммутатор Kramer VS-601xlm (67878)
Коммутатор Kramer VS-601xlm - высококачественное устройство для коммутации аудио стереосигналов и композитного видео с переключением в интервале кадрового гасящего импульса. Он коммутируют один из 8 входов на один выход. Благодаря тому, что выход имеет функцию усилителя, распределителя, подающего сигнал на три параллельных видео и аудиовыхода, один сигнал можно подавать на три видеорекордера, монитора и т.п. Так как коммутация происходит в интервале кадрового гасящего импульса, то при использовании синхронизированных источников переход осуществляется без подрывов. Устройство данной серии поддерживает управление с помощью кнопок на передней панели, по интерфейсам RS-232, RS-485, а также ДУ замыканием контактов. Оно легко интегрируется в более разветвленные коммутационные системы. Например, соединение двух коммутаторов VS-1001xlm позволяет получить коммутатор 10:1 для Y/C (S-video), трех – для YUV, четырех – для RGBS и т.д. Коммутатор выполнен в прочном и надежном корпусе и устанавливается в стандартную 19” стойку, занимая высоту 1 U. Благодаря широкой полосе пропускания он является полностью прозрачными элементами на пути прохождения сигнала.
Технические характеристики
Входы 6 видео (композитный или одна составляющая компонентного), 1 В/75 Ом, разъемы BNC; 6 аудио стерео, +4 dBm, 10 кОм, разъемы RCA; 1 внешнего синхросигнала (или композитный видео), 1 В/75 Ом, разъем BNC.
Выходы 1х3 видео (композитный или одна составляющая компонентного), 1 В/75 Ом, разъемы BNC (xlm); 1х3 аудио стерео, до 28 В/50 Ом, (24 dBm), разъемы RCA (xlm).
Полоса пропускания видеосигнала 400 МГц на уровне –3 дБ (для 1201xl – 250 МГц).
Дифференциальная фаза 0,03°.
Дифференциальное усиление 0,04%.
К-фактор Менее 0,05%.
Отношение видеосигнал/шум Более 77,6 дБ.
Коэффициент гармоник 0,02%.
Нелинейность Менее 0,1%.
Полоса пропускания аудиосигнала 55 кГц на уровне –0,1 дБ.
Отношение аудиосигнал/шум Более 90,29 дБ.
Перекрестные помехи (аудио) –79 дБ.
Регулировки От 12 до 4 сенсорных переключателей на передней панели, порты RS-232, RS-422, ДУ замыканием контактов.
2-я гармоника Менее 0,003% на частоте 1 кГц.
Источник питания ~230 В, 50/60 Гц, 16 Вт (VS-1201xl).
Масса Около 3,1 кг.
Габариты (Ш * Г * В) 19” x 7” x 1 U; устанавливается в стандартную 19” стойку.
В комплекте Сетевой шнур, ПО для Windows®, нуль-модемный адаптер.
Применение
Вещательные студии (переключение между камерами в режиме реального времени)
Студии видеопроизводства
