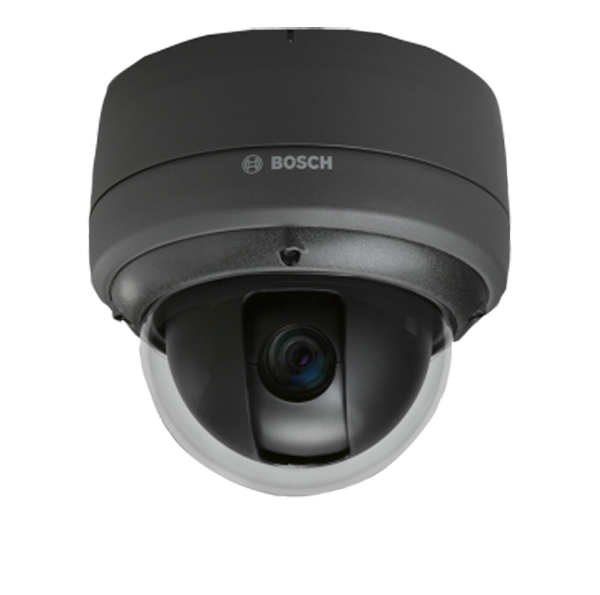

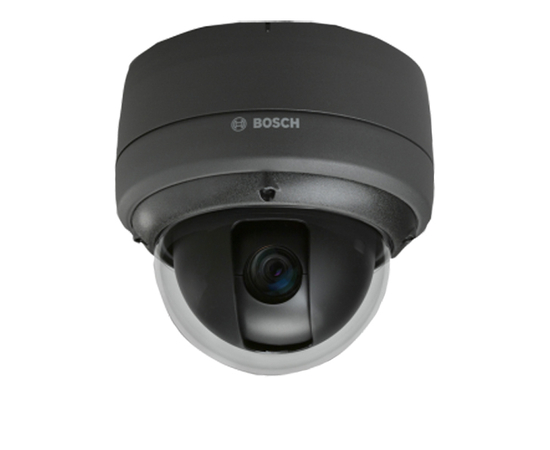

Купольная HD-камера (темно-серая) Bosch VCD-811-ICT (138387)

Купольная HD-камера Conference Dome — это компактная и простая в установке PTZ-камера, оснащенная стандартным выходом HD-SDI для поддержки высококачественного HD-видео.

Камера поддерживает управление по сети всеми функциями, включая управление панорамированием / наклоном / увеличением и препозициями, а также настройку всех параметров купольной камеры через интернет.

Внимание! Купольная HD-камера Conference Dome предназначена только для проведения конференций.

При диаметре купола всего 12,8 см купольная HD-камера Conference Dome почти на 50% меньше Bosch AutoDome. Малые габариты делают купольную HD-камеру Conference Dome идеальным решением для проведения конференций.

Несмотря на компактную конструкцию, купольная HD-камера Conference Dome разработана на основе современных технологий и оснащена функциями, которыми обладают далеко не все компактные PTZ-камеры. Переменная скорость наклона и панорамирования, а также функция автоматического поворота AutoPivot обеспечивают оптимальный просмотр изображения и управление при любом масштабе. В этой высокоэффективной камере с автофокусировкой и 160-кратным увеличением (10-кратное оптическое/16-кратное цифровое) используется новейшая технология цифровой обработки изображений с превосходными чувствительностью и разрешением. Имея 64 пользовательские предустановки, купольная HD-камера Conference Dome обладает широким набором функций.

Купольная HD-камера Conference Dome обеспечивает максимально высокую окупаемость вложений в оборудование для конференций за счет интеграции с конференц-системами Bosch (в т. ч. с системой DCN Next Generation и беспроводной дискуссионной системой DCN).

Купольная HD-камера Conference Dome проста в установке и эксплуатации и предлагается в вариантах для монтажа на поверхность, стену, трубу или для встроенного монтажа.

Особенности:

• Разрешение HD 1080p и 720p
• 160-кратное увеличение (10-кратное оптическое, 16-кратное цифровое)
• Стандартный выход HD-SDI
• Управление и настройка через Ethernet
• Возможность отображения на экране имен участников (длина до 16 символов)

Высокопроизводительная PTZ-камера 160x с режимом «день/ночь»

Купольная HD-камера Conference Dome оснащена 1/2,5-дюймовой КМОП-матрицей с прогрессивной разверткой. Благодаря разрешению 1080p и чувствительности ниже 1,0 люкс купольные HD-камеры Conference Dome обладают исключительными характеристиками при очень доступной цене.

Повторяемость предустановок панорамирования и наклона имеет точность до ±0,1°, что позволяет каждый раз точно воспроизводить сцену. Купольная HD-камера Conference Dome позволяет изменять скорость панорамирования / наклона от низкой скорости (всего 1° в секунду) до сверхвысокой (120° в секунду). Купольная камера обеспечивает скорость панорамирования 360° в секунду и скорость наклона 100° в секунду между препозициями. Купольная HD-камера Conference Dome обеспечивает диапазон наклона от 0 до 94° и диапазон панорамирования до 360° непрерывного вращения.

Функции AutoScaling (пропорциональное масштабирование) и AutoPivot (автоматический поворот и переворот камеры) обеспечивают оптимальное управление.

Стандартный выход HD-SDI

Купольная HD-камера Conference Dome оснащена стандартным выходом HD-SDI для поддержки высококачественного HD-видео. Купольная HD-камера Conference Dome поддерживает разрешение 1080p30 и 720p60 для моделей 50 Гц и 60 Гц для экрана 16:9.

Многопотоковая передача данных

Благодаря выходу HD-SDI и разработанной компанией Bosch инновационной четырехпотоковой передаче купольная HD-камера Conference Dome обеспечивает передачу трех потоков H.264 одновременно с потоком M-JPEG в режимах полной или сокращенной пропускной способности.

Стабилизация изображения

Алгоритмы стабилизации изображения, которыми оснащена купольная HD-камера Conference Dome, способствуют уменьшению вибрации камеры по горизонтали и вертикали, обеспечивая безупречную четкость изображений. В отличие от аналогичных систем других производителей, уникальная технология стабилизации изображения Bosch не снижает чувствительности камеры.

Надежность

Как и вся продукция Bosch, купольная HD-камера Conference Dome прошла серию жестких комплексных испытаний на прочность и надежность (среди которых тест HALT — тест на сопротивление ударным нагрузкам), чтобы гарантировать долговечную надежную работу. И, конечно же, камера имеет трехгодичную гарантию Bosch.

Функции

Ниже описываются некоторые функции, благодаря которым купольная HD-камера Conference Dome является идеальным решением для проведения различных конференций.

Управление и настройка по сети

Купольная HD-камера Conference Dome поддерживает полное управление камерой и ее дистанционную настройку по сети. Операторы и инженеры имеют доступ к функциям панорамирования / наклона / увеличения камеры и предустановок с любого компьютера, что исключает необходимость прокладки дополнительных кабелей.

Встроенный веб-сервер предоставляет установщику доступ ко всем пользовательским настройкам, регулировкам камеры, а также позволяет обновлять программное обеспечение при помощи стандартного веб-браузера или Bosch Video Management System.

Управление устройствами

Поддержка протокола SNMP обеспечивает возможность удаленного мониторинга и управления устройствами. Купольная HD-камера Conference Dome полностью поддерживает SNMP v3.

Простота установки и обслуживания

Купольная HD-камера Conference Dome отличается простой и быстрой установкой. Купольная камера поставляется полностью собранной и готовой к монтажу на поверхности. Также имеются комплекты для монтажа на стену или трубу и встроенного монтажа, что позволяет легко адаптировать купольную HD-камеру Conference Dome в соответствии с требованиями конкретного объекта.

Питание PoE (Power over Ethernet)

Питание к камерам для установки внутри помещений может подаваться через сетевое кабельное соединение, совместимое со стандартом PoE+ (IEEE 802.3at, класс 4). В такой конфигурации для питания и управления камерой, а также для просмотра изображений камеры через веб-сервер требуется только одно кабельное соединение. Для просмотра видео с использованием выхода HD-SDI требуется дополнительный коаксиальный кабель.

Технические характеристики:

Камера 10x HD:

• Матрица 1/2,5-дюймовая КМОП-матрица с прогрессивной разверткой
• Количество пикселей: 2,1 МП
• Формат изображения: 16:9
• Объектив: 10-кратный оптический зум (от 6,3 до 63 мм) (от F1,8/F2,5 до минимального)
• Фокусировка: Автоматическая с ручной коррекцией
• Диафрагма: Автоматическая с ручной коррекцией
• Зона обзора: По горизонтали: от 5,5° до 50,6°, По вертикали: от 3,1° до 29,3°
• Автоматическая регулировка усиления: Нормальная, средняя, высокая, фиксированная
• Синхронизация: Внутренняя
• Апертурная коррекция: Вкл./выкл.
• Цифровое увеличение: 16x
• Чувствительность (номинальная): 30 IRE (F1,8, выдержка 1/30 (1/25), максимальный уровень АРУ); 50 IRE (Тонированный купол приводит к дополнительной потере света на величину 0,8 ступени)

Режим «день»:

• При выключенной функции SensUP: 1,2 люкс и 2,0 люкс
• При включенной функции SensUP (64x): 0,038 люкс и 0,063 люкс

Режим «ночь»:

• При выключенной функции SensUP: 0,06 люкс и 0,1 люкс
• При включенной функции SensUP (64x): 0,0018 люкс и 0,0031 люкс
• Электронная выдержка (AES): от 1x до 64x; от 1/50 (1/60) до 1/10000
• Отношение «сигнал-шум»: > 50 дБ (АРУ выкл.)
• Компенсация фоновой засветки: Вкл./выкл.
• Баланс белого: ATW, в помещении, вне помещения, AWB удержание, Расширенный ATW, вручную (регулируемые сигналы R и B в ручном режиме)
• Модели с режимом «день/ ночь»: Монохромные, цвет, авто

Управление с помощью программного обеспечения:

• Конфигурация камеры: С помощью веб-браузера Internet Explorer 7.0 (или более поздней версии) или Bosch Configuration Manager
• Обновление программного обеспечения: Загрузка микропрограммы

Видео HD-SDI:

• Стандарты: SMPTE 292M
• Разрешение (по верт. x по гориз.) и частота кадров: Full HD/1080p 1920 x 1080, 30 кадров/с, HD/720p 1280 x 720, 60 кадров/с
• Скорость передачи данных: 1,5 Гбит/с
• Задержка видео: 10 мс

Сетевой поток:

• Стандарты: H.264 (ISO/IEC 14496‑10), M‑JPEG, JPEG
• Потоковая передача данных: Индивидуально настраиваемые потоки H.264 и M‑JPEG, настраиваемые частота кадров и пропускная способность.
• 1080p30: Один поток H.264 разрешением 1080p и частотой 30 кадров/с плюс один поток M‑JPEG и один поток I-кадров
• 720p60: Один поток H.264 разрешением 720p и частотой 60 кадров/с плюс один поток M‑JPEG и один поток I-кадров
• Структура GOP (Group Of Pictures, группа видеокадров): IP, IBP, IBBP
• Скорость передачи данных: От 9,6 Кбит/с до 6 Мбит/с
• Общая задержка IP кадров: 240 мс

Разрешение (по верт. x по гориз.) и частота кадров (Поток 1):

• Full HD/1080p: 1920 x 1080, 30 кадров/с
• HD/720p: 1280 x 720, 60 кадров/с

(Поток 2):

• SD/480p (WVGA): 854 x 480, 30 кадров/с
• SD/240p (WQVGA): 432 x 240, 30 кадров/с

Сетевые функции:

• Протоколы: RTP, Telnet, UDP, TCP, IP, HTTP, HTTPS, FTP, DHCP, IGMP v2/v3, ICMP, ARP, SMTP, SNTP, SNMP, RTSP, 802.1x, iSCSI, DynDNS, UPnP

Протоколы NTCIP:

• Управление CCTV-камерой: NTCIP 1205
• Уровень приложений: SNMP согласно NTCIP 1101:1996 и NTCIP 2301
• Транспортный/ сетевой уровни TCP/IP согласно NTCIP 2202:2001
• Уровень подсети PMPP (Point to Multi-Point Protocol) согласно NTCIP 2101:2001 и NTCIP 2102:2003
• Ethernet: 10-Base T/100 Base-TX, автосчитывание, полу/ полнодуплексный, RJ-45
• PoE+: IEEE 802.3at, класс 4

Механические/электрические характеристики:

• Диапазон панорамирования: 0–360° непрерывно
• Угол наклона: 0–93,6°
• Изменяемая скорость: Панорамирование: от 1°/с до 120°/с, Наклон: от 1°/с до 100°/с
• Скорость при установке на препозицию: Панорамирование: 360° в секунду Наклон: 100° в секунду
• Точность установки на препозицию: ± 0,1° (номин.)
• Номинальное напряжение: 24 В перем. тока ± 10%, 50/60 Гц или PoE+ (IEEE 802.3at, класс 4)
• Потребляемая мощность: 17 Вт (номинальная)

Условия эксплуатации:

• Рабочая температура: От –10 °C до +30 °C
• Температура хранения: От –20 °C до +60 °C
• Рабочая влажность: 0–90% (без конденсации)

Разное:

• Препозиции: 64
• Строка экрана: Длиной до 16 символов (только стандартный набор символов ASCII может быть использован)
• Поддерживаемые языки: английский, немецкий, нидерландский, французский, итальянский, испанский, португальский, польский, русский, китайский и японский

Пользовательские разъемы:

• Питание PoE+ (для моделей для установки в помещении):
• RJ-45 100 Base-TX Ethernet PoE+ IEEE 802.3at, класс 4
• Питание камеры (все модели): 24 В перем. тока, 50/60 Гц
• Видео: Разъем BNC с выходом HD-SDI
• Управление: RJ-45 100 Base-TX Ethernet

Материалы конструкции:

• Габариты (диаметр x высота): 153,0 x 133,0 мм
• Размер купола: 128,0 мм
• Масса: 1,92 кг
• Материал: корпус литой алюминий, купол - акрил
• Цвет: темно-серый
