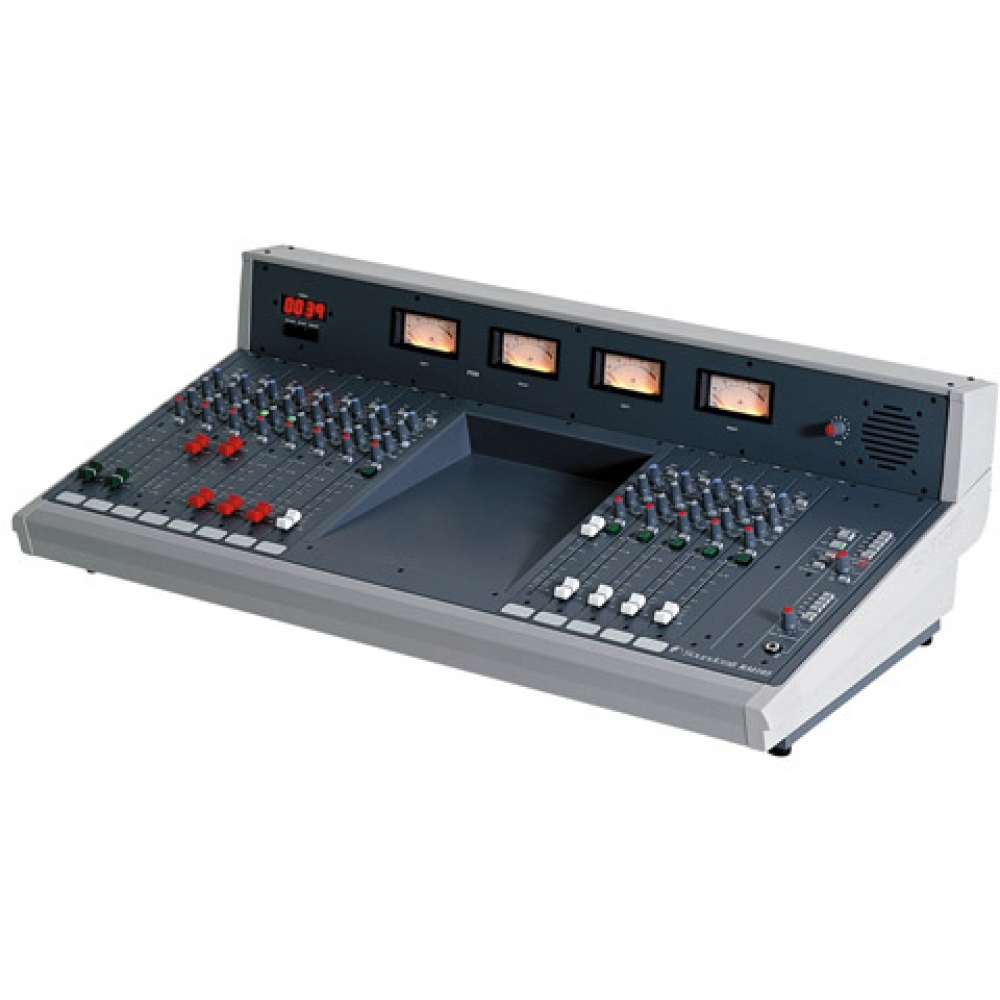

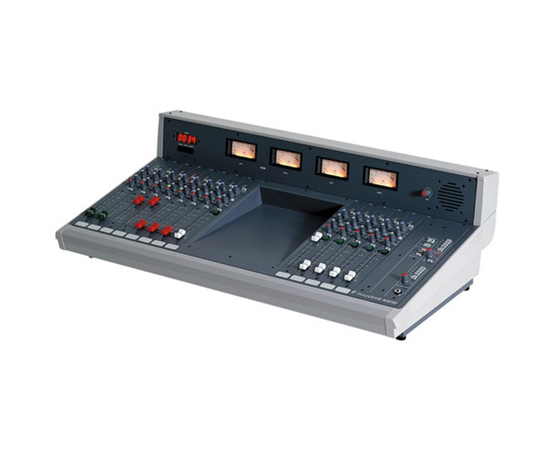

Микшерный пульт Soundcraft RM105 (20575)

Микшерный пульт Soundcraft RM105 - это полностью модульная консоль для небольших радиовещательных студий. При разработке этого пульта особое внимание было уделено вопросам простоты эксплуатации и снижению себестоимости. Модульная конструкция консоли позволяет выбирать конфигурацию с 8,12 и 20 входами, которые могут быть набраны из моно- и стереофонических модулей для подключения телефонного гибрида (Тelco), коммутационного (стерео) модуля и мастер секции.

Моно модуль

Модуль позволяет коммутировать пульт с двумя монофоническими источниками звука, такими, как микрофон ведущего или приборы с линейным выходом. В модуле предусмотрено фантомное питание (48 В). Чувствительность входа устанавливается регулятором, расположенным в верхней части модуля. Модуль предусматривает возможность подключения "в разрыв " дополнительной обработки до секции эквалайзера. Переключатель "Cue " предназначен для раздельного прослушивания любого входа модуля через наушники или контрольные мониторы. Модуль оснащён регулятором уровня поступающего сигнала. Выходящий сигнал модуля всегда поступает на программную шину микшера (PGM)и может направляться "до фейдера " на дополнительную шину (AUX)с помощью соответствующего регулятора уровня. Дополнительный двухполосный эквалайзер регулирует частотную характеристику, в пределах + 10 дБ на низких (100 Гц) и высоких (8 кГц) частотах. Специальный переключатель позволяет легко включать/выключать эквалайзер из контура.

Стерео модуль

Кнопка второй линии "Line 2 ",расположенная в верхней части модуля, переключает органы управления между двумя стереофоническими входами, которые рассчитаны на источники с линейным уровнем сигнала. Входная чувствительность для левого и правого канала регулируется в верхней части модуля двумя "спрятанными " регуляторами. Дополнительный двухполосный эквалайзер регулирует частотную характеристику, в пределах + 10 дБ на низких (100 Гц) и высоких (8 кГц) частотах. Специальный переключатель позволяет легко включать/выключать эквалайзер из контура. Выходящий сигнал модуля всегда поступает на программную шину микшера (PGM)и может направляться "до фейдера " на дополнительную шину (AUX)с помощью соответствующего регулятора уровня.

Модуль для подключения телефонного гибрида

Создан для коммутации сигнала, приходящего с телефонной линии и вывода его в эфир. Этот модуль оснащен сбалансированными выходами для подачи "микс минус " сигнала (сумма без входного сигнала с телефонной линии). В "разрыв ", установленный до фейдера, возможно подключение дополнительной обработки. Дополнительный двухполосный эквалайзер регулирует частотную характеристику в пределах + 10 дБ на низких (100 Гц) и высоких (8 кГц) частотах. Специальный переключатель позволяет легко включать/выключать эквалайзер из контура. Выходящий сигнал модуля всегда поступает на программную шину микшера (PGM) и может направляться "до фейдера " на дополнительную шину (AUX) с помощью соответствующего регулятора уровня.

Мастер модуль

У RM105 есть 3 основных выхода: стерео программный, стерео дополнительный (AUX)и моно, который может получать сигнал с программной (PGM)или дополнительной (AUX)шины. Линейный выход на контрольные мониторы (Control Room monitor)может отбираться с программной шины пульта (PGM), дополнительной шины (AUX) или дополнительной внешней (Ext 1). Головные телефоны ведущего и гостя получают сигнал с PGM,AUX или внешних входов, которые коммутируются через 15 контактный разъем. Индикаторы могут показывать уровень сигнала, выходящий на шины PGM и AUX или "читать " уровень сигнала, поступающего на контрольные мониторы.

Дополнительное оснащение:
Полка для бумаг вместо 7 модулей.
РРМ индикаторы вместо VU.
Deluxe панель индикации оснащается цифровым таймером и Cue динамиком (предварительное прослушивание).
Шасси, рассчитанное на 20 входов, оснащается 2 парами индикаторов, одна из которых показывает уровень, выходящий на PGM шину.
Модуль выбора стереофонических источников сигнала позволяет коммутировать множество источников сигнала без использования дополнительных входных модулей.
VCA фейдеры могут быть "графитовыми " или из токопроводящего пластика.
Мастер фейдер поставляется с фейдерами и без них.
Набор для крепления блока питания в технологическую стойку.

Технические характеристики:
8 вх.рама
4 моно Eq
3 стерео Eq
1 телеф Eq
VU DLX meter
Блок питания CPS150
