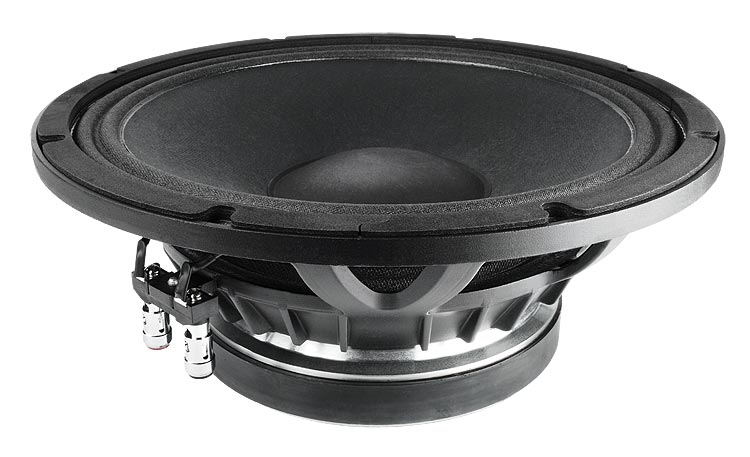

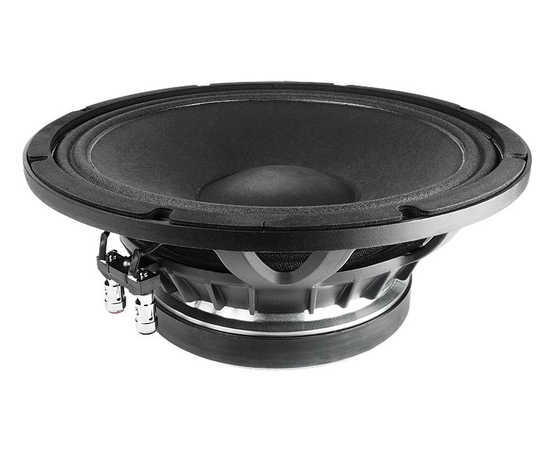

НЧ-динамик FaitalPRO 12FH510 (124113)

Технические характеристики:

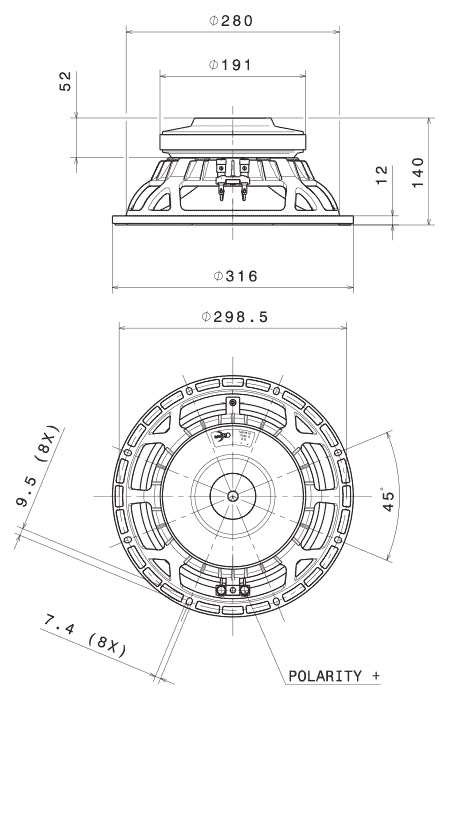

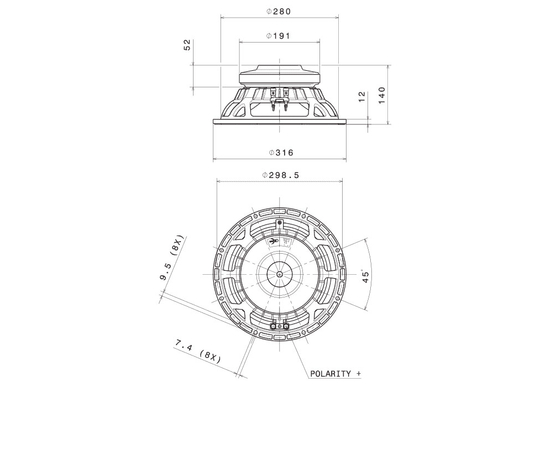

• Номинальный диаметр: 300 mm (12 in)
• Наружный диаметр: 316 mm (12.44 in)
• Диаметр болтовой группы: 298.5 mm (11.75 in)
• Диаметр защитного профиля: 282 mm (11.10 in)
• Глубина: 140 mm (5.51 in)
• Толщина фланца и прокладки: 12 mm (0.47 in)
• Вес-нетто: 7.8 Kg (17.2 lb)
• Размер упаковочной коробки: 350 x 346 x 190 mm
• Вес-брутто: 8.7 Kg (19.2 lb)

Электрические параметры:

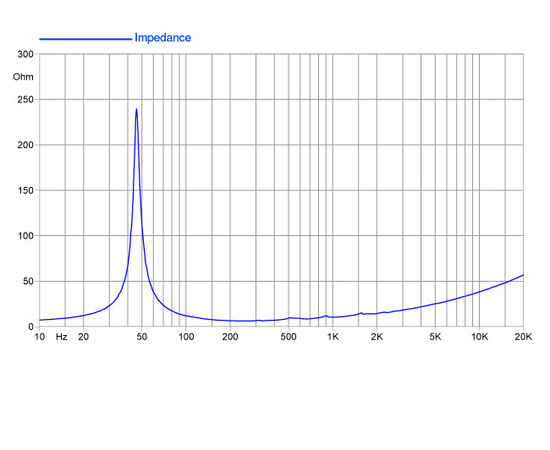

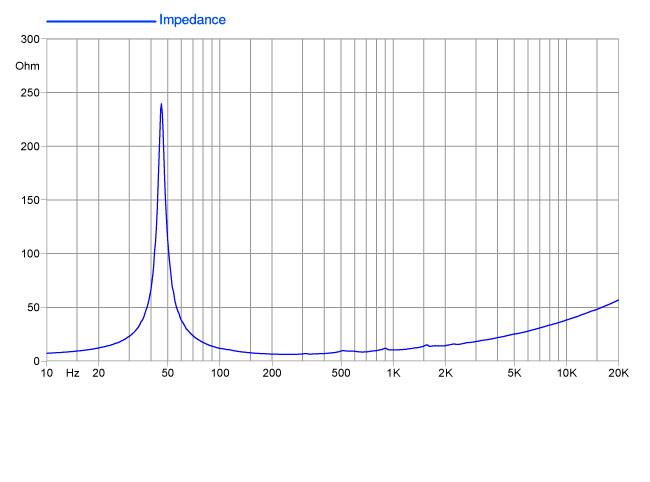

• Номинальный импеданс: 8 Ом
• Минимальный импеданс: 6.4 Ом
• Мощность AES (1): 500 W
• Максимальная мощность (2): 1000 W

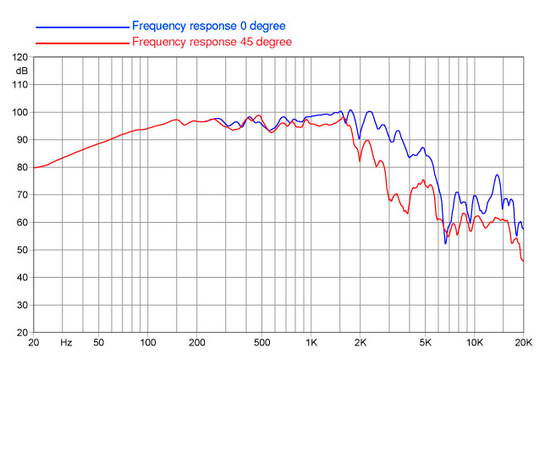

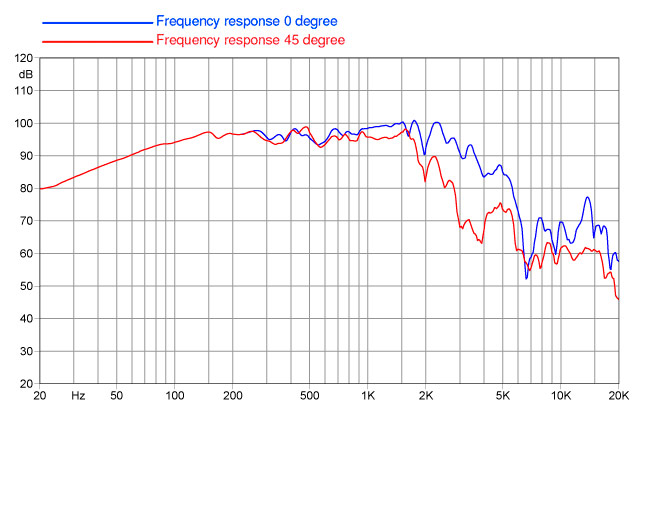

• Чувствительность (1W/1м): 98 dB
• Диапазон частот: 45÷3150 Hz
• Диаметр катушки: 77 mm (3 in)
• Материал обмотки: Алюминий
• Материал каркаса катушки: Стекловолокно
• Глубина обмотки: 18.5 mm (0.73 in)
• Магнитный зазор: 10.5 mm (0.41 in)
• Плотность потока: 1.2 T
• Магнит: Ферритовое кольцо
• Материал корзины: Алюминий
• Демодуляция: Нет
• Подвес (3): М-образный
• Чистый объем воздуха, занятый динамиком: 2.9 dm^3 (0.102 ft^3)
• Профиль центрирующей шайбы: Одинарный c переменной высотой профиля

Параметры Тиля-Смолла:

• Fs: 45 Hz
• Re: 5.1 Ом
• Qes: 0.25
• Qms: 10.9
• Qts: 0.24
• Vas: 69.6 dm^3 (2.46 ft^3)
• Sd: 489 cm^2 (75.80 in^2)
• Xmax (4): 7.50 mm
• Xdamage (5): 21.5 mm
• Mms: 61.0 g
• Bl: 18.9 N/A
• Le: 0.9 mH
• Mmd: 54.9 g
• Cms: 0.20 mm/N
• Rms: 1.58 Kg/s
• Eta Zero: 2.50 %
• EBP: 180 Hz

Сноски:

• (1) Двухчасовой тест согласно AES 2-1984 версия 2003 г.
• (2) Максимальная мощность определяется как на 3 дБ выше номинальной мощности.
• (3) Обработанный поликоттон
• (4) Xmax= [(глубина обмотки – глубина магнитного зазора)/2] + (глубина магнитного зазора/3)
• (5) Максимальное движение до необратимого повреждения
