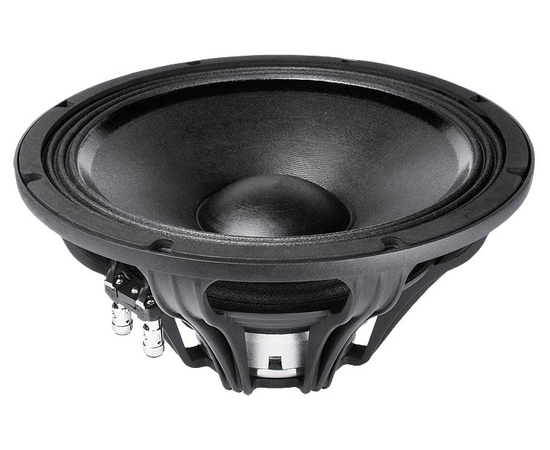

НЧ-динамик FaitalPRO 12FH520 (124119)

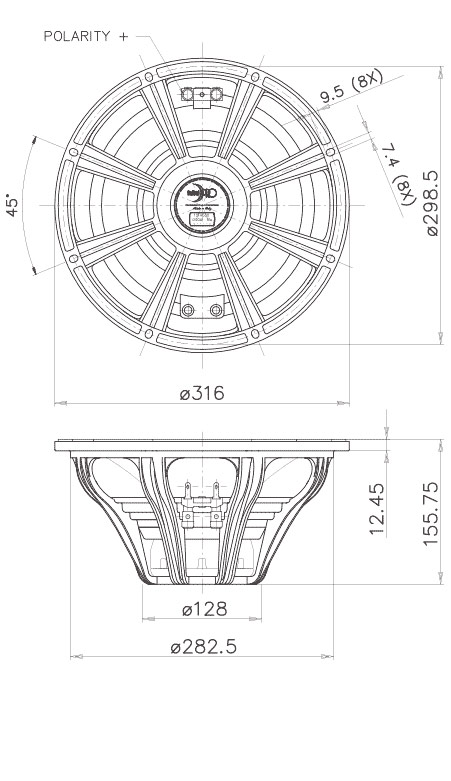

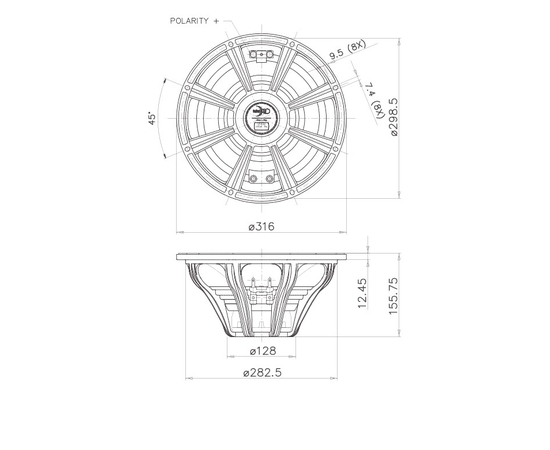

Технические характеристики:

• Номинальный диаметр: 300 mm (12 in)
• Наружный диаметр: 316 mm (12.44 in)
• Диаметр болтовой группы: 298.5 mm (11.75 in)
• Диаметр защитного профиля: 284 mm (11.18 in)
• Глубина: 155.75 mm (6.13 in)
• Толщина фланца и прокладки: 12.5 mm (0.49 in)
• Вес-нетто: 4.2 Kg (9.3 lb)
• Размер упаковочной коробки: 350 x 346 x 216 mm
• Вес-брутто: 5 Kg (11.0 lb)

Электрические параметры:

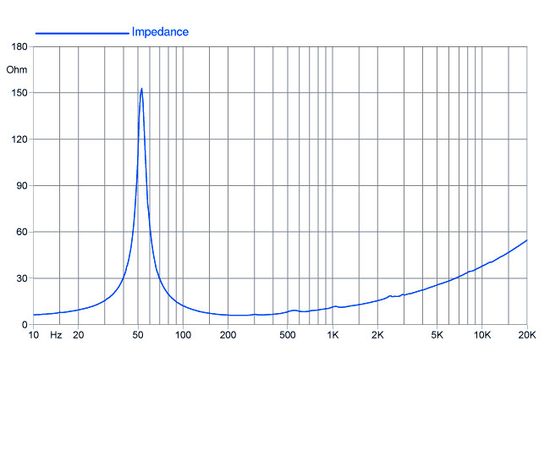

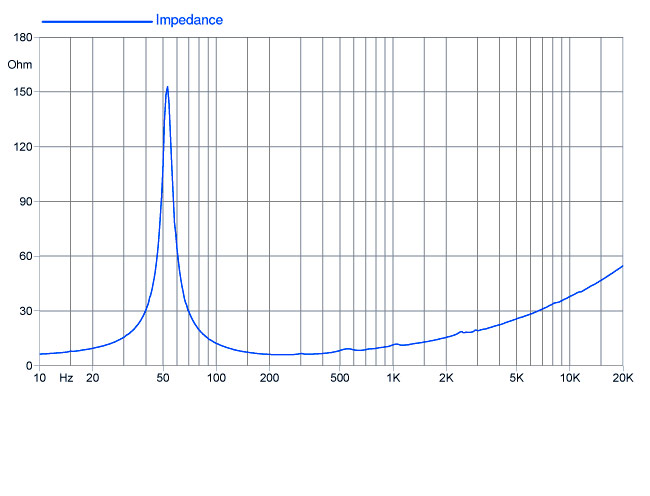

• Номинальный импеданс: 8 Ом
• Минимальный импеданс: 6.3 Ом
• Мощность AES (1): 600 W
• Максимальная мощность (2): 1200 W
• Чувствительность (1W/1м): 98 dB

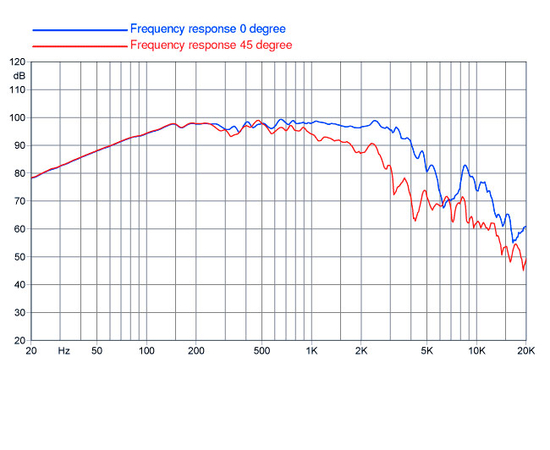

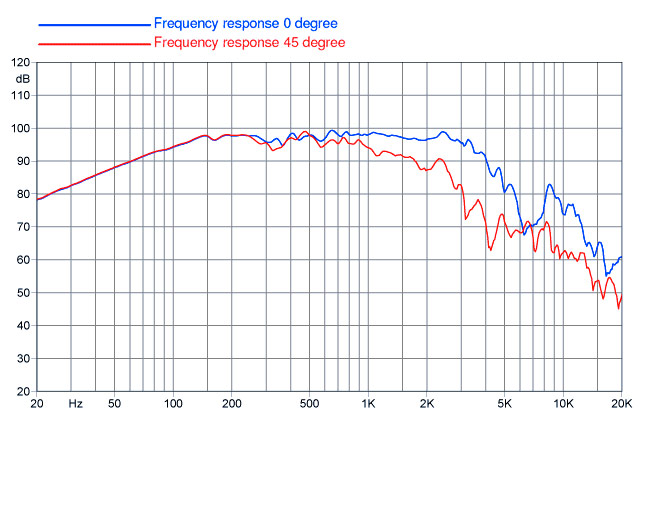

• Диапазон частот: 50÷4000 Hz
• Диаметр катушки: 77 mm (3 in)
• Материал обмотки: Алюминий
• Материал каркаса катушки: Стекловолокно
• Глубина обмотки: 18.5 mm (0.71 in)
• Магнитный зазор: 12 mm (0.47 in)
• Плотность потока: 1.1 T
• Магнит: Неодимовый диск
• Материал корзины: Алюминий
• Демодуляция: Алюминиевое кольцо
• Подвес (3): Тройной тор
• Чистый объем воздуха, занятый динамиком: 2.4 dm^3 (0.085 ft^3)
• Профиль центрирующей шайбы: Одинарный c переменной высотой профиля

Параметры Тиля-Смолла:

• Fs: 50 Hz
• Re: 5.1 Ом
• Qes: 0.30
• Qms: 11.1
• Qts: 0.29
• Vas: 64.2 dm^3 (2.27 ft^3)
• Sd: 500 cm^2 (77.5 in^2)
• Xmax (4): 7.25 mm
• Xdamage (5): 19.5 mm
• Mms: 56.0 g
• Bl: 17.3 N/A
• Le: 0.74 mH
• Mmd: 49.7 g
• Cms: 0.18 mm/N
• Rms: 1.58 Kg/s
• Eta Zero: 2.60 %
• EBP: 167 Hz

Сноски:

• (1) Двухчасовой тест согласно AES 2-1984 версия 2003 г.
• (2) Максимальная мощность определяется как на 3 дБ выше номинальной мощности.
• (3) Обработанный поликоттон
• (4) Xmax= [(глубина обмотки – глубина магнитного зазора)/2] + (глубина магнитного зазора/3)
• (5) Максимальное движение до необратимого повреждения
