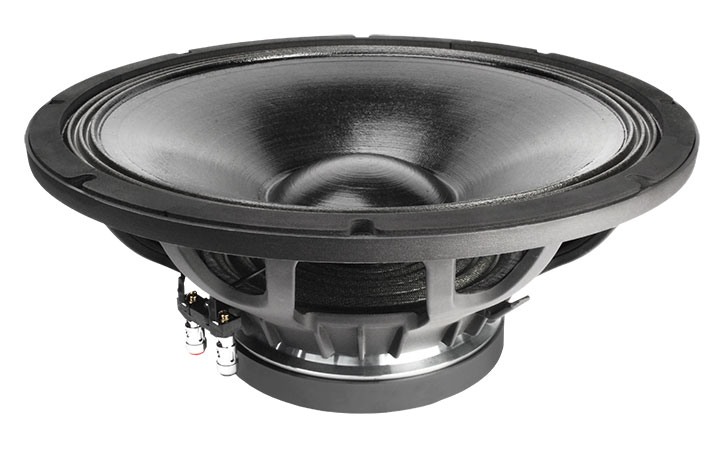

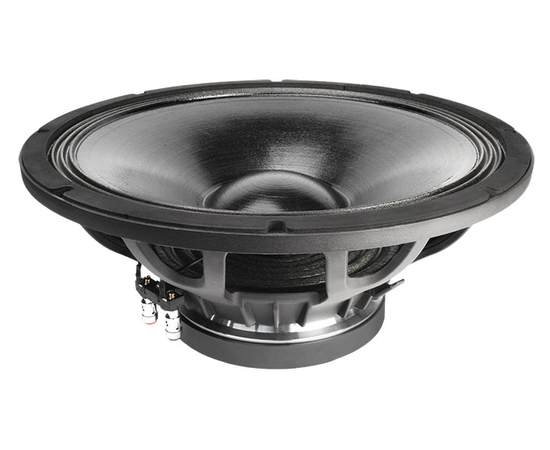

НЧ-динамик FaitalPRO 15FH530 (124184)

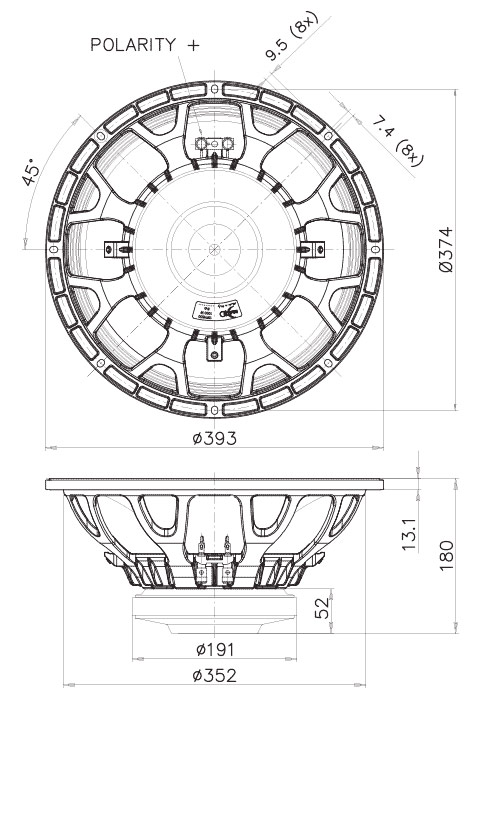

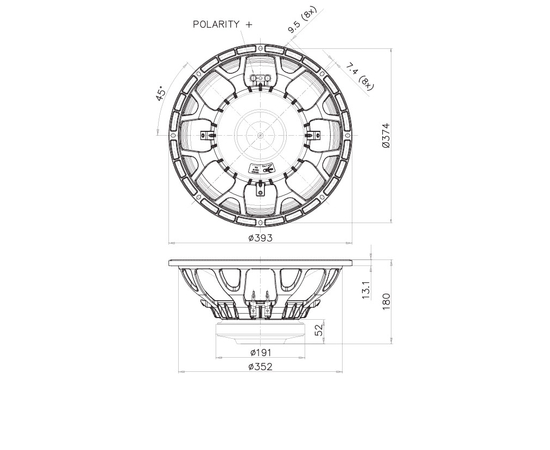

Технические характеристики:

• Номинальный диаметр: 380 mm (15 in)
• Наружный диаметр: 393 mm (15.47 in)
• Диаметр болтовой группы: 374 mm (14.72 in)
• Диаметр защитного профиля: 354 mm (13.94 in)
• Глубина: 180 mm (7.09 in)
• Толщина фланца и прокладки: 13.1 mm (0.52 in)
• Вес-нетто: 8.5 Kg (18.7 lb)
• Размер упаковочной коробки: 430 x 427 x 236 mm
• Вес-брутто: 9.6 Kg (21.2 lb)

Электрические параметры:

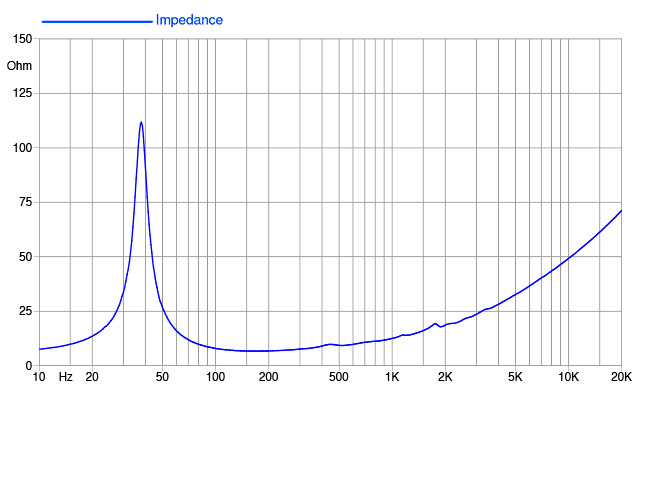

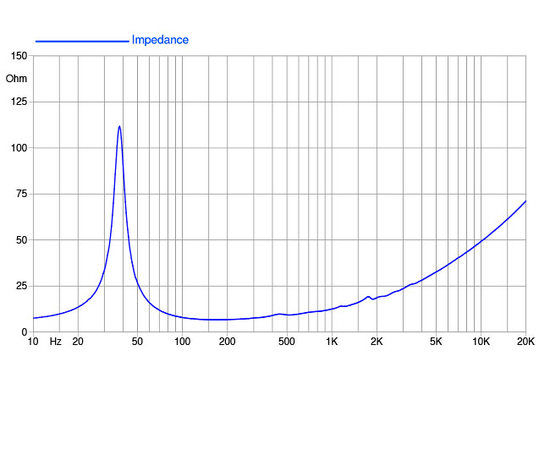

• Номинальный импеданс: 8 Ом
• Минимальный импеданс: 6.7 Ом
• Мощность AES (1): 500 W
• Максимальная мощность (2): 1000 W
• Чувствительность (1W/1м): 97 dB

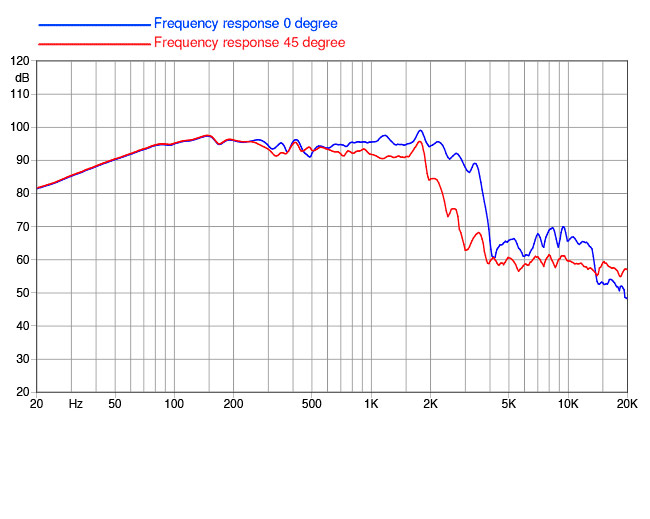

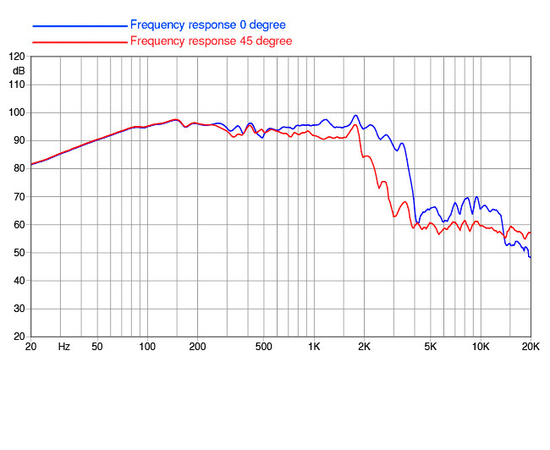

• Диапазон частот: 40÷3150 Hz
• Диаметр катушки: 77 mm (3 in)
• Материал обмотки: Медь
• Материал каркаса катушки: Стекловолокно
• Глубина обмотки: 22 mm (0.87 in)
• Магнитный зазор: 10.5 mm (0.41 in)
• Плотность потока: 1.2 T
• Магнит: Ферритовое кольцо
• Материал корзины: Алюминий
• Демодуляция: Алюминиевое кольцо
• Подвес (3): Тройной тор
• Чистый объем воздуха, занятый динамиком: 4.1 dm^3 (0.145 ft^3)
• Профиль центрирующей шайбы: Одинарный c переменной высотой профиля

Параметры Тиля-Смолла:

• Fs: 39 Hz
• Re: 5.1 Ом
• Qes: 0.36
• Qms: 8.9
• Qts: 0.35
• Vas: 126.4 dm^3 (4.46 ft^3)
• Sd: 813 cm^2 (126.02 in^2)
• Xmax (4): 9.25 mm
• Xdamage (5): 16 mm
• Mms: 123.5 g
• Bl: 20.7 N/A
• Le: 1.1 mH
• Mmd: 110.7 g
• Cms: 0.13 mm/N
• Rms: 3.4 Kg/s
• Eta Zero: 2.02 %
• EBP: 108 Hz

Сноски:

• (1) Двухчасовой тест согласно AES 2-1984 версия 2003 г.
• (2) Максимальная мощность определяется как на 3 дБ выше номинальной мощности.
• (3) Обработанный поликоттон
• (4) Xmax= [(глубина обмотки – глубина магнитного зазора)/2] + (глубина магнитного зазора/3)
• (5) Максимальное движение до необратимого повреждения
