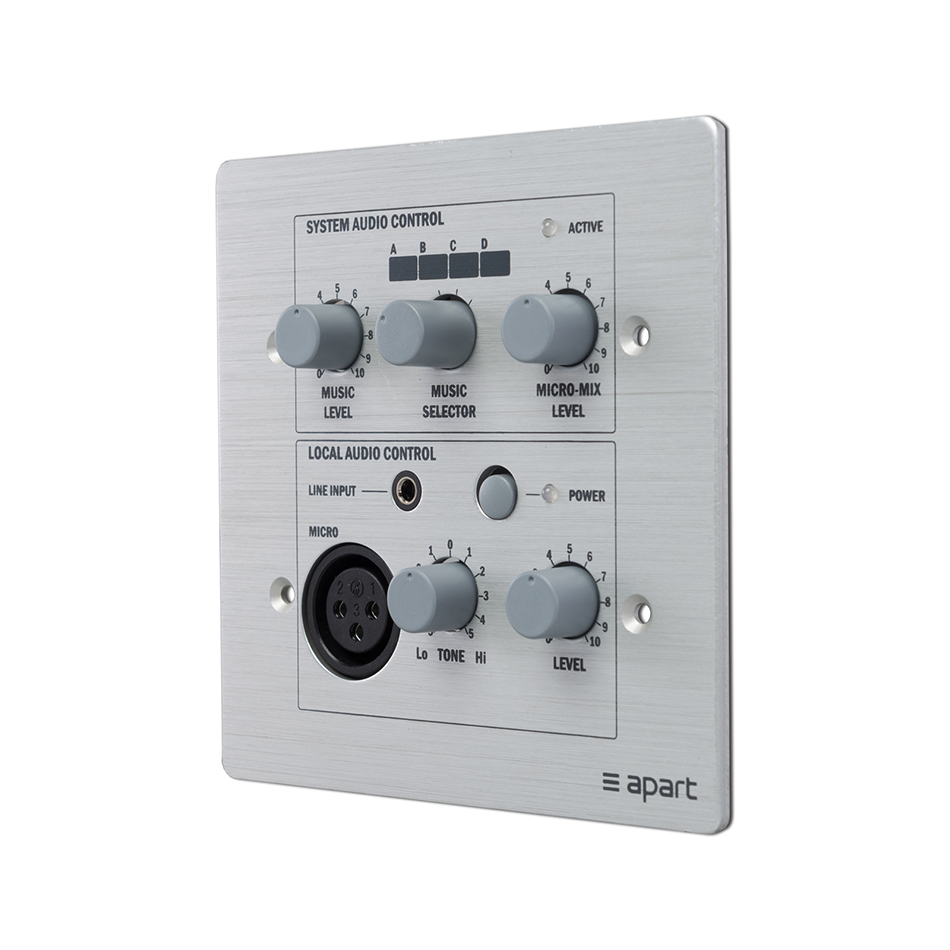

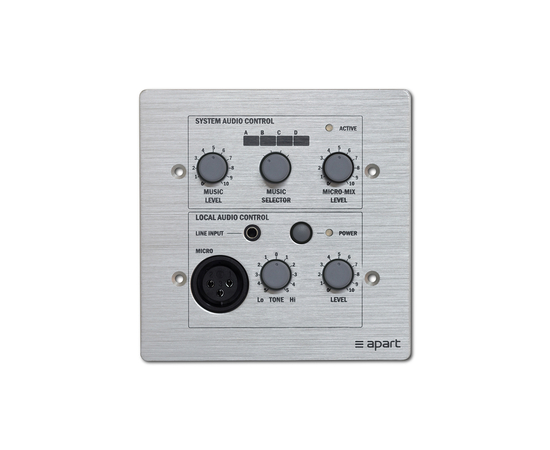

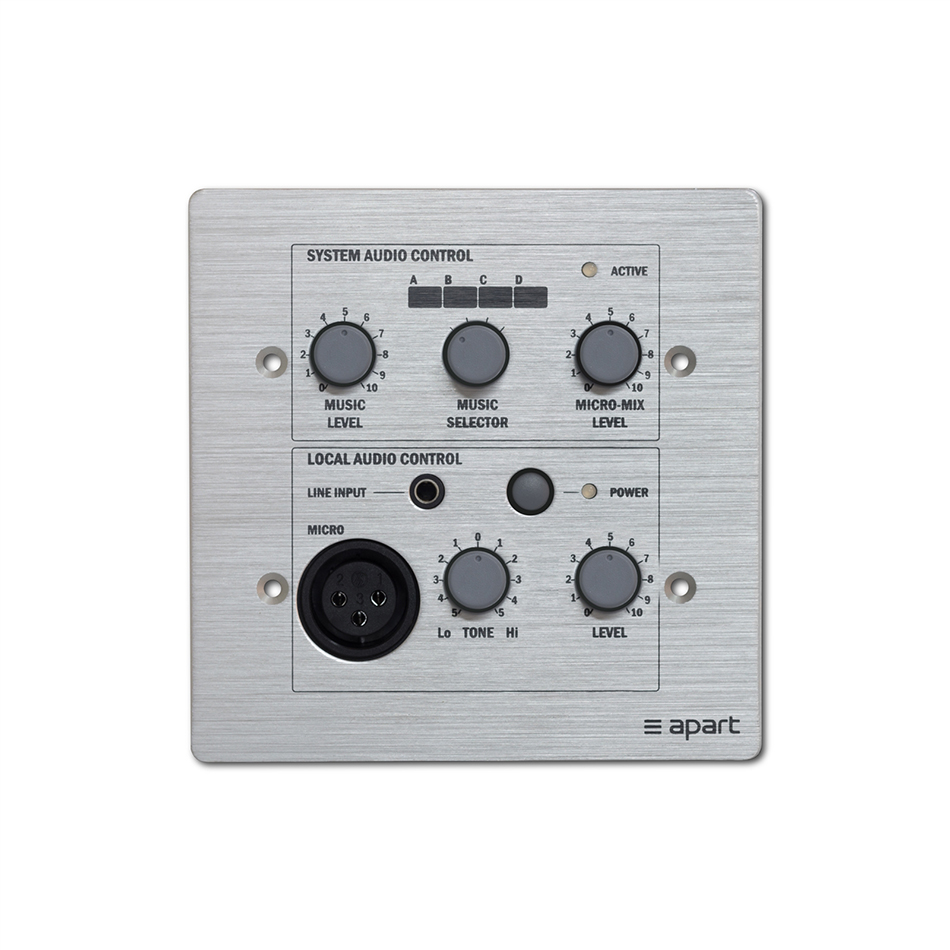

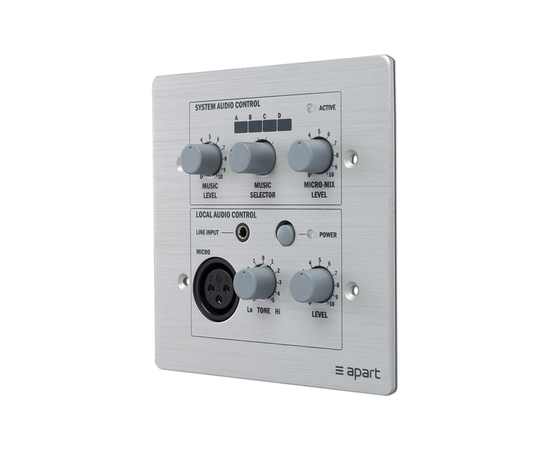

Панель управления APART PM1122RL (126362)

В сравнении с PM112R, устройство содержит двойной локальный аудио вход для подключения микрофона (XLR) или линейного источника (МР3 плеера CD или звуковой карты компьютера) при помощи 1/8" стерео мини джека с возможностью регулировки чувствительности и ВЧ / НЧ. Подача сигнала в систему звукоусиления осуществляется в монофоническом режиме. Для подключения конденсаторного микрофона предусмотрена подача фантомного питания путем установки перемычки на задней панели устройства.

Для подключения к предварительному усилителю PM1122 используется стандартный кабель CAT5, подключаемым согласно протоколу T-568B. Максимальная длина до 300м. Для каждой зоны используется один блок управления.

Технические характеристики:

• Габаритные размеры: 93 х 101 мм, глубина 40мм
• Вес: 320 г
• Монтажные коробки (опционально): BBi2 - для внутреннего монтажа; BB2 - для наружного монтажа

Контроль

• Уровня источников A/B/C/D и микрофона: 0-10В
• Выбор источника A/B/C/D: напряжением постоянного тока
• Питание устройства: через кабель CAT5/RJ-45 от PM1122

Линейный вход:

• Разъем: 1/8" стерео мини джек (с последующем микшированием в моно режим)
• Частотный диапазон: 20 Гц- 20 кГц
• Чувствительность / импеданс: 250 мВ / -12 дБ, 17 кОм
• Максимальный входной уровень: -3дБВ
• Соотношение сигнал/шум: >80 дБ
• Коэффициент нелинейных искажений: <0.09%
• Регулировка ВЧ/НЧ: от 100Гц/+3дБ, 10кГц/-6дБ до 100Гц/-9дБ, 10кГц/+4дБ

Микрофонный вход:

• Разъем: XLR в симметричной режиме
• Частотный диапазон: 100 Гц- 20 кГц
• Чувствительность / импеданс: 3 мВ / -50 дБ, 1,2 кОм
• Соотношение сигнал/шум: >75 дБ на уровне 4 мВ
• Коэффициент нелинейных искажений: <0.15%
• Регулировка ВЧ/НЧ: от 100Гц/+3дБ, 10кГц/-6дБ до 100Гц/-9дБ, 10кГц/+4дБ
