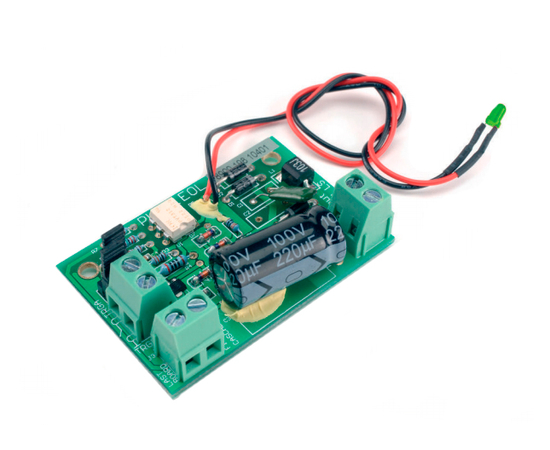

Комплект из 6-ти плат контроля линий громкоговорителей Bosch PLN-1EOL (50132)

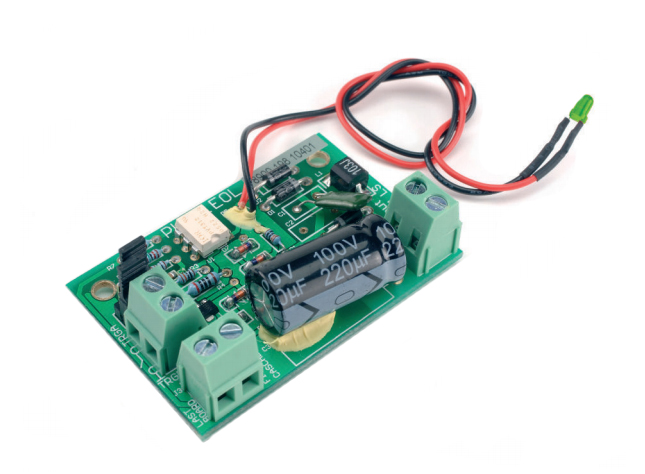

Плата контроля линий Plena представляет собой печатную плату, предназначенную для обнаружения контрольного сигнала 20 кГц, генерируемого контролируемой системой голосового и аварийного оповещения. После обнаружения сигнала 20 кГц (контрольного) свыше 5 В она активирует переключатель без напряжения, а также светодиодный индикатор для визуального подтверждения операции.

Функции:

Платы контроля линий Plena определяют наличие тонового сигнала на линии громкоговорителя. Плата подключается к концу линии громкоговорителя и обнаруживает контрольный сигнал 20 кГц. Это пилотный сигнал всегда присутствует в линии: при воспроизведении фоновой музыки, при трансляции объявления и при отсутствии полезного сигнала.

Сигнал 20 кГц не слышен и имеет очень низкий уровень (-20 дБ). При обнаружении контрольного сигнала загорается светодиодный индикатор и замыкается контакт на плате. При отсутствии контрольного сигнала контакт размыкается, а светодиодный индикатор гаснет. При установке платы на конце линии громкоговорителей контролируется вся линия. Присутствие контрольного сигнала не зависит от количества громкоговорителей в линии, нагрузки на линию или емкостного сопротивления линии. Контакт может быть подключен к системе голосового оповещения, например, Bosch Voice Alarm System, для обнаружения неисправностей в линии громкоговорителя и сообщения о них.

К одному входу могут быть последовательно подключены несколько плат контроля линий. Это позволяет осуществлять мониторинг линии громкоговорителя с несколькими ветвями. Поскольку фоновая музыка содержит также контрольный сигнал 20 кГц, нет необходимости прерывать фоновую музыку.

Электрические характеристики:

Вход 1 x:

• Напряжение: Линия громкоговорителя 100 V
• Порог обнаружения: 5–50 В при 20 кГц

Выход 2 x:

• Индикатор: Зеленый светодиодный индикатор
• Контакт: Отказоустойчивый нормально замкнутый
• Двухполюсный МОП-переключатель: 250 В, 190 мА макс.
• Порог обнаружения* 5–50 В при 20 кГц (контакт и индикатор) * Пороговые значения для индикатора

Механические характеристики:

• Размеры (В x Ш x Г): 17 x 60 x 40 мм
• Монтаж: WLS II
• Масса: Приблизительно 40 г

Условия эксплуатации:

• Рабочая температура: от -10 ºC до +55 ºC
• Температура хранения: от -40 ºC до +70 ºC
• Относительная влажность: <95 %
