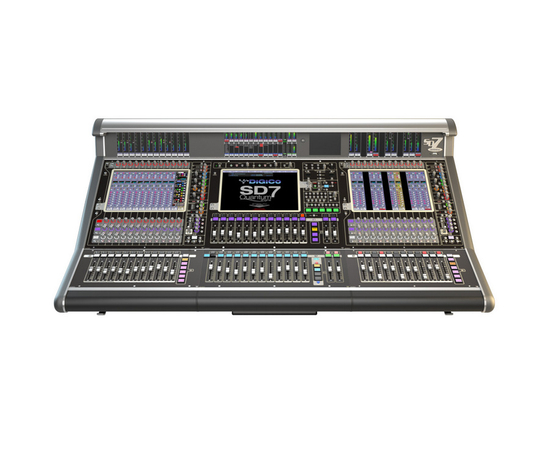

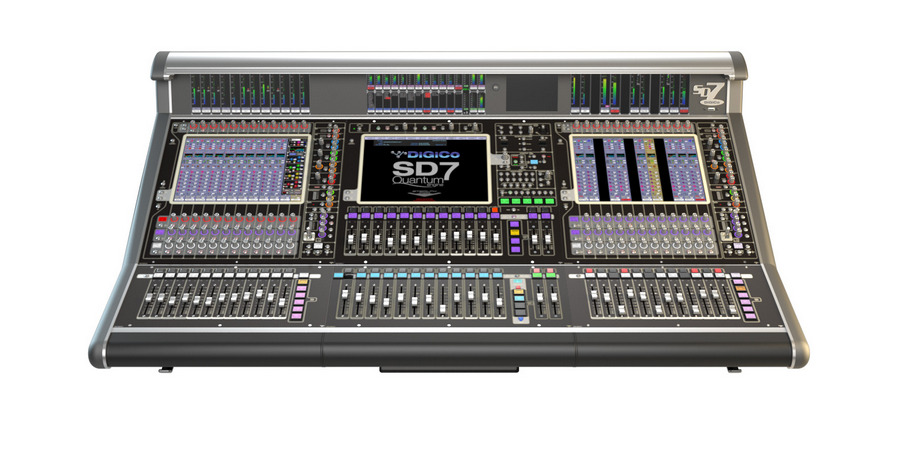

Процессор DiGiCo SD7 Quantum 7 (135480)

Процессор DiGiCo SD7 Quantum 7

Quantum — это новый процессор для SD7, который обеспечивает беспрецедентный уровень мощности и возможности подключения благодаря последним разработкам в области процессорных технологий и системного дизайна. Теперь DiGiCO использует три FPGA, а не один. Также были введены новые порты GTX, работающие на частоте 6,6 ГГц, с несколькими каналами 6,6 ГГц между ними, связанными парой проводов; и каждая пара проводов может транспортировать до 2000 каналов на частоте 96 кГц. Это означает, что скорость платы намного выше.

Основные характеристики:

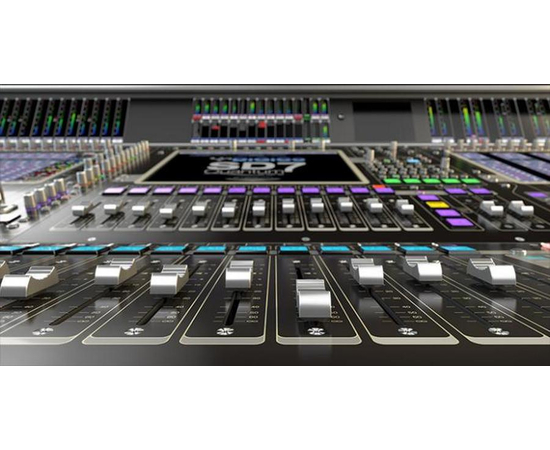

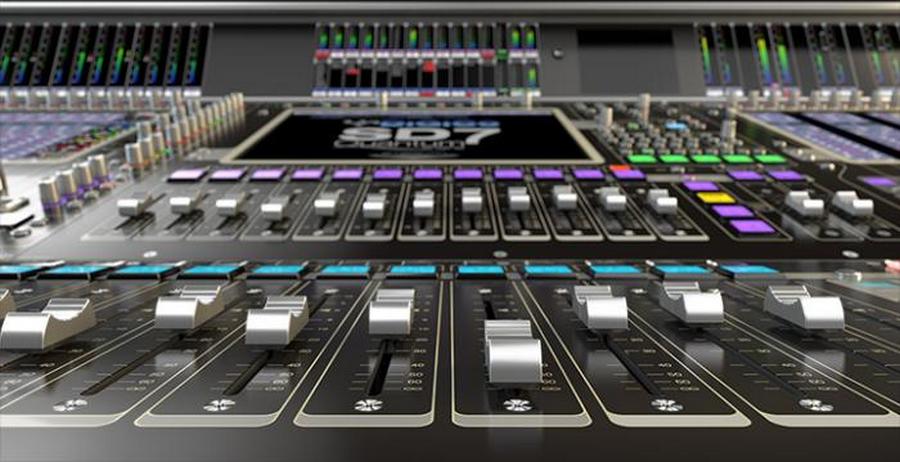

• Фейдеры 38 x 100 мм сенсорный, моторизованный + 14 x 60 мм сенсорный, моторизованный
• Экраны 3 x 15 "ЖК-экранов с высоким разрешением
• Meterbridge 3 x ЖК-экрана с разрешением TFT-LCD с высоким разрешением
• Резервирование Внутренний съемный двигатель x 2
• Внутренний блок питания с возможностью горячей замены x 2
• Обработка каналов До 256 (комбинация входных каналов / Aux / Solo Group Busses)
• Автобусы До 128 автобусов Aux / Group с полной обработкой Mono / Stereo / LCR / 5.1
• Матрица До 48 Входов / 48 выходов с полной обработкой
• Группы управления До 36, выбирается для VCA-стиля, Moving fader, Mute Group
• Графический эквалайзер 48 х 48-полосный, усиление +/- 12 дБ
• Внутренний FX До 48 стереоэффектов, включающих 16 ревербераций с плавающей запятой и 32 задержки / хоруса / тона / усилителя

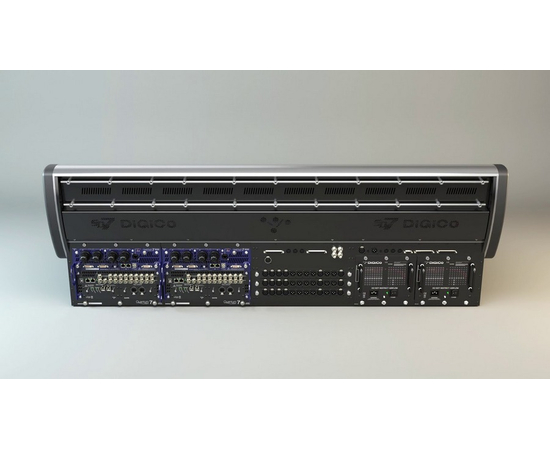

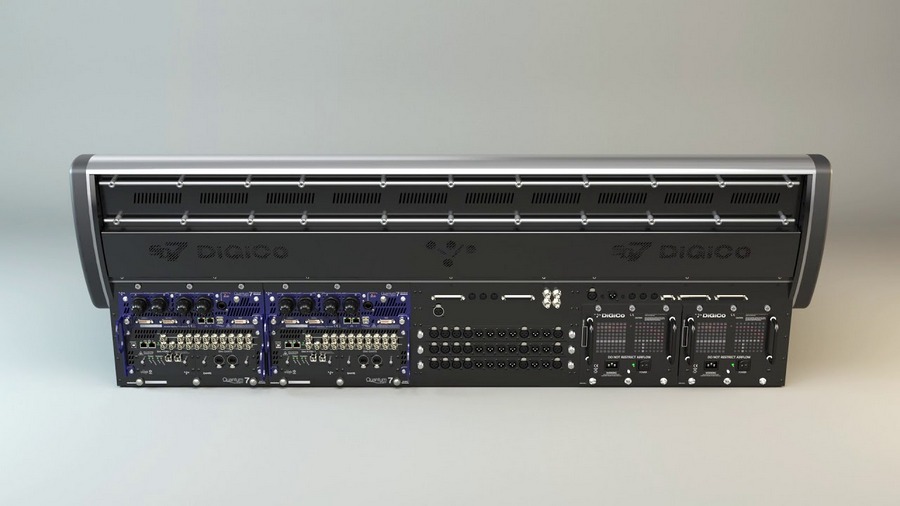

• Локальный ввод-вывод 12 x mic / line I / O, 12 x AES I / O
• 8 x интерфейсов MADI @ 48 кГц, 4 избыточных интерфейса @ 96 кГц, подключение BNC

Optocore

• Частота дискретизации 48 кГц / 96 кГц / 192 кГц (возможности обработки вдвое уменьшены на 192 кГц)
• GPI / GPO 16 в стандартной комплектации, расширяемый до 32
• Видеовходы x 2, выходы x 2
• Ext Sync Wordclock, AES, видео, MADI, Optocore
• Физические размеры 1496 мм (ш) x 875 мм (d) x 503 мм (ч)
• Вес 110 кг (270 кг с временной защитой)
• Требования к питанию 90V-260V, 50-60Hz, 600VA

Аудиотехника

• Частота дискретизации: 48 кГц, 96 кГц
• Задержка обработки: 2 мс Типичное значение @ 48k (60 стереоканалов, вход в сцену через выход LR для выхода на сцену) 1.1ms @ 96k
• Внутренняя обработка: до 44 бит, плавающая точка
• A> D & D> A: 24-битный бит бит бит
• Частотная характеристика: +/- 0,6 дБ (20 Гц - 20 кГц)
• THD: <0,05% @ Unity Gain: вход 10 дБ @ 1 кГц
• Channel Seperation: лучше, чем 90 дБ: (40 Гц - 15 кГц)
• Остаточный выход: <90dBu Типичный
• Шум: (20 Гц - 20 кГц)
• Вход микрофона: лучше, чем -126 дБ: эквивалентный шум
• Максимальный выходной уровень: + 22dBu
• Максимальный входной уровень: + 22dBu
• Входной канал спецификации канала
• Имя: User-Defined / Presets
• Выбор канала: Моно / Стерео / Мульти
• Входная маршрутизация: основной и альтернативный вход
• Аналоговый коэффициент усиления: от -20 до + 60 дБ
• Фаза: Нормальная / Реверс
• Цифровая обрезка: от -40 до +40 дБ
• Задержка:> 1 сек (грубый и тонкий контроль)
• DiGiTuBe: привод 0,01 - 50,0
• Смещение 0 - 6
• LPF: 20 - 20 кГц, 24 дБ / окт.
• HPF: 20 - 20 кГц, 24 дБ / окт.
• Вставить A: (Pre EQ / Dyn) Вкл. / Выкл.
• Эквалайзер: 4-полосный эквалайзер: параметрический или динамический (Low / Lowshelf, Lower-Mid / Lowshelf, Upper-Mid /
• Hi Shelf, Hi / Hishelf)
• On / Off
• Freq; 20 - 20 кГц +/- 18dB
• Q: 0,1 -20 (Параметрический) / 0,10-0,85 (полка)
• Динамический эквалайзер EQ On / Off
• Over / Under
• Band On / Off -60 - 0дБ
• Атака; 500us - выпуск 100 мс;
• Соотношение 10 мс - 10 с ; 1: 1 - 50: 1
• Динамика 1: одиночный или многополосный (3-полосный)

Компрессор:

• Порог включения / выключения ; -60 - 0дБ
• Атака; 500us - выпуск 100 мс ;
• Соотношение 10 мс - 10 с ; 1: 1 - 50: 1
• От 0 до + 40 дБ с опциональной ссылкой Autogain;
• Любой канал / шина
• Hi Crossover; 20Гц - 20 кГц
• Lo Кроссовер; 20 Гц - 20 кГц
• Колено: Жесткий, Мед, Мягкий
• Де-Эссер: Порог: 20% - 20 мс
• Выпуск: 1 мс - 100 мс
• Соотношение: 1: 1 - 50: 1
• Ess-Band: Прослушивание Вкл / Выкл
• Эсс-полосный фильтр Частота / Ширина: 20 Гц - 20 кГц
• Динамика 2: Вкл. / Выкл.
• Ворота / Дакер: Порог; -60 - 0дБ
• Атака; 50us - 100ms
• Hold; 2ms - 2s
• Release; 5 мс -
• диапазон 5 с ; 0 - 90 дБ
• Ключ; Любой источник
• Key Listen
• Freq / Width; 20 - 20 кГц

Компрессор:

• Hi Crossover; 20Гц - 20 кГц
• Lo Кроссовер; 20 Гц - 20 кГц
• S / C Источник: любой источник
• S / C Слушайте: Вкл / Выкл
• S / C Фильтр Частота / Ширина: 20 Гц - 20 кГц
• Вставить B: (Post EQ / Dyn) Вкл. / Выкл.
• EQ / Dyn: EQ / Dyn или Dyn / EQ

Отключение звука:

• Отключение звука канала / Жесткий звук
• Solo: Solo Buss 1 / Solo Buss 2 / Оба, Авто Соло

Безопасный канал:

• вход, эквалайзер, динамик, дополнительный, панорамирование, выцветание / отключение звука, вставки, шины, режимы,

Выходная маршрутизация:

• шина, вставка A, вставка B, FX
• Direct: вкл. / Выкл., Предварительная подача / предварительная увязка / пост-Fade, уровень +/- 18 дБ
• Фейдер: 100 мм моторизованный фейдер от ∞ до + 10 дБ

Спецификация канала обработки

• Aux / Group / Matrix Output
• Имя: User-Defined / Presets
• Фаза: Нормальная / Реверс
• Цифровая обрезка: от -20 до + 60 дБ
• Задержка:> 1 сек (управление грубой и тонкой)
• DiGiTuBe: привод 0,01 - 50,0
