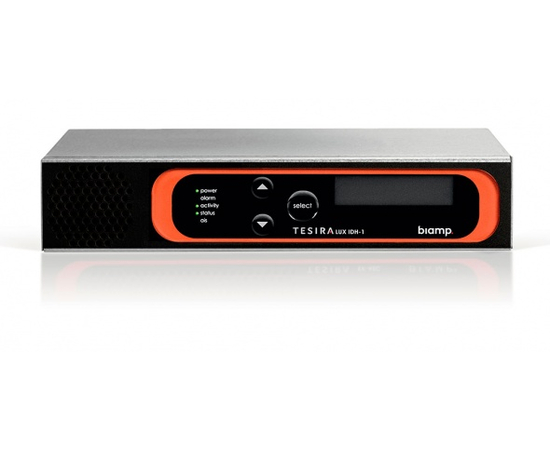

AVB відео енкодер BIAMP TESIRALUX IDH-1 (143174)

TesiraLUX IDH-1 являє собою AVB / TSN відеоенкодер, здатний передавати відеосигнали з дозволом до 4K60Гц, включно. Пристрій серверного класу IDH-1 є частиною медіасистеми Tesira, налаштовується за допомогою програмного забезпечення Tesira.

Енкодер IDH-1 призначений для передачі цифрових аудіо і відеосигналів в єдиній мережі Ethernet по протоколу AVB / TSN. Таким чином управління синхронізацією відео і промовою (lip sync) стає простіше, а сигнал передається (включаючи масштабування) з затримкою не більше 2-х кадрів. Завдяки єдиній програмній платформі Tesira полегшується процес проектування, конфігурації і управління системою; скорочується час розробки, необхідне для розгортання комплексної мультимедійної системи. Управління пропускною здатністю налаштовується програмно за рахунок регулювання параметрів: максимальний дозвіл, частота кадрів і ступінь компресії. Передача сигналів AVB / TSN на вибір може здійснюватися на швидкості 1Gb або 10Gb, в той час як керуючі сигнали передаються окремо через порт Ethernet 1Gb.

Відеоенкодер IDH-1 підтримує роботу з 8-ю аудіоканалів PCM для ембеддірованного і де-ембеддірованного звукового сигналу, оснащений 2 мікрофонними / лінійними аналоговими входами. Пристрій TesiraLUX IDH-1 призначений в роботи в складі комплексної АВ-системи в конференц-залах, навчальних аудиторіях, де важлива синхронізація аудіо / відео-інформації з низькою затримкою при передачі.
Технічні характеристики: < / p>

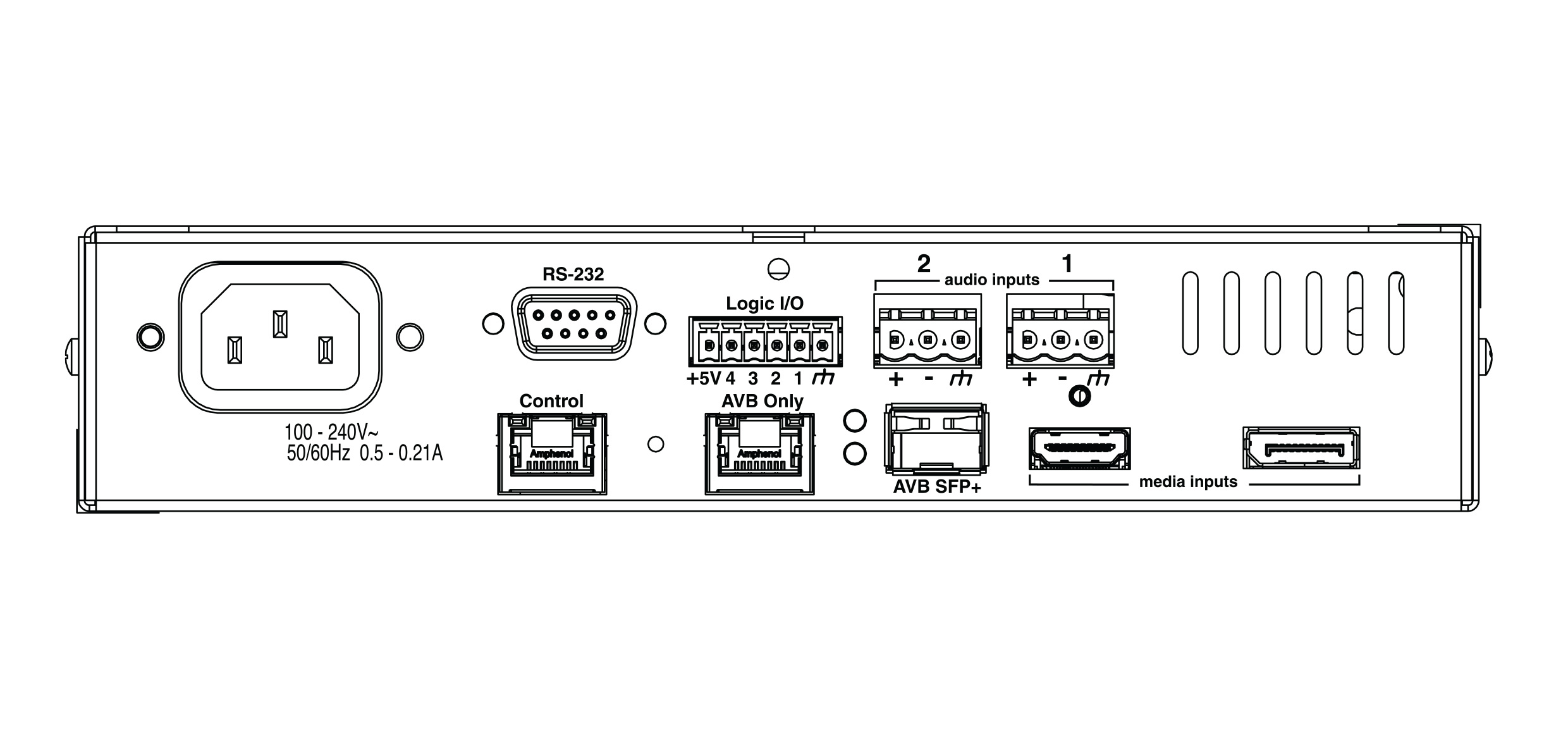

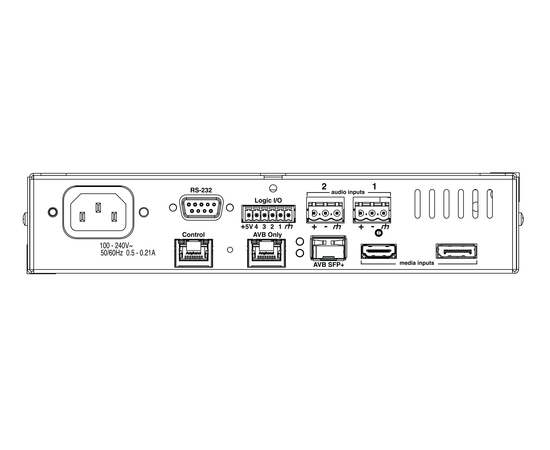

• Управління: RJ-45 з кабелем Ethernet (CAT5, CAT5e, CAT6, or CAT7)
• Мережеві підключення: 1Gb: RJ-45 з Ethernet (CAT6 або CAT7) або SFP + 10Gb: SFP +

• -Підтримує дозвіл: До 4K60, включно
• -Раз'еми: HDMI, DisplayPort
• Кольорова палітра: Up to Rec. 2020
• -Кольорове модель: YUV, RGB
• - HDR підтримка: HDR 10
• -Кольорове Субдіскретізація: 4: 4: 4, 4: 2: 2 , 4: 2: 0
• Глибина кольору: 8-біт, 10-біт, 12-біт, 16-біт
• Затримка: <2 кадрів (33мс)
• HDMI Аудіо формат: 8-канальний PCM

Логічні входи / виходи:

• Logic Input Trigger: Сухий контакт або 5В TTL
• LED Driver: 5V / 10mA поканально
• Logic Output Type: Відкритий колектор; Sink 40V / 300mA на вихід RS-232 57600/8-N-1

Аналогові аудіо входи:

• Частотний діапазон (20Гц ~ 20кГц, + 4dBu): + 0 / -0,25дБ
• THD + N (20Гц ~ 20кГц): посилення 0dB, вхід + 4dBu: <0,006% / посилення 54dB, вхід -5 0dBu : <0,040%
• EIN (20Гц ~ 20кГц, посилення 66дБ, 15 0 Ом) <-125dBu
• Динамічний діапазон (20Гц ~ 20к Гц, 0дБ):> 108дБ
• Вхідний імпенданс (симетричний): 8кОм
• Максимальний вхід: + 24dBu
• Діапазон вхідного посилення (з кроком 6дБ): 0 - 66дБ
• Crosstalk , channel to channel, 1kHz: посилення 0дБ, вхід + 4dBu: <-85 дБ / посилення 54дБ, вхід -5 0dBu: <-75 дБ
• Частота дискретизації: 48 кГц
• Перетворювач А / Ц: 24-біт

Особливості:

• Напруга живлення: +48 VDC (7mA / input)
• потужність (100 -240VAC 50 / 60Hz): TBD
• Робоча температура: 0 - 40 ° C
• Вологість: 0-95% відносить. (Не конденс.)
• Габаритні розміри (вх Ш х Г): 44 мм х 216 мм х 264 мм
• Відповідність стандартам FCC Part 15B (USA)
• UL and C-UL (USA and Canada)
• CE Marked (Europe)
• RoHS Directive (Europe)
