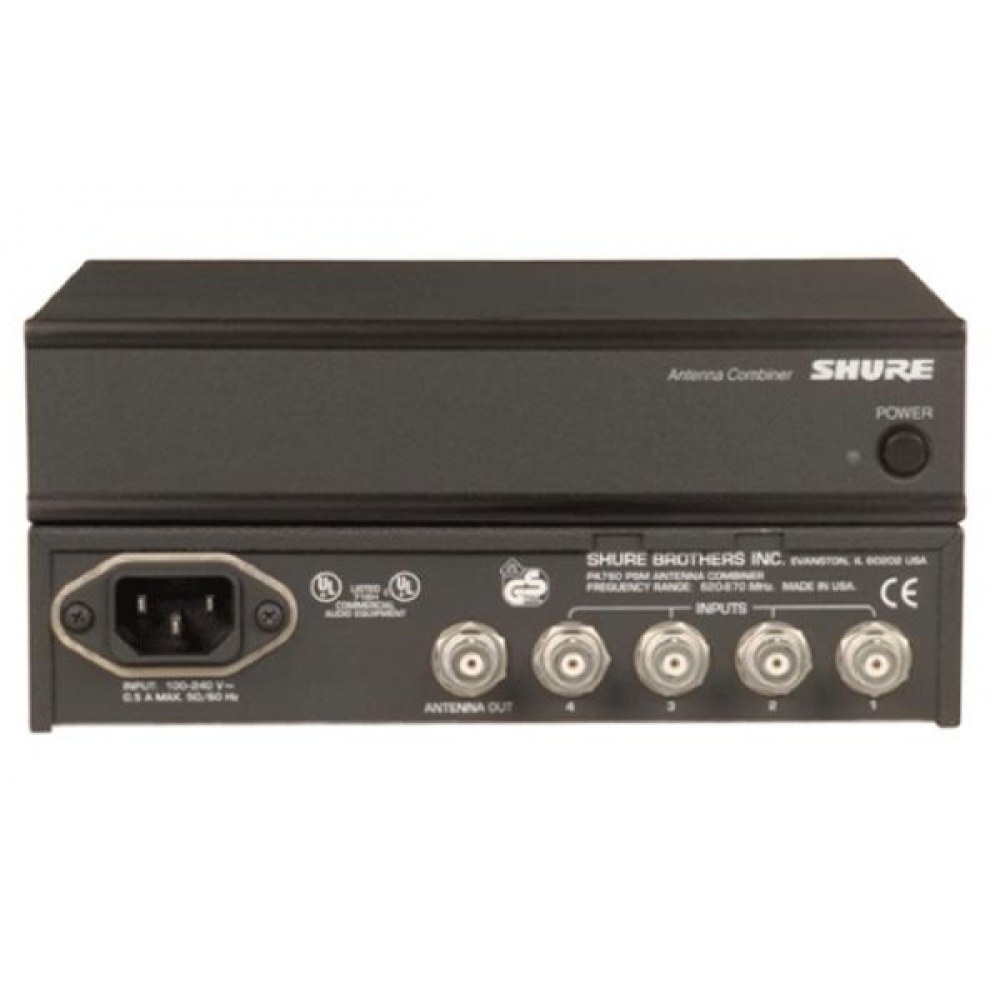

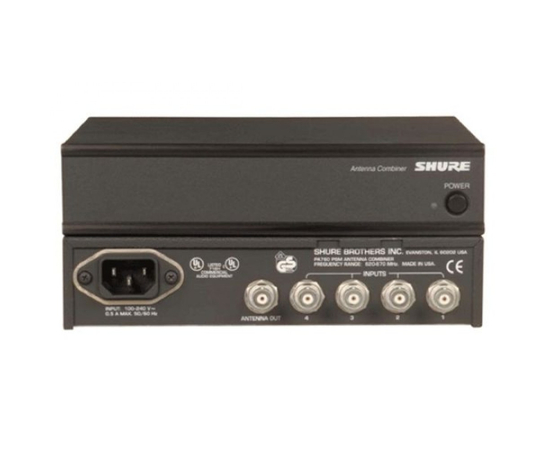

Shure PA-серії UHF антени призначені, для чотирьох передавачів. Пристрій поєднує в собі чотири передавача бездротової PSM до однієї антени.
- PA760 620-670 МГц використовується з P6T P7T і передавачами
- PA770 722-756 МГц використовується з P4T і P7T -HF передавачами
Особливості: до чотирьох бездротових передавачів можуть бути об'єднані в одну передавальну антену. Низький рівень шуму і інтермодуляционних спотворень. PA антени Combiner підтримує чистий сигнал з мінімальним спотворенням. Чотири підсилювача для поліпшення лінійної продуктивності. Зовнішня антена.
Технічні характеристики:
- UHF: PA760: 620 до 670 МГц; PA770: 720 до 750 МГц
< li> Система посилення: 0 дБ (+2 дБ, -4 дБ) - Порт введення / виведення: Менш ніж 1.7: 1
- Вихідний порт ізоляції: Понад 23 дБ
- Третій пункт перехоплення порядку (3 УПІ) Більш ніж 25 дБм
- Вхід змінного струму: від 100 до 240 В змінного струму, 50/60 Гц (залежить від країни)
- Максимальний струм вхідного: 0,5 A
- Максимальна вхідна потужність RF: +20 ДБм (100 мВт)
- Опір: 50 Ом, номінальна
- Діапазон робочих температур: -7 ° С до +49 ° С
- Габаритні розміри: 44,5 мм х 197,4 мм х 225,6 мм в глибину; (1,75 дюйма х 7,770 х 8,880 дюйма дюйма)
- Вага нетто: 1,34 кг
- Вхід / вихід тип коннектора: BNC-типу (4 входи, 1 вихід) < / li>
