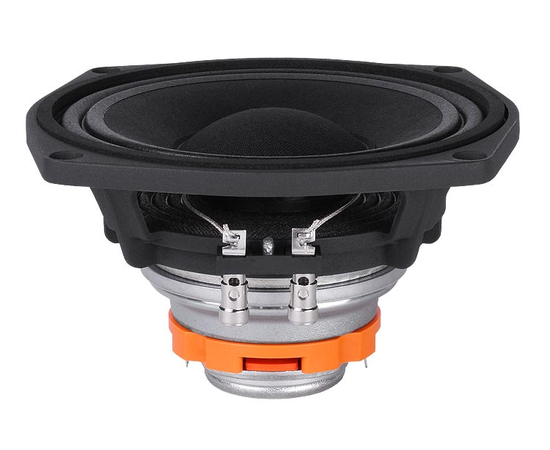

Коаксіальний динамік FaitalPRO 6HX150 (124783)

Технічні характеристики:

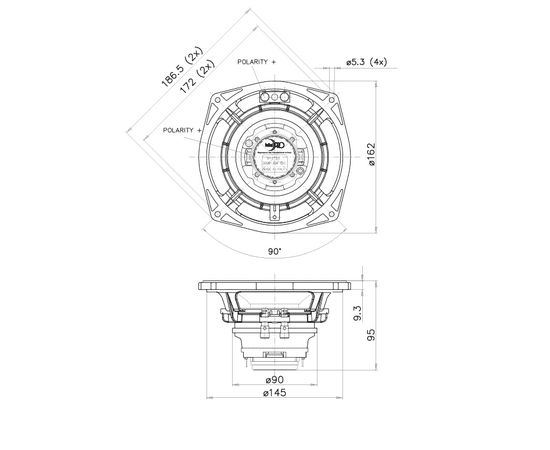

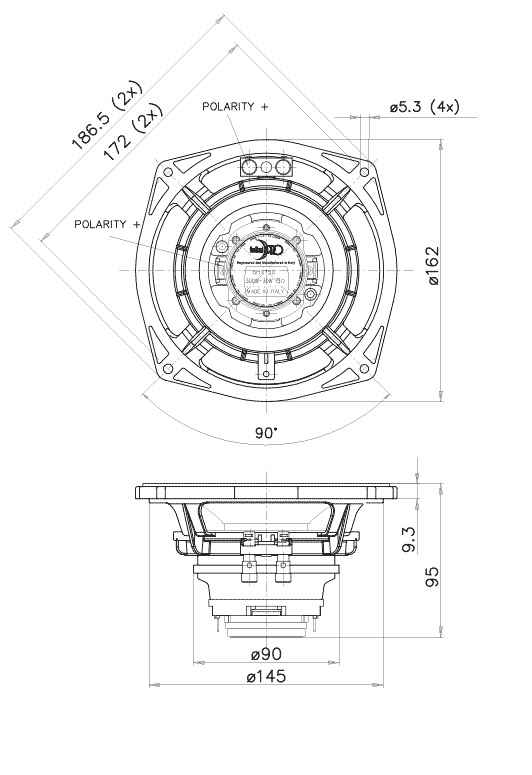

• Номінальний діаметр: 160 mm (6 in)
• Зовнішній діаметр: 186.5 / 162 mm (7.34 / 6.37 in)
• Діаметр болтової групи: 172 mm (6.77 in)
• Діаметр захисного профілю: 147 mm (5.79 in)
• Глибина: 95 mm (3.74 in )
• товщину фланця і прокладки: 9.3 mm (0.37 in)
• Вага-нетто: 1.3 Kg (2.9 lb)
• Розмір пакувальної коробки: 202 x 202 x 134 mm
• Вага брутто: 2.8 Kg (6.2 lb)

Електричні параметри (НЧ / ВЧ):

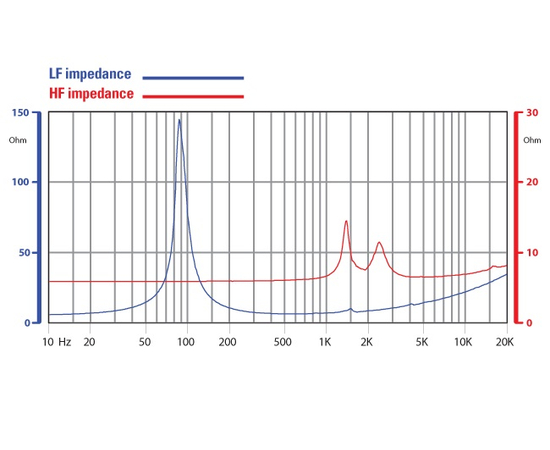

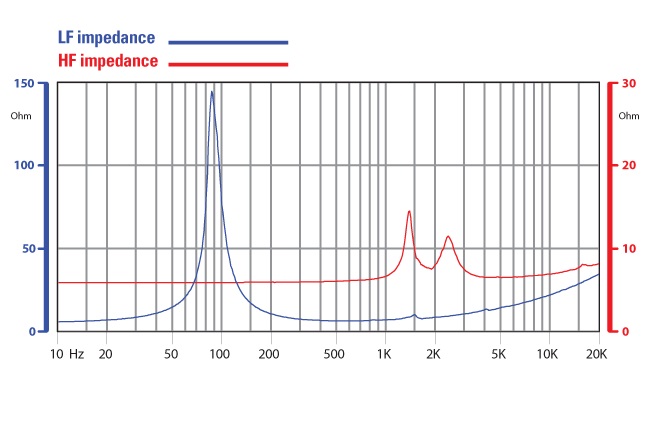

• Номінальний імпеданс: 8 Ом / 8 Ом
• Мінімальний імпеданс: 6 Ом / 6.3 Ом
• Потужність AES (1):150 W / 15 W
• Максимальна потужність (2): 300 W / 30 W

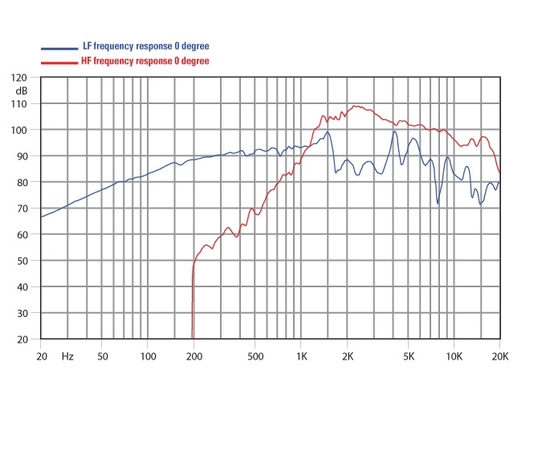

• Чутливість (1W / 1м) (3): 93 dB / 104 dB

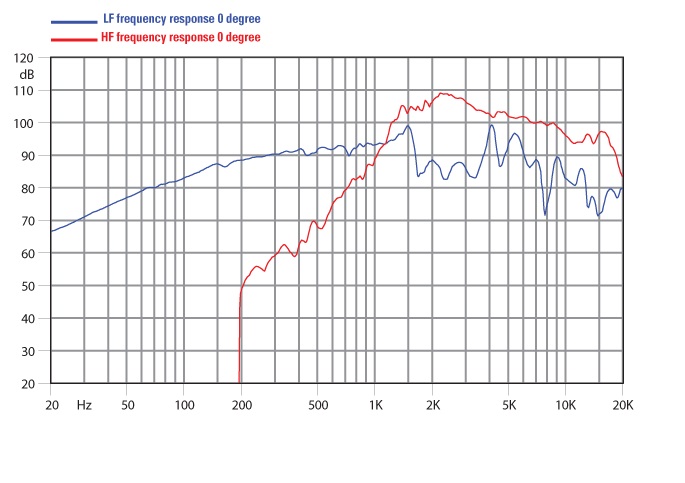

< li> Діапазон частот: 90? 5000 Hz / 1500? 18000 Hz
• Діаметр котушки: 52 mm (2 in) / 25 mm (1 in)
• Матеріал обмотки: Мідь / Мідь
• Матеріал каркаса котушки: Скловолокно / каптона
• Глибина обмотки: 10.7 mm (0.42 in) / 1.7 mm (0.07 in)
• Магнітний зазор: 6 mm ( 0.24 in) / 2 mm (0.08 in)
• Щільність потоку: 1.35 T / 1.3 T
• Мінімальна частота розділу (4): - / 1.7 Hz

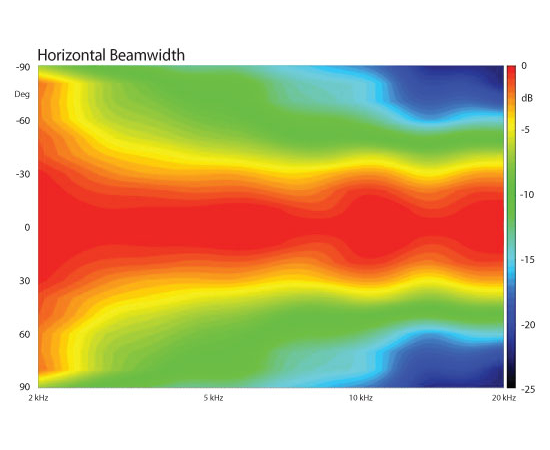

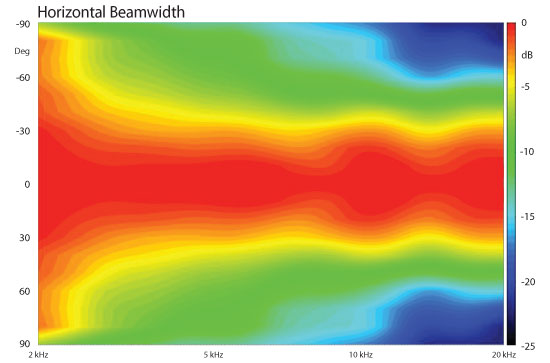

• кут дисперсії: - / 90 °
• Матеріал діафрагми: - / Кетон полімер
• Форма діафрагми: - / Купол
• Магніт: неодимовий кільце / -
• Матеріал кошика: Алюміній / -
• Демодуляція: Алюмінієве кільце / -
• Подивись (5): Потрійний тор / -
• Чистий обсяг повітря, зайнятий динаміком : 0.6 dm ^ 3 (0.021 ft ^ 3) / -
• Профіль центрирующей шайби: Одинарний з постійною висотою профілю / -

Параметри Тіля-Смолла ( НЧ):

• Fs: 88 Hz
• Re [НЧ]: 5.5 Ом
• Re [ВЧ]: 6 Ом < / li>
• Qes: 0.35
• Qms: 8.3
• Qts: 0.33
• Vas: 5.60 dm ^ 3 (0.20 ft ^ 3)
• Sd: 130 cm ^ 2 (20.15 in ^ 2)
• Xmax (6): 4.35 mm
• Xdamage (7): 10.15 mm
< li> Mms: 14 g
• Bl: 12 N / A
• Le: 0.64 mH
• Mmd: 13.3 g
• Cms: 0.20 mm / N
• Rms: 1 Kg / s
• Eta Zero : 1.22%
• EBP: 251 Hz

Примітки:

• (1) Двогодинний тест згідно AES 2-1984 версія 2003 г.
• (2) Максимальна потужність визначається як на 3 дБ вище номінальної потужності.
• (3) Чувствітльность ВЧ ланки усереднена на частотному діапазоні
• (4) 12 дБ / окт або вищий фільтр ВЧ
• (5) Оброблений поликоттон
• (6) Xmax = [(глибина обмотки - глибина магнітного зазору) / 2 ] + (глибина магнітного зазору / 3)
• (7) Максимальна рух до незворотного пошкодження
