Комутатор Kramer VS-1001xlm (67880)

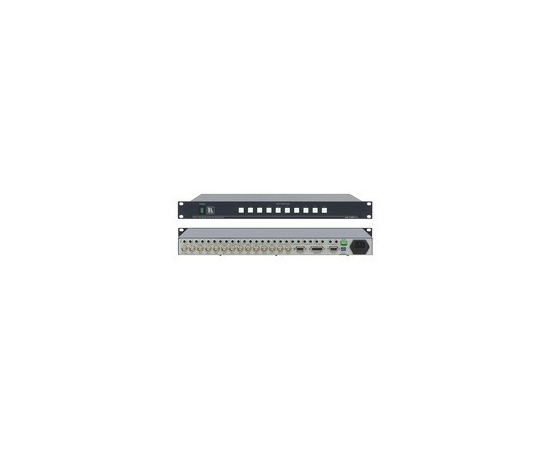

Комутатор Kramer VS-1001xlm
Пристрій призначений для комутації звукових стереосігналов і композитних відеосигналів з перемиканням в інтервалі кадрового імпульсу, що гасить.
Kramer VS-1001xlm комутує 10 входів на один вихід.
Завдяки тому, що вихід має функцію підсилювача-розподільника, що подає сигнал на три паралельних відео & shy; і аудіовиходу, один сигнал можна подавати на три відеорекордера, монітора і т.п.
Так як комутація відбувається в інтервалі кадрового імпульсу, що гасить, то при використанні синхронізованих джерел перехід здійснюється без підривів.
Пристрій підтримує управління за допомогою кнопок на передній панелі, по інтерфейсах RS & shy; -232, RS & shy; -485, а також ДУ замиканням контактів.
Легко інтегрується в більш розгалужені комутаційні системи. Наприклад, з'єднання двох комутаторів VS-1001xlm дозволяє отримати комутатор 10: 1 для Y / C (S- & shy; video), трьох - дляYUV, чотирьох - для RGBS і т.д.
Комутатор виконаний в міцному і надійному корпусі і встановлюється в стандартну 19 "стійку, займаючи висоту 1 Unit.
Завдяки широкій смузі пропускання він є повністю прозорим елементом на шляху проходження сигналу.
Технічні характеристики
Входи10 відео (композитний або одна складова компонентного), 1 В / 75 Ом, роз'єми BNC; 10 аудіо стерео, +4 dBm, 10 кОм, роз'єми RCA; 1 зовнішнього синхросигналу (або композитний відео), 1 В / 75 Ом, роз'єм BNC.
Виходи1х3 відео (композитний або одна складова компонентного), 1 В / 75 Ом, роз'єми BNC (xlm); 1х3 аудіо стерео, до 28 В / 50 Ом, (24 dBm), роз'єми RCA (xlm).
Смуга пропускання відеосігнала400 МГц на рівні -3 дБ (для 1201xl - 250 МГц).
Диференціальна фаза0,03 °.
Диференціальне усіленіе0,04%.
К-факторМенее 0,05%.
Ставлення відеосигнал / шумБолее 77, 6 дБ.
Коефіцієнт гармонік0,02%.
НелінейностьМенее 0,1%.
Смуга пропускання аудіосігнала55 кГц на рівні -0,1 дБ.
Ставлення аудіосигнал / шумБолее 90,29 дБ.
Перехресні перешкоди (аудіо) -79 дБ.
РегуліровкіОт 12 до 4 сенсорних перемикачів на передній панелі, порти RS- & shy; 232, RS & shy; -422, ДУ замиканням контактів.
2-я гармонікаМенее 0,003% на частоті 1 кГц.
Джерело живлення ~ 230 В, 50/60 Гц.
МассаОколо 3,1 кг.
Габарити (Ш * Г * В) 19 "x 7" x 1 U; встановлюється в стандартну 19 "стійку.
В комплектеСетевой шнур, ПО для Windows®, нуль & shy; модемний адаптер.
Застосування
< div> Мовні студії (перемикання між камерами в режимі реального часу) МассаОколо 3,1 кг.
