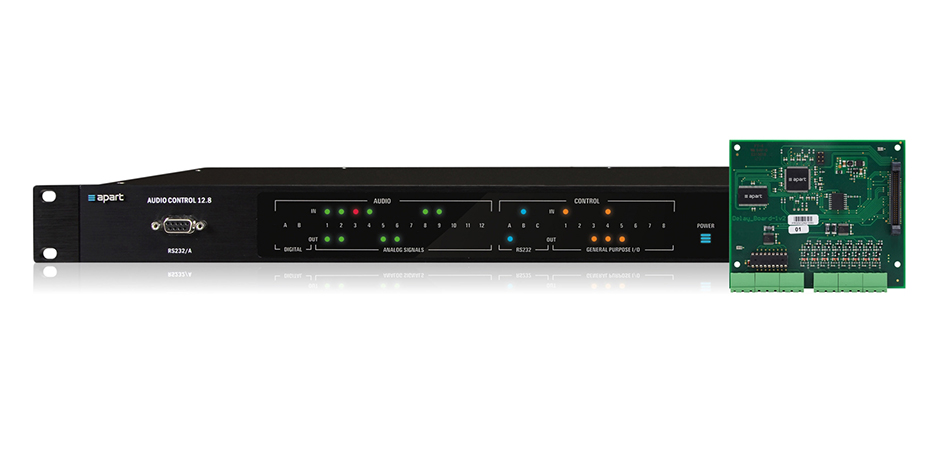

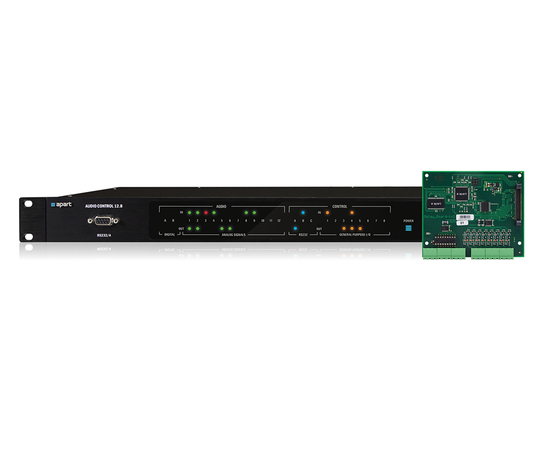

Матричний мікшер APART AC12.8SET (126324)

Пристрій має 12 входів (6 симетричних, 6 лінійних), 8 лінійних виходів, стерео SPDIF вхід / вихід. Всі входи можуть бути налаштовані в режими стерео / моно.

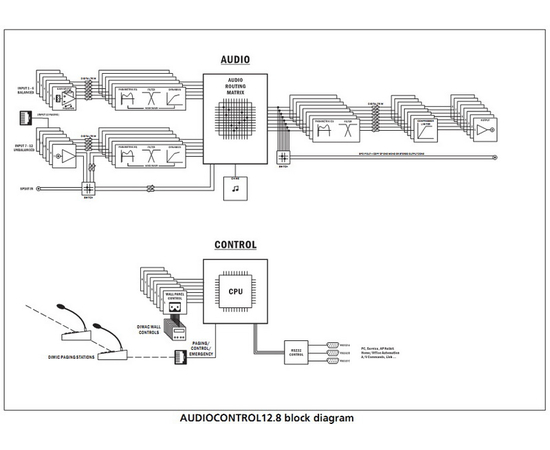

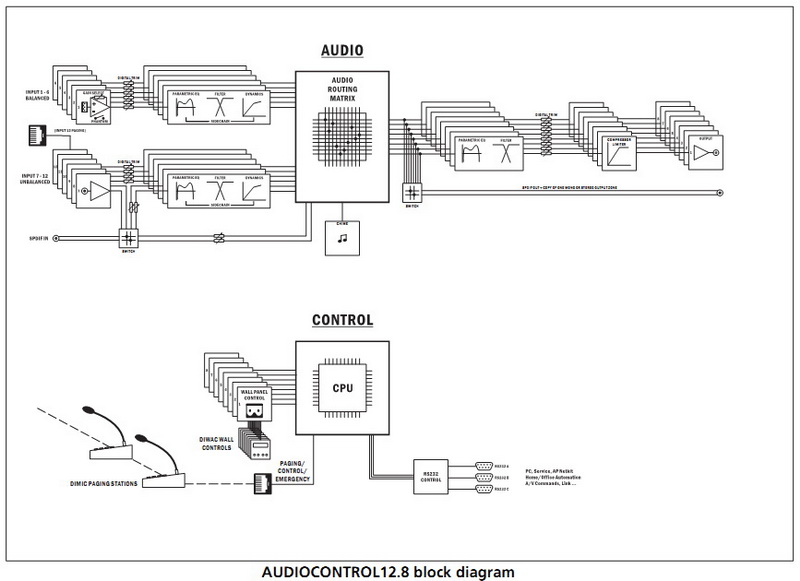

Виходи конфігуруються в режимах стерео / моно, в форматі 2.1 або як моно / стерео кросовер. 12-й вхід може бути використаний для підключення пейджингових мікрофонів. Три серійних порту RS232 забезпечують управління зовнішніх пристроїв. Внутрішній DSP процесор обробляє аудіо сигнал від входу до виходу в єдиному потоці, без проміжних перетворень сигналу.

Управління та пейджинг.

Через роз'єм RJ45 (12-й вхід) можливе підключення до 120 пейджингових станцій.

Пейджинговий станція DIMIC12 має 12 програмованих кнопок, які крім осущественія пейджінга в задану зону або групи зон, можуть здійснювати різні функції - управління громкогостью, вибір і управління джерелами звуку і т.п. Для розширення можливостей системи, можливо подлюченіе (до 7 одиниць) 12-ти кнопкових панелей DIMIC12S або однокнопочні панелей DIMIC1.

Настінна ранель управління DIWAK служить для вибору аудіо джерела і регулювання гучності. Підключення панелей овуществляется через серійний порт звичайним 2-х провідним кабелем.

Опціонально можлива установка модуля розширення NETKIT-RS, що дозволяє управляти матрицею з планшета або смартфона через веб інтерфейс.

Конфігурація

AUDIOCONTROL12.8 поставляється з заводськими установками, які дозволяють використовувати пристрій без попереднього програмування. Базові предустановки представляють 5 стереофонічних лінійних входів і 4 стереофонічні вихідні зони. Розширене конфігурування вимагає підключення зовнішнього комп'ютера і здійснюється за допомогою програми GII (графічного інсталяційного інтерфейсу).

GII (графічний інсталяційний інтерфейс).

За допомогою GII (Graphical Installer Interface) конфігурація і адміністрування AUDIOCONTROL12.8 за допомогою комп'ютера, підключеного через COM порт. Аудіомонітор дозволяє контролювати аудіо сигнал на всіх етапах проходження тракту. Після закінчення конфігурації можливо роздрукувати отриманий результат (включаючи Періфірійная пристрою) у вигляді блок схеми. Конфігурація може бути збережена на комп'ютері у вигляді бекапу і використана для відновлення або відтворення на інших пристроях.

Для проведення поглибленого (рівень "експерт") конфігурації AUDIOCONTROL12.8 необхідно мати код доступу Expert Level. Отримання коду передує курс Сертифікаційної програми навчання з наступною здачею контрольного он-лайн заліку на сайті виробника.

Поглиблений рівень конфігурації надає доступ до налаштувань еквалайзерів, цифрової обробки, призначенню кнопок станцій пейджінга, запису і відтворення сценаріїв (макросів).

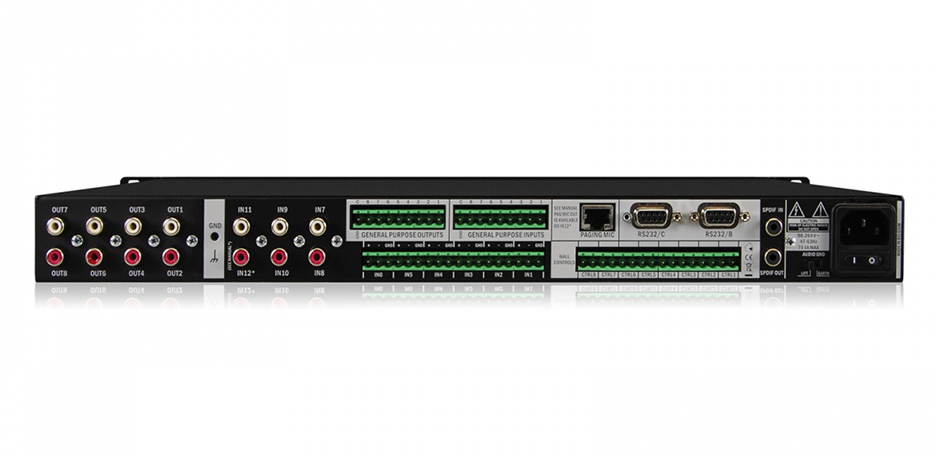

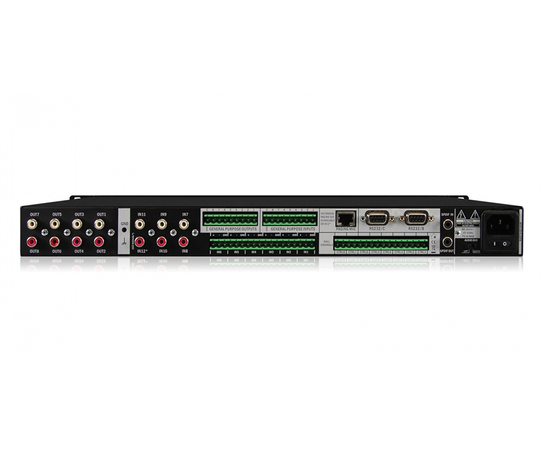

Аналогові входи 1-6: симетричні, тип - євроблоки

• Індивідуальне фантомне живлення 24 VDC
• Діапазон регулювання чутливості: 0 - 20 dB
• Імпеданс: 6 k?
• Максимальні вхідні рівні 1-6: режим 1 (attenuator): +18 dBV; режим 2 (no gain): +9 dBV; режим 3 (low gain): -10 dBV; режим 4 (high gain): -26 dBV
• Симетричні входи 1-6: режим 1 (attenuator): 100dB un-weighted; режим 2 (no gain): 100dB un-weighted; режим 3 (low gain): 89dB un-weighted; режим e 4 (high gain): 77dB un-weighted

Чи не симетричні входи 7 - 12 на RCA

• Діапазон регулювання чутливості: 0 - 20 dB
• Імпеданс 10 k?
• Максимальні вхідні рівні: +18 dBV
< li> Співвідношення сигнал / шум 100dB (невиважених)

SPDIF стерео цифровий вхід на RCA2. 24 біт, частота семплірованія 48 kHz

Несиметричні виходи 1-8:

• Вихідний імпеданс <100?
• Діапазон регулювання виходу: -12dB to + 6dB
• Коефіцієнт нелінійних спотворень 0,005% (не зважене)
• Максимальні вхідні рівні +5 dBV, в режимі boost до + 20dBV

Дистанційне керування:

• До 120 DIMIC1 / DIMIC12 / DIMIC12S пейджингових станцій (підключення RJ45)
• До 8 x DIWAC настінних панелей (підключення по 2-х провідного кабелю)
