Мікшер EUROCOM MA4000M (121318)

Професійний мікшер EUROCOM MA4000M відрізняється особливою функціональністю і простотою використання, придатний для монтажу на стійці і ідеально підходить для використання в складі комерційних звукових систем, які встановлюються в ресторанах, барах, магазинах, спортклубах, SPA-салонах і сучасних церквах. Спроектований з урахуванням простоти використання для технічно необізнаних користувачів, мікшер MA4000М має інтуїтивно зрозумілу передню панель і всі необхідні елементи управління на задній панелі, які дають установника неймовірну гнучкість варіантів настройки мікшера в залежно від обставин у монтажу системи.

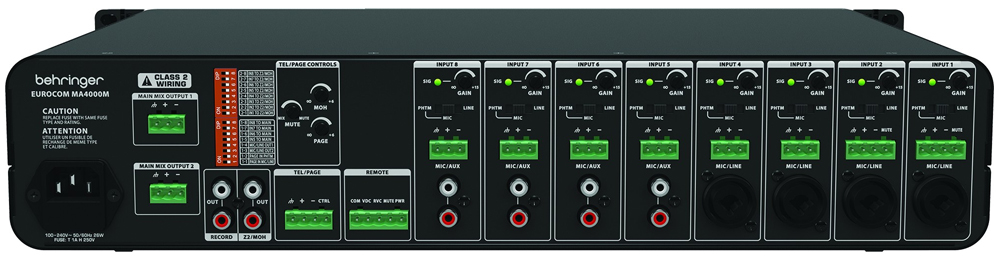

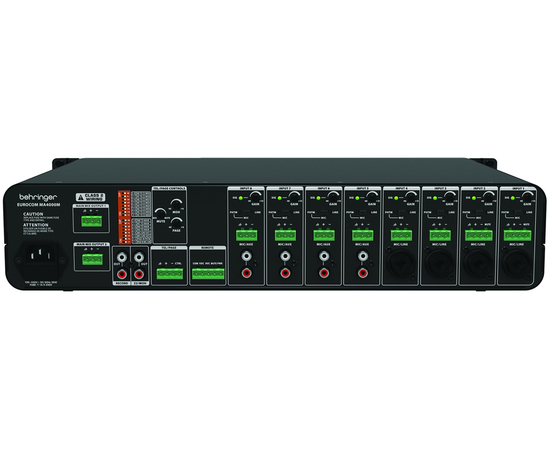

В мікшері MA4000M є вісім основних каналів збалансованих і незбалансованих входів від джерел лінійного сигналу або мікрофонів, як стандартних, так і з фантомним живленням. Всі канали підключаються через роз'єми Euroblock (шість 3-контактних і два 4-контактних роз'єми з контактами управління блокуванням звуку), обладнані окремими індикаторами наявності сигналу і регуляторами чутливості. Входи 1-4 мають комбіновані роз'єми XLR / TRS, а входи 5-8 мають по два роз'єми RCA для підключення CD / MP3-плеєрів, кабельних коробок або ТВ / радіо-тюнерів, сигнал з яких в подальшому підсумовується в один моно-канал. Так само є 4-контактний роз'єм Euroblock для підключення пристроїв виведення голосових повідомлень і 5-контактний роз'єм Euroblock для підключення віддалених пристроїв управління.

Все монофонические виходи мікшера MA4000M виведені на два 2-контактних роз'єми Euroblock (виходи головного міксу ) і дві пари роз'ємів RCA (одна пара "Record" для підключення пристроїв запису сигналу з підсилювача головного міксу перед обробкою і друга "Zone 2 / MOH" для подачі сигналу на допоміжну систему звукопідсилення). В шину змішаного сигналу "Zone 2 / MOH" подається тільки сигнал з входів, які призначаються DIP-перемикачами "Z2 / MOH" на задній панелі. За допомогою DIP-перемикачів так само визначається тип вихідного сигналу шини головного міксу (мікрофонний / лінійний), підключення входів 5-8 до шини головного міксу і настройка входу для подачі голосових повідомлень. Передбачені регулятори рівня сигналу на виході "Zone 2 / MOH", рівня сигналу голосових повідомлень і рівня придушення фонового звуку в режимі блокування при виведенні голосових повідомлень.

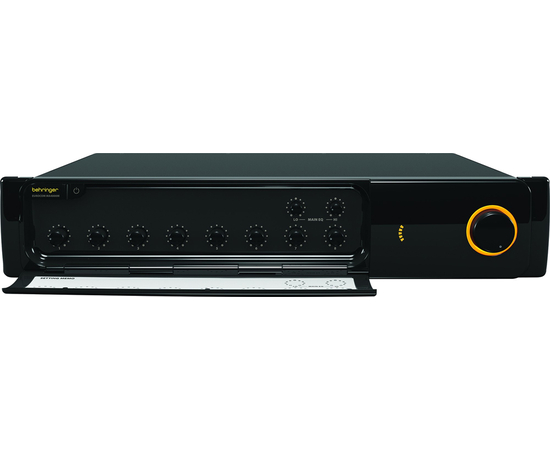

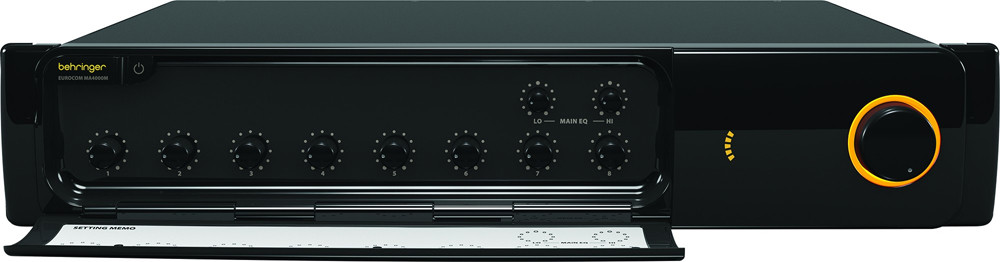

На передній панелі мікшера є регулятори рівня вхідного сигналу, тембру НЧ і ВЧ для налаштування звуку під будь-які умови. Основний регулятор гучності має світлову підсвічування в формі кільця, яке світиться жовтим кольором при включенні живлення і блимає червоним кольором при перевантаженні за рівнем сигналу. Так само на передній панелі передбачений індикатор рівня вихідного сигналу мікшера.

Поєднуючи в собі виняткові можливості конфігурації і всі необхідні функції для змішування сигналу і виведення голосових повідомлень, мікшер MA4000M є багатофункціональним і простим в управлінні пристроєм, який може встановлюватися на стійці і використовуватися в складі самих різних комерційних звукових систем, що встановлюються в готелях, роздрібних магазинах, кімнатах відпочинку та ділових зустрічей.

Особливості EUROCOM MA4000M:

• з окремими регуляторами рівня сигналу
• У комплекті додаються знімні бічні кронштейни для монтажу на стійці, декоративні кришки для гвинтів, пустотілі насадки для блокування ручок управління, мережевий кабель живлення за стандартом МЕК і всі необхідні штекера до роз'ємів Euroblock

Технічні характеристики EUROCOM MA4000M:

Аудіо-входи

• Мікрофонні / лінійні входи 1 і 2
• Тип: 2 входи на комбінованих роз'ємах XLR / TRS? дюйма і 2 паралельно підключених 4-контактних роз'єми Euroblock
• Вхідний опір: Мікрофонний вхід: 600 Ом, від -50 до 0 дбн
• Лінійний вхід: 600 Ом, від -27 до 0 дбн (електронно-збалансовані входи)
• Мікрофонні / лінійні входи 3 і 4
• Тип: 2 входи на комбінованих роз'ємах XLR / TRS? дюйма і 2 паралельно підключених 3-контактних роз'єми Euroblockт
• Вхідний опір: Мікрофонний вхід: 600 Ом, від -50 до 0 дбн
• Лінійний вхід: 600 Ом, від -27 до 0 дбн (електронно-збалансовані входи)
• входи 5-8
• Тип: Чотири електронно-збалансованих входу на 3-контактних роз'єми Euroblock
• Вхідний опір: Мікрофонний вхід : 600 Ом, від -50 до 0 дбн
• Лінійний вхід: 600 Ом, від -27 до 0 дбн

Додаткові входи:

• Тип: 4 незбалансованих стерео-входу "AUX" на роз'ємах RCA з подальшим підсумовуванням в один моно-сигнал
• Вхідний опір: 10 кОм, -10 дбн
• Вхід "Tel / Page": Один 4-контактний роз'єм Euroblock
• Вхідний опір: Мікрофонний вхід: 600 Ом, від -50 до 0 дбн
• Лінійний вхід: 600 Ом, від -27 до 0 дбн
• Напруга живлення: 24В пост. струму, вкл. / викл. для входів 1-8 і "Tel / Page"

Аудіо-виходи

• Виходи головного міксу 1 і 2: Два 3-контактних роз'єми Euroblock з перемикається рівнем вихідного сигналу (лінійний / мікрофонний)
• Вхідний опір: 1 кОм, -40 дбн
• 600 Ом, 0 дбн (електронно-збалансовані виходи) < / li>
• Вихід "Zone 2 / MOH": Два роз'єму RCA
• Вихідний опір: 600 Ом, 0 дбн, Контакти роз'єму:
  • Віддалений регулятор гучності (RVC): для потенціометра 10кОм з лінійною характеристикою
  • Вкл. / Викл. живлення: для подачі напруги + 5В пост. струму (контакт без напруги)
  • Блокування звуку (Mute): На контакті присутня напруга 5В пост. струму; при замиканні на землю струм <10мА; напруга 0В - команда управління
  • живлення віддаленого пристрою управління: +5 В пост. струму з обмеженням 100мА і захистом від КЗ
  • "Tel / Page": Один 4-контактний роз'єм Euroblock (1 контакт підключення віддаленого пристрою управління)
  • Блокування звуку (Mute): На контакті присутня напруга 24В пост. струму; при замиканні на землю струм <10мА; напруга 0В - команда управління
  • Входи 1 і 2: Два 4-контактних роз'єми Euroblock (1 контакт підключення віддаленого пристрою управління)
  • Блокування звуку (Mute): На контакті присутня напруга 24В пост. струму; при замиканні на землю струм <10мА; напруга 0В - команда управління

  Індикатори

  • живлення: жовте світіння кільця
  • Перевантаження за рівнем сигналу / захист: червоне свічення кільця
  • Вихідний рівень: шкала індикації рівня сигналу на виході з світлодіодів жовтого і червоного кольору (перевантаження)

  Джерело живлення (запобіжники)

  • Напруга живлення мережі: 100-240В ~, 50-60 Гц
  • Запобіжник: Т1А Н 250В
