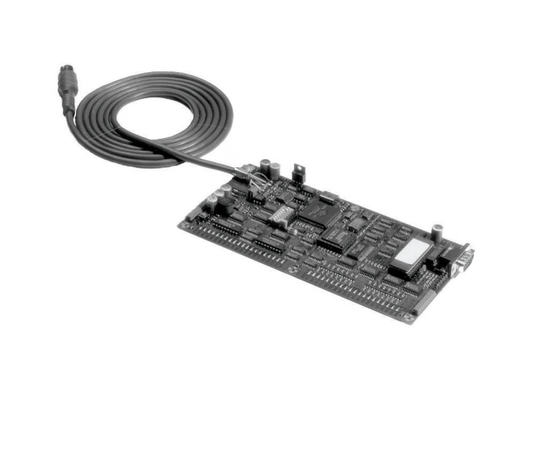

Плата передачі даних для конференц-систем Bosch DCN-DDB (50369)

DCN-DDB - це друкована плата, яка використовується з таким цифровим обладнанням, як табло конференц-залу, записуючі пристрої та контролери камер, для забезпечення передачі даних в системі DCN Next Generation. Плати розподілу даних забезпечують передачу даних в системі управління конференцією, наприклад, для дистанційного керування проекторами, освітленням, шторами, проекційними екранами і т. П. Плата встановлюється в зовнішньому обладнанні і має послідовний порт RS232 зі швидкістю передачі даних 9600 або 1200 бод, обраній з допомогою вбудованих мікроперемикачів. Всі вхідні і вихідні лінії плати ізольовані гальванічними розв'язками. Можлива подача живлення на плату від джерела системи DCN Next Generation або від зовнішнього джерела живлення. Є додаткова можливість управління індикаторами запитів перекладачів «Говоріть повільніше» і «Потрібна допомога». Коли перекладач натискає кнопку «Говоріть повільніше» або «Потрібна допомога», активізується інша ланцюг управління виходом DDB, яка може управляти індикатором на робочому місці голови або оператора.

Особливості:

• управління інформаційними табло.
• Передача даних для дистанційного керування зовнішнім устаткуванням.
• управління індикаторами «Говоріть повільніше» і «Потрібна допомога».

Функції:

• Кнопка ініціалізації зі світлодіодним індикатором.
• Кабель довжиною 2 м з обпресувати шестиконтактних круглої виделкою.
• Багатоконтактні роз'єм на платі для: кнопки ініціалізації і світлодіодного індикатора; восьмирозрядного паралельного інтерфейсу введення / виводу.
• дев'ятиконтактний гніздо виходу Sub-D інтерфейсу RS232.

Технічні характеристики:

• Зовнішнє джерело живлення: 7,5 - 35 В постійного струму.
• Розміри (В x Ш): 100 x 200 мм.
