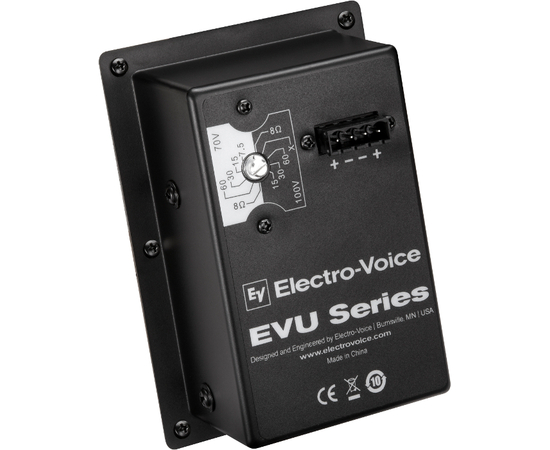

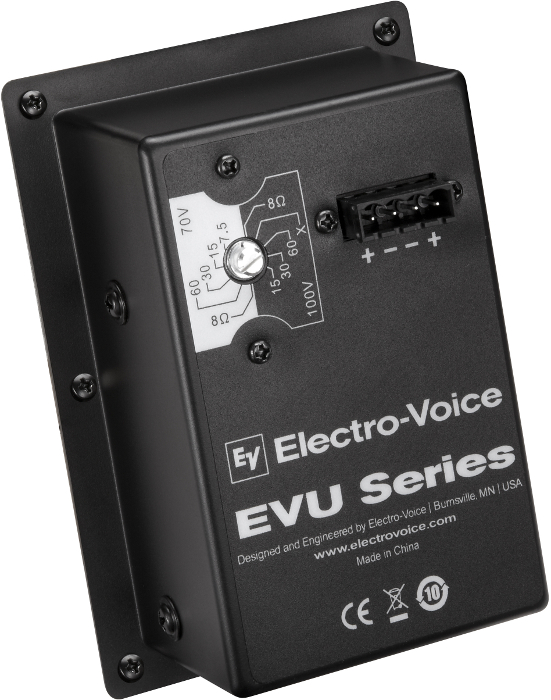

Трансформаторний модуль Electro-Voice EVU-TK60 (127370)
EVU-TK60 (Transformer Kit) - це додатковий 60-ватний трансформаторний модуль для АС серії EVU ™, призначений для роботи з 70.7 В і 100 В лініями. Він легко монтується через вхідні панель для використання в розподілених акустичних системах.
EVU-TK60 має наступні режими потужності:
- Для 70.7 В ліній: 60 Вт, 30 Вт, 15 Вт і 7.5 Вт.
- Для 100 в ліній: 60 Вт, 30 Вт і 15 Вт.
- Також трансформаторний блок EVU-TK60 може працювати в обхід трансформатора в 8? режимі.
Трансформатор EVU-TK60 під'єднується до АС за допомогою 4-пинового роз'єму типу Phoenix, розташованого на задній стороні колонки.
Підключення EVU-TK60 складається з наступних основних кроків: < / Strong>
- Вийміть 4-піновий коннектор з вхідного роз'єму.
- Викриття 6 гвинтів з вхідної панелі колонки і відкладіть їх в сторону.
- Прикріпіть чорний провід (COM) до негативної клеми (?) коннектора.
- Прикріпіть червоний провід (+) до позитивної клеми (+) коннектора.
- Затягніть всі залишилися гвинти на коннекторе, щоб гарантувати, що вони не будуть деренчати під час роботи колонки.
- Вставте конектор Phoenix назад у вхідний роз'єм.
- За допомогою 6 гвинтів з п. 2 прикріпіть трансформатор EVU-TK60 до колонки.
Зверніть увагу: для підключення додаткових акустичних систем можна приєднувати тільки один провід до кожної вільної позитивної (+), або негативною (?) клеми коннектора, розташованого на зовнішній стороні трансформатора EVU-TK60.
Важливо: трансформатор впливає тільки на колонку, до якої він підключений. Неправильне підключення може призвести до пошкодження трансформатора, наступних колонок, керуючого підсилювача або будь-якої комбінації даних пристроїв.
Вимоги до фільтру верхніх частот: трансформатор EVU-TK60 настійно рекомендується використовується з активним фільтром Баттерворта 4 порядку (з крутизною наростання 24 дБ / октаву) з частотою зрізу 90 Гц, встановленим в сигнальну ланцюг перед керуючим підсилювачем. Фільтр захищає підсилювач від пошкодження,
