Підсилювач-мікшер EUROCOM MA6018 (121308)

Професійний підсилювач-мікшер EUROCOM MA6018 / MA6008 відрізняється особливою функціональністю і простотою використання, придатний для монтажу на стійці і ідеально підходить для використання в складі комерційних звукових систем, які встановлюються в кімнатах переговорів, сучасних церквах, ресторанах, клубах, і інших подібних закладах, де на передньому плані може звучати музика або голосові повідомлення. Спроектований з використанням унікальної технології BEHRINGER DualDrive, підсилювач-мікшер MA6018 / MA6008 має два незалежних моно-підсилювача, один з яких працює на високоомних навантаження з вибраним напругою 70 або 100 В, а другий на стандартну низкоомную навантаження. Така унікальна конфігурація дозволяє легко організовувати гібридні системи з декількома звуковими зонами, де одночасно використовуються акустичні системи розподіленого звуку і низькоомні акустичні системи, що робить підсилювач-мікшер MA6018 / MA6008 інноваційним рішенням для широкого спектра різноманітних умов застосування.

В підсилювачі-мікшері MA6018 / MA6008 є вісім основних каналів збалансованих і незбалансованих входів від джерел лінійного сигналу або мікрофонів, як стандартних, так і з фантомним живленням. Всі канали підключаються через 5-контактні роз'єми Euroblock (з контактами управління і прямого виведення сигналу) і комбіновані роз'єми XLR / TRS. Для кожного основного каналу входу передбачений світлодіодний індикатор наявності сигналу, регулятор чутливості і регулятор тембру НЧ і ВЧ. Набір з 9 DIP-перемикачів для кожного каналу використовується для призначення відповідного каналу на шину основного виходу і / або виходу "Zone 2", для вибору мікрофонного / лінійного входу, включення / вимикання фантомного живлення, передачі / прийому сигналу на блокування звуку в каналі, активації функції віддаленого регулятора гучності, авто-змішування і попереджувального звукового сигналу "Chime" для даного каналу. Рівень сигналу кожного каналу в головному міксі встановлюється окремими регуляторами на передній панелі.

Для відтворення музики від зовнішніх джерел передбачені чотири пари додаткових входів "AUX" на роз'ємах RCA, сигнали яких підсумовуються в один моно-канал. Набір кнопок на передній панелі служить для вибору тих каналів "AUX", які повинні змішуватися з основним сигналом підсилювача-мікшера. На передній панелі також є загальні регулятори рівня сигналу і тембру для входів "AUX".

На 4-контактному роз'ємі Euroblock організований додатковий вхід (600 Ом, мікрофонний або лінійний сигнал) для подачі голосових повідомлень від телефону. Серед функцій підсилювача-мікшера MA6018 / MA6008 для роботи з телефоном і голосовими повідомленнями, які конфігуруються DIP-перемикачами, є що призначається блокування звуку (активується сигналом, перемикачем або замиканням контакту), який призначається попереджувальний звуковий сигнал "Chime" і призначення сигналу будь-якого з входів " AUX "для виведення на шину музики в режимі очікування" MOH ". Передбачені регулятори рівня сигналу голосових повідомлень в головному міксі, рівня придушення фонового звуку в режимі блокування при виведенні голосових повідомлень, гучності попереджувального сигналу (Chime) при виведенні голосових повідомлень, а так же регулятор гучності музики в режимі очікування.

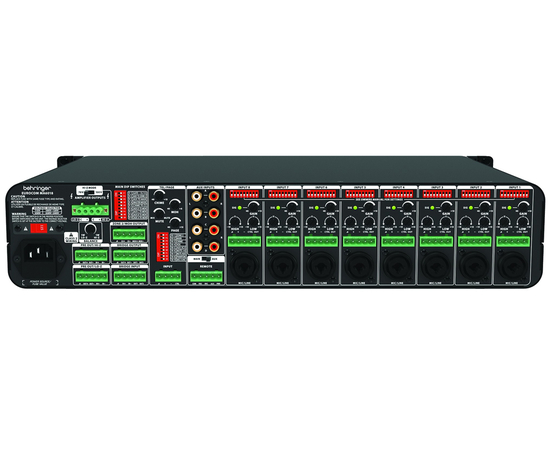

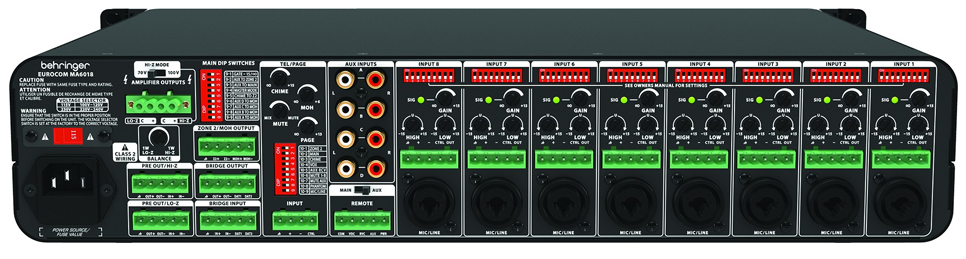

Підсилювач-мікшер MA6018 / MA6008 має один 4 контактний роз'єм Euroblock для виведення сигналу на низкоомную і високоомних навантаження, а так само два виходи "Zone 2" і "MOH", суміщені на одному 5-контактному роз'ємі Euroblock. Всі виходи монофонічні. На вихід "MOH" виводиться сигнал з шини головного міксу, а на вихід "Zone 2" виводиться який призначається для змішування сигнал зі входів, який незалежний від шини головного міксу і може подаватися на зовнішнє обладнання звукозапису або допоміжну систему звукопідсилення. Для кожного виходу є свій регулятор рівня сигналу, який працює незалежно від основного регулятора гучності і регуляторів тембру.

Підсилювач-мікшер MA6018 / MA6008 має додатковий 5-контактний роз'єм Euroblock для віддаленого управління з можливістю вибору шини головного міксу або шини додаткових входів "AUX". Так само є 5-контактні роз'єми Euroblock "Bridge In" і ??"Bridge Out", через які можна послідовно підключити декілька блоків MA6000 для управління від одного обраного основного блоку. Цей основний блок вибирається становищем головних DIP-перемикачів "Main DIP Switches", якими так само вибираються настройки комутації входів "AUX", шини "AUX" і сигналу "Chime".

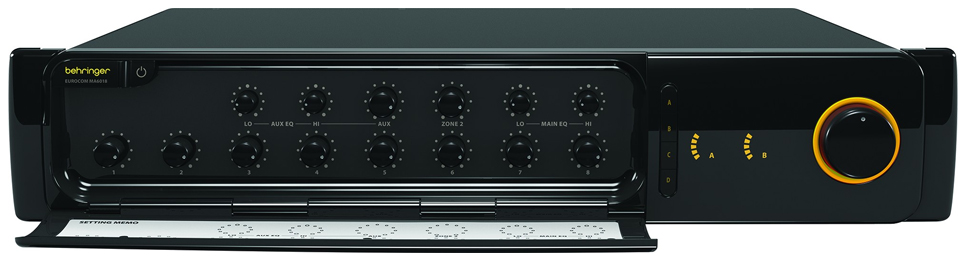

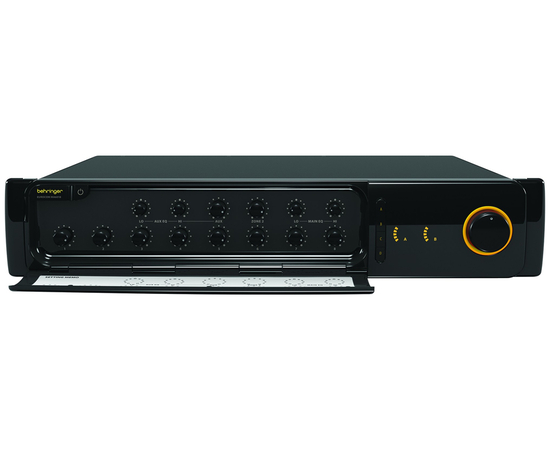

Крім цього, на передній панелі підсилювача-мікшера MA6018 / MA6008 є основний регулятор рівня (головного міксу) з індикатором в формі кільця, яке світиться помаранчевим кольором при включенні живлення пристрою і червоним кольором при появі перевантаження за піковими рівнями сигналу, а так само регулятори тембру НЧ і ВЧ для налаштування звуку головного міксу під будь-які умови. Так само передбачені дві світлодіодних шкали індикації рівня вихідного сигналу головного міксу і виходу "Zone 2".

Підсилювач-мікшер MA6018 / MA6008 має особливо низьке енергоспоживання завдяки застосуванню бестрансформаторних підсилювачів потужності класу D, які підключені до імпульсного джерела живлення . Підсилювачі потужності видають 180Вт (MA6018) або 80Вт (MA6008) на низкоомную навантаження 4 Ом і вибираємо напруга 70 або 100В на виході підключення високоомній навантаження. Регулятор балансу встановлює рівень вихідного сигналу одного виходу щодо іншого, і за допомогою одного 5-контактного роз'єму Euroblock для обох підсилювачів організована подача / повернення лінійного сигналу після додавання ефектів для підключення зовнішніх пристроїв динамічної обробки звуку або еквалайзерів. Кожен підсилювач має захист від температурної перевантаження, постійного струму на виході, а так само схему автоматичного обмеження рівня сигналу для запобігання пікових перевантажень і спотворень.

Поєднуючи в собі потужні функції і виняткові можливості конфігурації при спрощеному інтерфейсі, який ідеально підходить для технічно необізнаних користувачів, Підсвічування елементів управління з функцією автоматичного загасання, два індикатори вихідного рівня сигналу, вимикач живлення і кільцевої індикатор з двома функціями навколо основного регулятора гучності

Технічні характеристики EUROCOM MA6018: < / p>

Аудіо-входи

• Мікрофонні / лінійні входи 1 - 8
• Тип: 8 входів на комбінованих роз'ємах XLR / TRS ? дюйма і 8 паралельно підключених 5-контактних роз'єми Euroblock
• Вхідний опір
• Мікрофонний вхід: 600 Ом, від -50 до 0 дбн
• Лінійний вхід: 600 Ом , від -27 до 0 дбн (електронно-збалансовані входи)
• Додаткові входи
• Тип: 4 стерео-входу " 600 Ом, 0 дбн, незбалансовані
• Вихід "Zone 2" / "MOH": Один 5-контактний роз'єм Euroblock
• Вихідний опір: 600 Ом, 0 дбн, збалансовані

Підсилювач потужності

• Канали підсилювача потужності: Канал низкоомной навантаження: 1х4Ом (мінімум)
• Канал високоомній навантаження: 1х70 / 100В, з перемикачем напруги
• Потужність виходу низкоомной навантаження (при к-ті нелінійних спотворень 1% і синусоїдальній сигналі 1 кГц): 180 Вт RMS на навантаженні 4Ом
• Потужність виходу високоомній навантаження (при к-ті нелінійних спотворень 1% і синусоїдальній сигналі 1 кГц): 180 Вт RMS на навантаженні 27 Ом, хв. при 70В
• 180 Вт RMS на навантаженні 27 Ом, хв. при 100В < / Li>
• Мін. опір навантаження: 62 Ом для напруги сигналу 70В
• 125 Ом для напруги сигналу 100В

Системна інформація

< li> Динамічний діапазон: Мікрофонні входи: 65дБ, Лінійні входи: 80дБ
• Повний к-т нелінійних спотворень: 0,5% на частоті 1 кГц при номінальній потужності
• Регулятори тембру: НЧ: ± 10дБ на 100Гц
• ВЧ: ± 10дБ на 12кГц
• Частотний діапазон: 50Гц - 18кГц, ± 2дБ

Підключення пристроїв управління

• Дистанційні пристрої: Один 5-контактний роз'єм Euroblock
• Контакти роз'єму:
• Загальний: 5В пост. струму 100мА з захистом від КЗ
• Вибір входу "AUX": для спільного використання з настінним пультом вибору входу "AUX" для відтворення в шині головного міксу
• Віддалений регулятор гучності (RVC): для потенціометра 10кОм з лінійною характеристикою
• Вкл. / Викл. живлення: для подачі напруги + 5В пост. струму (контакт без напруги)
• Блокування звуку (Mute): На контакті присутня напруга 5В пост. струму; при замиканні на землю струм <10мА; напруга 0В - команда управління
• живлення віддаленого пристрою управління: +5 В пост. струму з обмеженням 100мА і захистом від КЗ
• "Tel / Page": Один 5-контактний роз'єм Euroblock (1 контакт підключення віддаленого пристрою управління)
• Управління: На контакті присутня напруга 5В пост. струму; при замиканні на землю струм <10мА; напруга 0В - команда управління
• Входи 1 - 2: Два 4-контактних роз'єми Euroblock (1 контакт підключення віддаленого пристрою управління)
• Управління: На контакті присутня напруга 5В пост. струму; при замиканні на землю струм <10мА; напруга 0В - команда управління

Індикатори

• живлення: Жовте світло кільця
• Перевантаження за рівнем сигналу / захист: Червоне світло кільця
• Вихідний рівень: Дві шкали індикації рівня сигналу на виході з світлодіодів жовтого і червоного кольору (перевантаження)

Джерело живлення (запобіжники )
