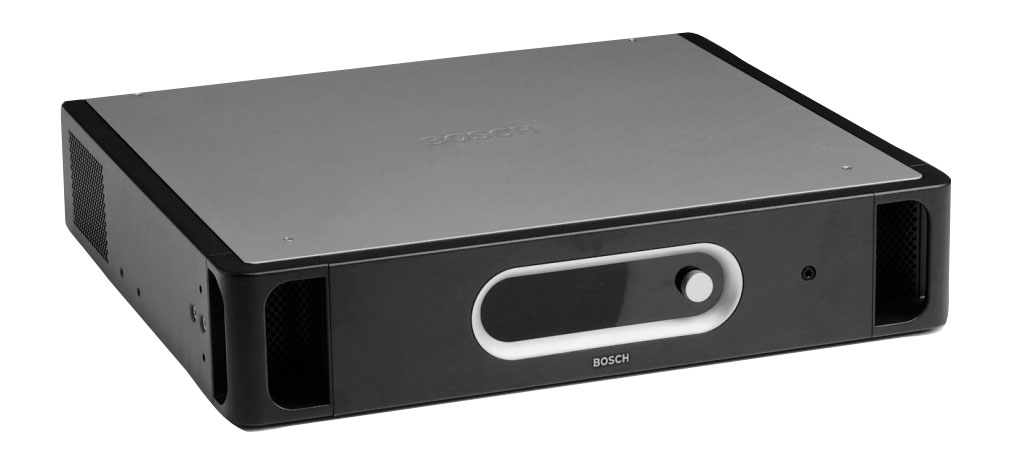

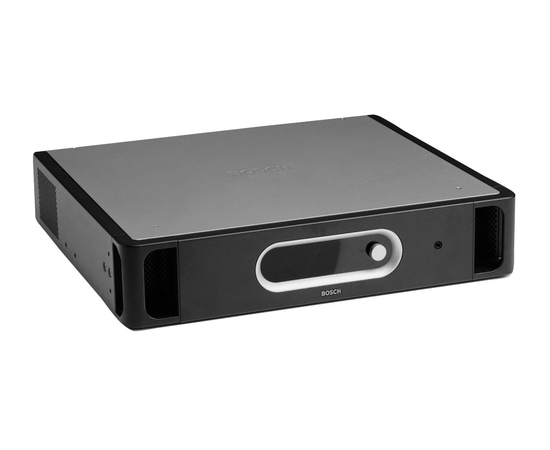

Підсилювач потужності Bosch PRS-2P250-EU (50474)

В лінійку пристроїв Bosch Praesideo входять підсилювачі потужності декількох типів: PRS-1P500, PRS-2P250, PRS-4P125, LBB 4428/10. Вони розрізняються кількістю каналів підсилювача: один, два, чотири і вісім. Загальна номінальна потужність всіх підсилювачів складає 500 Вт.

За допомогою перемичок можна вибрати вихідну напругу підсилювача 100 В, 70 В і 50 В. Вони мають функції виявлення короткого замикання і замикання на землю і можуть генерувати власний контрольний сигнал для моніторингу.

Функції

Підсилювачі потужності приймають вхідні сигнали по шині Praesideo. Вони мають також два допоміжних аудиовхода для локальних аудіосигналів. Вісім керуючих входів вільно програмуються на виконання системних дій; цим входів можуть призначатися пріоритети. Кожен керуючий вхід може контролювати підключений кабель на предмет обриву або короткого замикання. Керуючі виходи вільно програмуються на повідомлення про несправності і дії за викликом.

Дисплей (2 рядки по 16 символів) і поворотно-нажимная кнопка дозволяють отримувати інформацію про локальному стані. При використанні режиму моніторингу аудіо, на дисплеї відображається рівень гучності. Аудіо сигнал може контролюватися за допомогою навушників.

Пристрої здійснюють самоконтроль і постійно передають інформацію про свій стан мережевого контроллера. Вони підтримують топологію однієї системної лінії або топологію резервованого кільця. Підсилювачі мають можливість перемикання на резервний підсилювач. Реле перемикання вбудовані в пристроях. Підсилювачі мають вхід для резервного джерела живлення 48 В пост. струму.

Цифрова обробка аудіосигналу підтримує три секції параметричного еквалайзера і дві секції еквалайзера з фільтрами плавного підйому і спаду на кожен канал з настроюваної затримкою аудіо сигналу.

Особливості:

• 1, 2 або 4 аудіовиходу (вибір виходів 100/70/50 В)
• Обробка звуку і затримка для кожного каналу підсилювача
• контроль підсилювача і перемикання на резервний підсилювач
• контроль гучномовця і лінії гучномовця
• Вісім керуючих входів і 1, 2 або 4 керуючих виходів
• контроль цілісності шлейфів, підключених до керуючим входів
• • Роз'єми - знімні затискні клеми
  • Робота - замикає контакт (з контролем)

  Керуючі виходи - 1: < / p>

  • На кожен канал підсилювача
  • Роз'єми - знімні затискні клеми

  живлення від мережі:

  • Напруга - 115/230 В змін. струму ± 10%, 50/60 Гц
  • Енергоспоживання - Pмакс. -3 дБ * / неактивний стан ** / режим очікування PRS? 2P250 354/43/16 Вт

  Джерело живлення від батареї:

  • Напруга - 48 В пост. струму -10% до +20%
  • Енергоспоживання - Pмакс. Номінальний вхідний рівень - -57 дБВ
  • Відношення сигнал-шум -> 62 дБА з запасом 25 дБ
  • Коефіцієнт ослаблення синфазного сигналу - 40 дБ при 1 кГц

  Виходи гучномовця PRS? 2P250:

  • Опір при номінальному навантаженні - 40 Ом (100 В); 20 Ом (70 В); 10 Ом (50 В)
  • Ємність при номінальному навантаженні - 125 нФ (100 В); 250 нФ (70 В); 500 нФ (50 В)
  • Номінальна вихідна потужність (на канал) - 250 Вт (1 хв. При 55 ° C); 125 Вт (30 хв. При 55 ° C, непр. При 30 ° C); 60 Вт (прод. При 55 ° C)
  • Роз'єм - 9-контактний роз'єм для знімною затискної колодки

  Механічні характеристики:
