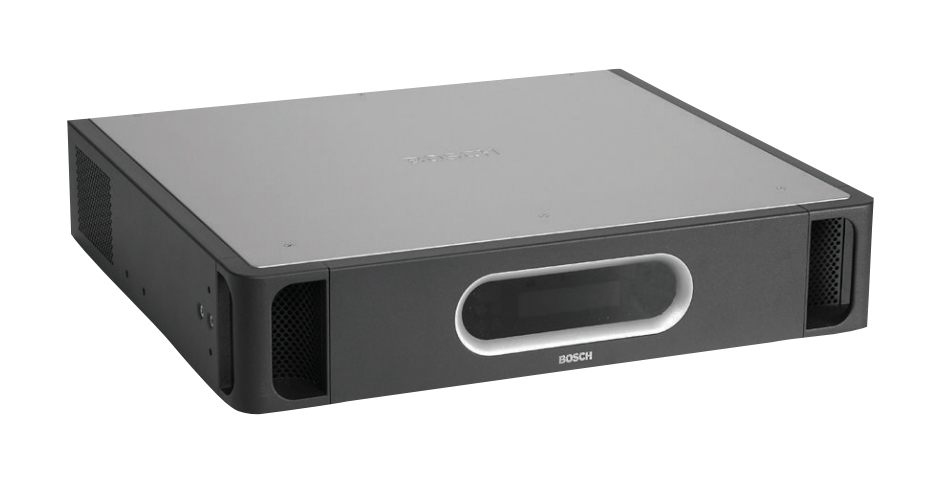

Підсилювач потужності Bosch PRS-8B060-EU (50268)

Базові підсилювачі потужності PRS-4B125 і PRS-8B060 Bosch - економічна альтернатива стандартним підсилювачів потужності Praesideo, які можуть застосовуватися в системах, де не потрібні функції цифрової обробки аудіо, еквалізациі, затримки і АРУ. Ці підсилювачі не підключаються безпосередньо в оптоволоконну мережу Praesideo. Замість цього вони підключаються до багатоканального інтерфейсу PRS-16MCI, який забезпечує розподіл аудіо сигналів на підсилювачі і контроль працездатності.

В системі забезпечується моніторинг за роботою базових підсилювачів потужності, звіти про несправності надходять в мережевий контролер системи через багатоканальний інтерфейс (відповідає IEC 60849 стандарту). Базові підсилювачі дають можливість роздільного підключення ліній гучномовців в А і В зоні, і також підтримують петлеве підключення по класу А. Пристрої встановлюються в 19 "стійку за допомогою кріплення, що входить в комплект.

Посилення

PRS-4B125 є чотирьохканальна пристрій потужністю по 125 Вт, а PRS-8B060 є восьмиканального пристрій потужністю по 60 Вт на канал. Джерело живлення працює в різних режимах, з низьким пусковим струмом, пристрій може працювати від батарей 48 В.

Підключення

Підсилювачі мають вбудовані вихідні трансформатори для приведення в дію гучномовців 70 і 100 В. Вони мають окремі захищені від перевантажень підключення до гучномовців групи A і групи B, що підтримують прохідне підключення до гучномовців класу A. Окремі групи А і В кожного каналу можуть бути налаштовані на резервування. Пристрої підключаються до багатоканального інтерфейсу PRS-16MCI для передачі аудіосигналів, керуючих даних і контролю, однак можлива і автономна робота.

Аудіосигнал

Підсилювачі мають аналогові лінійні аудіовходи для локального аудіосигналу з низьким пріоритетом. Мережевий аудіосигнал з багатоканального інтерфейсу переважає над локальним аудіосигналом.

Безпека

Пристрої можуть працювати як від мережі, так і від резервної батареї на 48 В, при цьому перемикання між режимами живлення відбувається автоматично. Вони контролюють обидва джерела живлення, а також самих себе. Вони можуть додатково контролювати гучномовці та їх лінії при використанні спільно з багатоканальним інтерфейсом PRS-16MCI. Повне розділення каналів підсилювача дозволяє одному каналу підсилювача функціонувати в якості резервного підсилювача для іншого каналу. Підсилювач має захист від перевантаження і короткого замикання. Схема захисту від перегріву відключає силовий каскад і активує світлодіодний індикатор несправності на передній панелі, якщо внутрішня температура досягає критичного рівня.

Особливості:

• Високопродуктивні канали підсилювача класу D
• перемикається режим джерела живлення
• Локальні аудіо входи
• Робота від мережі і від батарей
• Повний контроль
• Сумісність з IEC 60849

Технічні характеристики:

• Потужність: 8 x 60 Вт
• Частотна характеристика - від 60 Гц до 19 кГц (-3 дБ)
• Відношення сигнал-шум -> 85 дБ (без контрольного сигналу)
• Перехресні перешкоди - <70 дБ при номінальному навантаженні для 1кГц
• Спотворення - <0,3% (при 1 кГц) при 50% номінальної вихідної потужності

живлення від мережі:

• Напруга - 115/230 В змін. струму ± 10%, 50/60 Гц
• Енергоспоживання - Pмакс. -3 дБ рівень сигналу тривоги / неактивний стан з контрольним сигналом 15 В / режим очікування PRS-8B060 400/80/16 Вт

< strong> Джерело живлення від батареї:

• Напруга - 48 В пост. струму -10% до +20%
• Енергоспоживання - Pмакс. -3 дБ рівень сигналу тривоги / неактивний стан з контрольним сигналом 15 В / режим очікування PRS-8B060 385/62/10 Вт

Лінійні входи:

• Локальний аудіовхід - 0 дБВ (симетричний)

Виходи гучномовця PRS-8B060:

• Опір при номінальному навантаженні - 160 Ом (100 В); 80 Ом (70 В)
• Ємність при номінальному навантаженні - 30 нФ (100 В); 60 нФ (70 В)
• Номінальна вихідна потужність (на канал) - 60 Вт (1 хв. При 55 ° C); 30 Вт (30 хв. При 55 ° C, непр. При 30 ° C);
