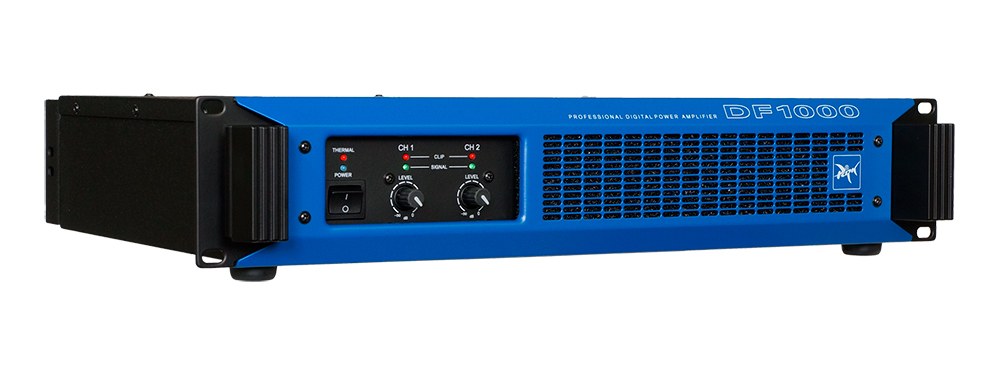

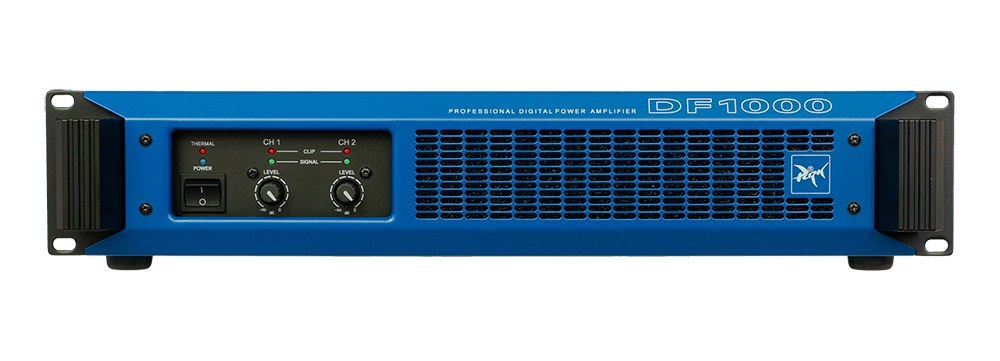

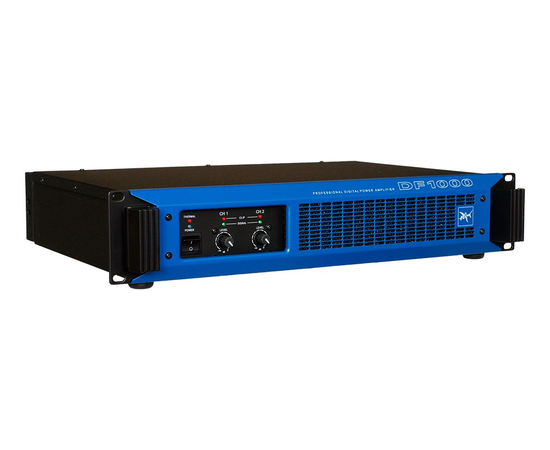

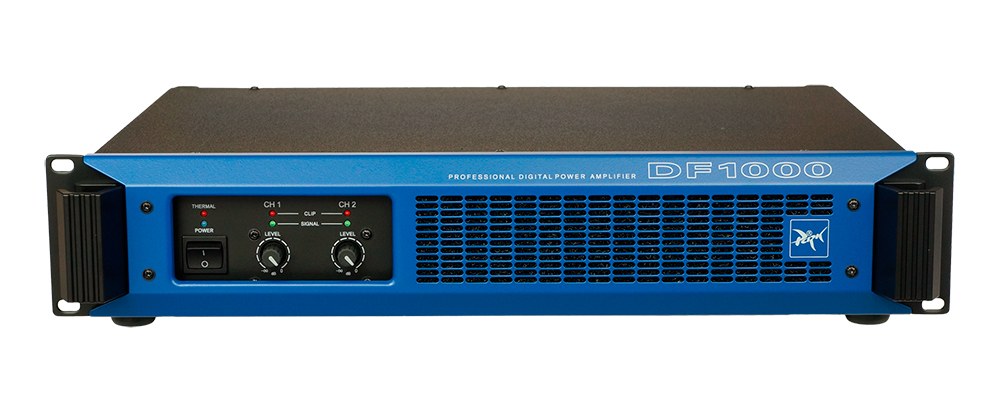

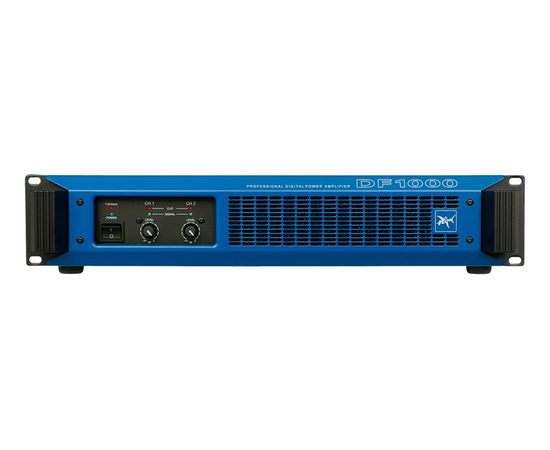

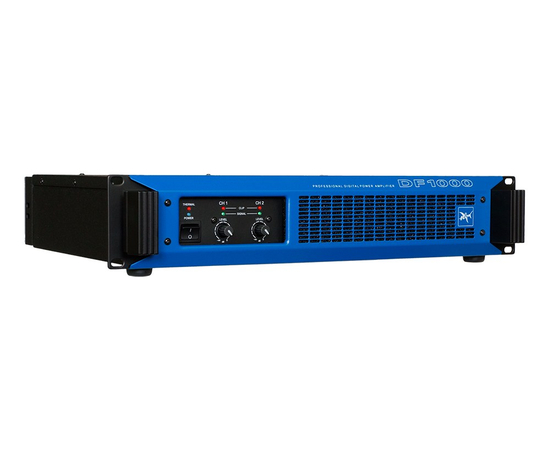

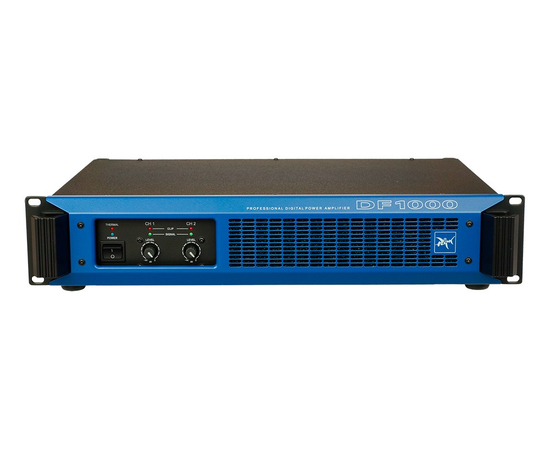

Підсилювач потужності Park Audio DF1000-8 PFC (95103)

Конструкція

Підсилювач виконаний в сталевому корпусі висотою 88мм (2U). Конструкція підсилювача передбачає установку його в стандартну стійку (RACK 19 ").

Джерело живлення

Імпульсний. Загальний для обох каналів підсилювача.

Коректор коефіцієнта потужності

в підсилювачі встановлено джерело живлення з коректором коефіцієнта потужності (Power Factor Corrector), який забезпечує ефективне використання споживаної підсилювачем електроенергії, стабілізує струм, значно знижує навантаження на електричну мережу, а також зменшує вносяться в електричну мережу перешкоди і спотворення. І найголовніше, вихідна потужність підсилювача перестає жорстко залежати від напруги в мережі живлення. Підсилювач віддає повну, заявлену потужність при напрузі живлення в мережі від 160 до 250В (без застосування зовнішнього мережевого стабілізатора напруги).

Охолодження

Для охолодження підсилювача використовується примусова система охолодження з двоступінчастим регулювання інтенсивності. Охолодження здійснюється одним вентилятором. Напрямок потоку охолоджуючого повітря - від передньої панелі до задньої.

Підсилювач потужності

Ключовий (цифровий) підсилювач потужності (клас «D») забезпечує якість звукового сигналу на рівні кращих аналогових підсилювачів. Підсилювач має високу частоту комутації транзисторів вихідного каскаду, великий ККД і мале тепловиділення.

Вхідний фільтр

Для поліпшення роботи акустичних систем в підсилювачі встановлено вхідний відключається низькочастотний фільтр (HPF) четвертого порядку з крутизною спаду частотної характеристики 24дБ на октаву. Застосування в підсилювачі такого фільтра рекомендовано усіма провідними виробниками акустичних систем.

Фільтр обрізає низькочастотні складові сигналу в діапазоні частот нижче 45Гц, що не відтворюються переважною більшістю професійних акустичних систем.

Робота фільтра значно знижує зміщення дифузора гучномовця на частотах нижче відтворюваних акустичною системою, що дозволяє істотно збільшити подається на акустичну систему потужність, не побоюючись пошкодити низькочастотний гучномовець. Особливо це стосується акустичних систем закритого типу. Потужність підсилювача не витрачається на марну "бовтанку" дифузора гучномовця і нагрів його звукової котушки. Робота фільтра також сприятливо позначається на тепловому режимі і надійності самого підсилювача.

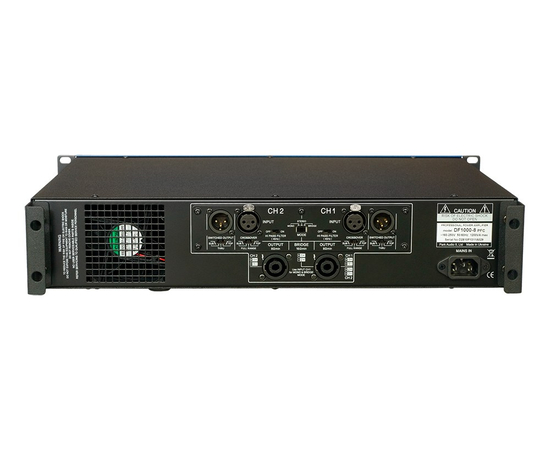

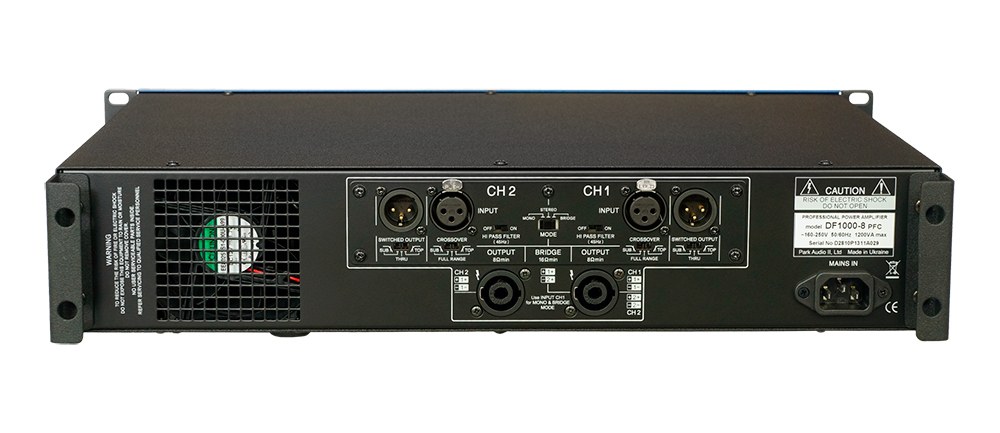

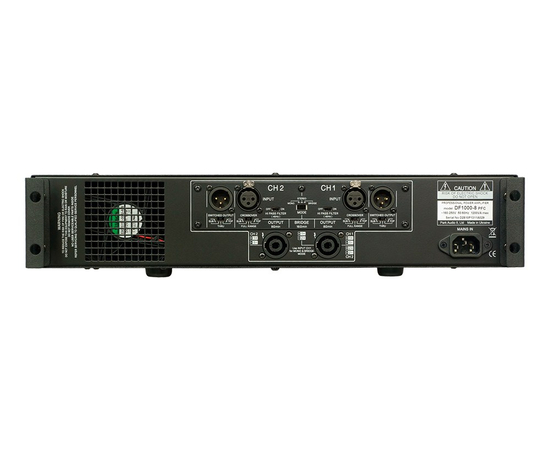

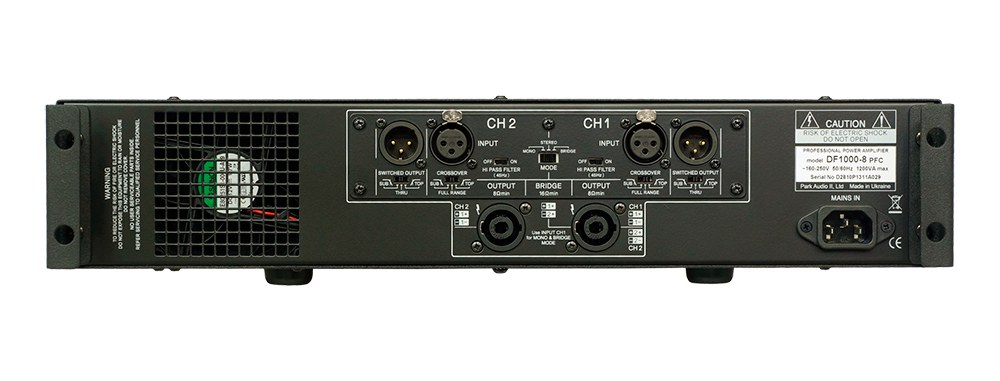

При необхідності отримання лінійної АЧХ для роботи з повнодіапазонними акустичними системами в студіях або кінотеатрах вхідний фільтр може бути відключений перемикачами, розташованими на задній панелі підсилювача.

Симетричні входи

Використання симетричних входів забезпечує суттєве зменшення наведень на довгі вхідні з'єднувальні кабелі.

Вбудований двосмуговий кросовер

Дозволяє застосовувати підсилювач в двосмугових комплектах звуковідтворення без застосування зовнішнього кросовера. Смуга пропускання (верхня, нижня, повний сигнал) встановлюється окремо для кожного каналу підсилювача за допомогою моторного перемикача. Кросовер має фіксовану частоту розділу (в базових моделях - 125Гц). Частота настройки може бути змінена шляхом заміни вставних плат кросовера.

Активний лінійний перемикається вихід

Дозволяє подавати на інші підсилювачі як повний вхідний сигнал, так верхню чи нижню смугу вхідного сигналу, виділену вбудованим кросовером . Установка необхідної смуги сигналу на лінійному виході, здійснюється движковим перемикачем. При установці перемикача в положення «THRU» лінійний вихід підключений паралельно відповідному лінійному входу.

Регулятори вхідного рівня

Дозволяють встановлювати необхідну чутливість підсилювача.

При виникненні коротких замикань виходу або при перевантаженні підсилювача, викликаної різким зменшенням опору навантаження, спрацьовує система захисту підсилювача. Вона відключає вихідний сигнал відповідного каналу підсилювача на 0,5 секунди з подальшим його плавним відновленням.

Захист від постійної напруги на виході

Схемотехника підсилювача забезпечує відсутність клацань і перешкод від перехідних процесів в момент включення / вимикання без застосування реле для комутації вихідного сигналу. Для запобігання пошкодження акустичних систем постійним струмом в підсилювачі застосована незалежна для кожного каналу сімісторний захист, яка «закорачивает» вихід відповідного каналу в разі появи на ньому постійної напруги або потужних низькочастотних коливань.

Захист від високочастотних коливань

З появою на виході потужних високочастотних коливань (як правило, надходять на вхід підсилювача з мікшера, кросовера або поганого вхідного кабелю), система захисту включає вбудований оптоелектронний Clip-лімітер, який зменшує рівень надходить на вхід підсилювача сигналу. Ця система захисту істотно знижує ймовірність пошкодження високочастотних динаміків немузичними сигналами з потужним високочастотним спектром.

Термозащита

Загальна для обох каналів підсилювача. Забезпечує надійний захист і безперебійну роботу підсилювача в разі його перегріву. При нормальних кліматичних умовах вентилятор охолодження підсилювача працює з мінімальною інтенсивністю на малих обертах. При досягненні охолоджуючим радіатором температури 50 ° С вентилятор охолодження включається на максимальний режим роботи. При підвищенні температури радіатора до 65 ° С включається другий ступінь термозахисту - вбудований оптоелектронний (що не вносить спотворень в підсилюваний сигнал) Clip-limiter, який знижує рівень надходить на вхід підсилювача потужності сигналу (одночасно для обох каналів). Про це свідчить слабке світіння індикатора термозахисту. Подальше підвищення температури призводить до ще більшого зниження рівня сигналу і збільшення інтенсивності світіння індикатора термозахисту. Такий алгоритм забезпечує безперебійну роботу підсилювача навіть в разі його значного перегріву.

Повне відключення сигналу може статися лише в разі виходу з ладу охолоджуючого вентилятора або блокування охолоджуючого повітряного потоку. В цьому випадку при досягненні температури 85 ° С незалежна захист відключить відповідний канал підсилювача потужності. При цьому загориться індикатор CLIP і потухне індикатор SIGNAL цього каналу. Відновлення роботи буде відбуватися в зворотному порядку в міру зниження температури. При цьому відключити канал при включенні буде плавно піднімати рівень посилення до встановленого значення.

Плавний введення сигналу

При включенні живлення підсилювача коефіцієнт посилення плавно змінюється від нуля до максимального значення, забезпечуючи плавне наростання гучності звуку.

Технічні характеристики:

Кількість каналів: 2
