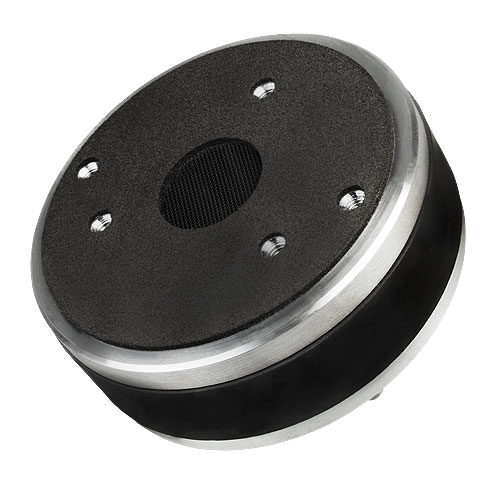

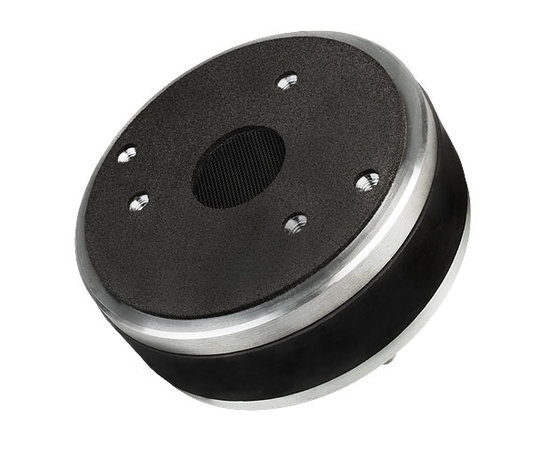

ВЧ драйвер FaitalPRO HF103 (124705)

Електричні параметри:

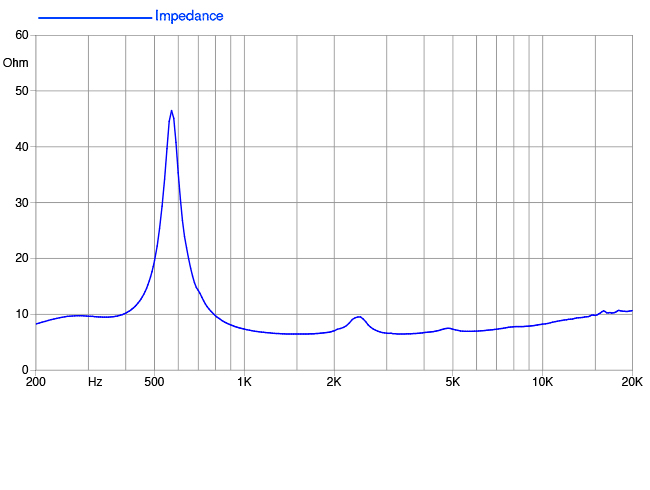

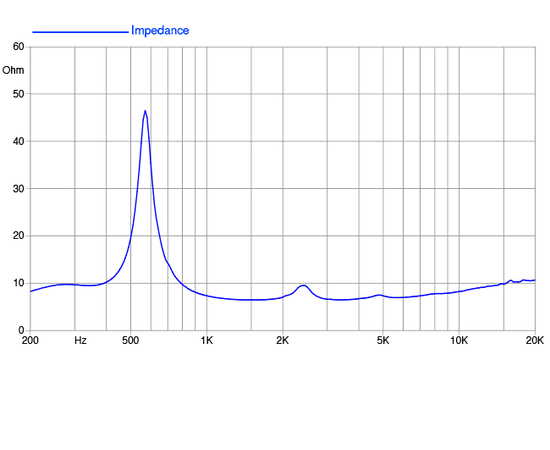

• Номінальний імпеданс: 8 Ом
• Мінімальний імпеданс: 6.8 Ом
• Потужність AES ( 1): 60 W
• Максимальна потужність (2): 120 W
• Мінімальна частота розділу (3): 1.3 kHz

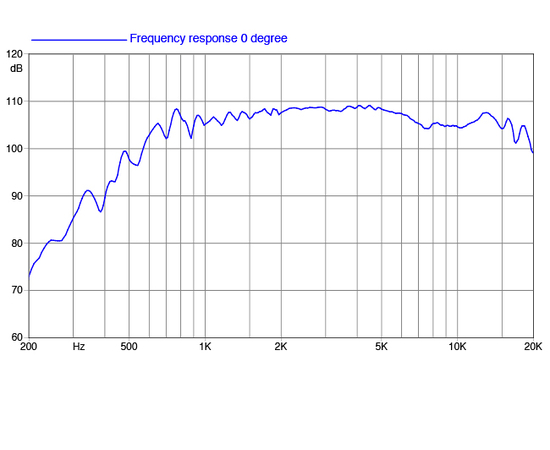

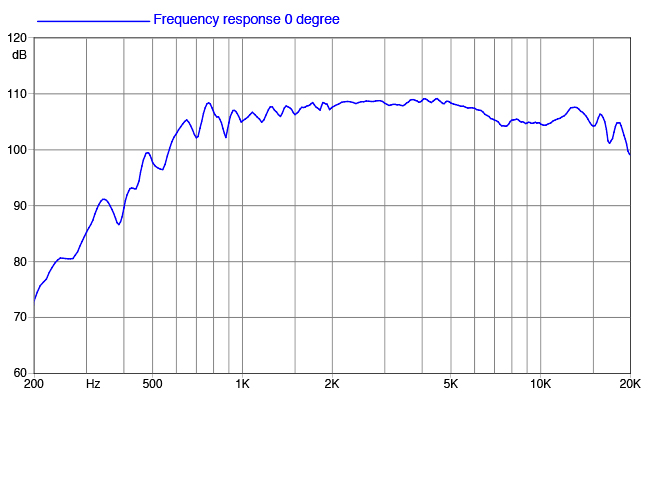

• Чутливість (1W / 1м) ( 4): 107 dB
• Діапазон частот: 1? 20 kHz
• Діаметр котушки: 44 mm (1.73 in)
• Матеріал обмотки: Алюміній
• Матеріал каркаса котушки: каптона
• Матеріал діафрагми: Кетон полімер
• Форма діафрагми: Купол
• Глибина обмотки: 2.3 mm (0.09 in)
• Магнітний зазор: 2.85 mm (0.11 in)
• Щільність потоку: 1.5 T
• Магніт:Ферритові кільце
• Re: 5.8 Ом
• Дизайн фазової вставки: Кільце
• Кут виходу (5): конусний 13 °
• Чистий обсяг повітря заповнений ВЧ драйвером: 0.33 dm ^ 3 (0.011 ft ^ 3)

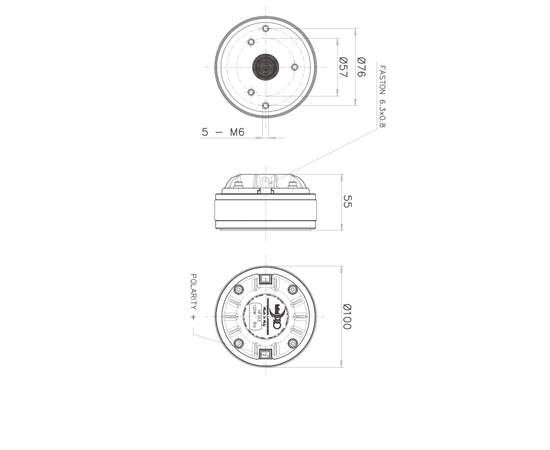

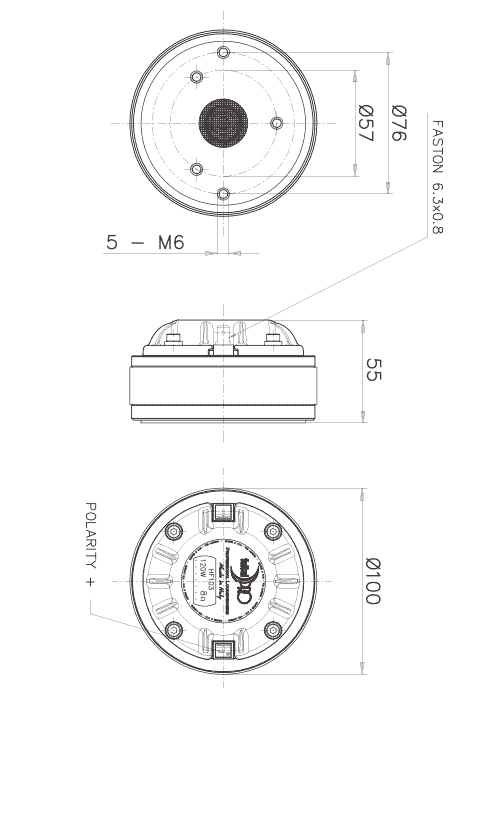

Технічні характеристики:

• Діаметр вихідного отвору: 25.4 mm (1 in)
• Зовнішній діаметр: 100 mm (3.94 in)
• 180 ° Діаметр групи кріпильних отворів (2xM6): 76 mm (2.99 in)
< li> Глибина: 55 mm (2.17 in)
• Вага-нетто: 1.3 Kg (2.9 lb)
• Розмір пакувальної коробки: 147 x 130 x 82 mm
• Вага брутто: 1.6 Kg (3.5 lb)

Примітки:

• Драйвер,закріплений на рупорі 1 "50 ° x 40 °
• (1) Двогодинний тест згідно AES 2-1984 версія 2003 г.
• (2) Максимальна потужність визначається як на 3 дБ вище номінальної потужності.
• (3) 12 дБ / окт або вищий фільтр ВЧ.
• (4) Усереднено на частотному діапазоні.
• (5) Фазова вставка вбудована в вихід драйвера, який розташований в кінці конічного адаптаційного рупора.
