Звукова карта Egosystems ESI MaXiO XD (57976)

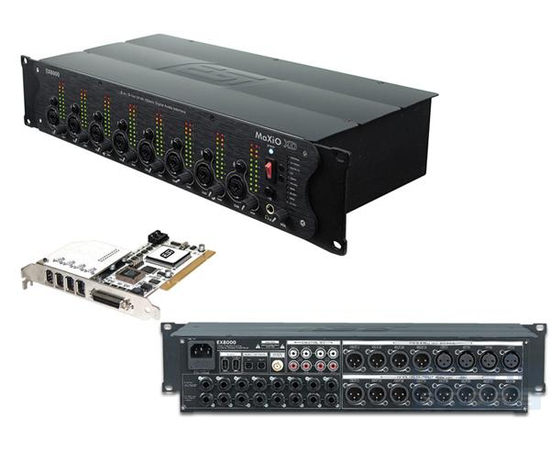

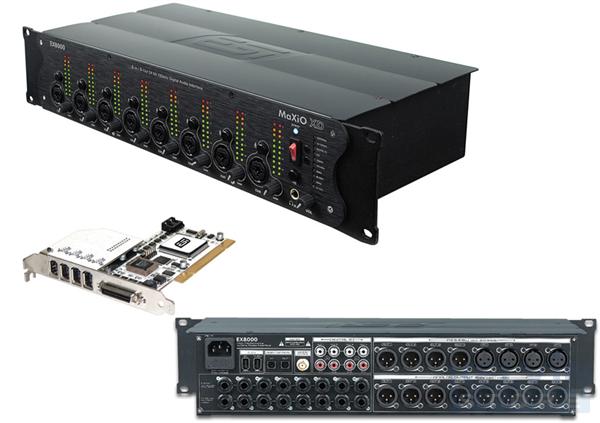

Базова система MaXiO XD складається з рекового модуля EX8000 розміром 2U і PCI-інтерфейсу. Лицьова панель EX8000 оснащена 8 симетричними мікрофонними передпідсилювачами, комбінованими роз'ємами XLR / TRS з фантомним живленням +48 В і 10-сегментними світлодіодними індикаторами на кожному каналі. Модуль EX8000 передбачає цифрові входи / виходи AES / EBU і S / PDIF, а також прямий моніторинг через вихід для навушників.

Плата PCI-інтерфейсу оснащена чотирма роз'ємами EDI (ESI Digital Interface), кожен з яких забезпечує підтримку одного модуля EX8000. Таким чином, при підключенні системи з чотирьох модулів можлива одночасна обробка 32 каналів по входу і виходу.

Система MaXiO XD сумісна з платформами Windows XP і Windows 2000 з використанням драйвера ESI EWDM.

Технічні характеристики:

Рековий модуль EX8000:

• АЦП 24 біт / 192 кГц з динамічним діапазоном 123 дБ (a).
• ЦАП 24 біт / 192 кГц з динамічним діапазоном 120 дБ (a).
• 8 симетричних аналогових входів з комбінованими роз'ємами (XLR / TRS), високотехнологічними мікрофонними передпідсилювачами ESI 'XD-PRE' з ультранизьким шумовими характеристиками (-135.5 dBu) і фантомним живленням +48 В.
• перемикач мікрофон / лінія і регулятор чутливості для кожного аналогового входу.
• 8 розривів з роз'ємами 1/4 "(для кожного аналогового входу).
• 8 симетричних аналогових виходів з роз'ємами XLR (+4 dBu ).
• 8 симетричних / несиметричних аналогових виходів з роз'ємами TRS (-10 dBV).

Предусилитель виходу для навушників з регулятором гучності:

• 8 каналів цифрових входів / виходів AES / EBU (роз'єми XLR) і коаксіального S / PDIF (роз'єми RCA) з підтримкою до 24 біт / 192 кГц.
• 8 каналів цифрових оптичних входів / виходів ADAT з підтримкою технології S / MUX.
• 10-сегментні світлодіодні індикатори рівня на лицьовій панелі для кожного вхідного і вихідного каналів.
• Частоти дискретизації: 44.1, 48, 88.2, 96 , 176.4 і 192 кГц.
• Вхід Word clock: Fs / 256 * Fs (роз'єм BNC).

Плата PCI HOST:

• 32-бітний PCI-інтерфейс з підтримкою функції PCI Bus-Mastering.
• PCI-сумісний слот (для +3.3 V і / або +5 V).
• Звуковий інтерфейс 24 біт / 192 кГц.
• 32 вхідних і 32 вихідних працюють одночасно каналу.
• Повнодуплексна запис / відтворення.
• 4 роз'єми EDI і 1 роз'єм MDI
• Цифрові коаксіальні входи / виходи з підтримкою до 24 біт / 192 кГц.
• Вхід / вихід Word Clock: Fs / 256 * Fs, роз'єм BNC.
• Вхід / вихід MIDI (16 каналів).
• Підтримка драйвера EWDM: MME / WDM, DirectSound, ASIO 2.0.
• Сумісність з Windows XP / 2000 і МАС.

Інтерфейс MAXIO CARDBUS:

• Повний дуплекс - одночасний запис / відтворення.
• 32 канальний вхід / 32 канальний вихід 24 біт 192 кГц вхід / вихід потоку аудіо (зв'язок з 4 портами EDI Audio).
• Моніторинг входу апаратного забезпечення.
• Вбудований цифровий 64 канальний мікшер і призначення на його порт 192 кГц коаксіального цифрового входу / виходу.
• Вхід / Вихід синхронізації за словами (Word Clock): Fs / 256 * Fs, BNS з'єднувач-1 дюймовий вхід / вихід, 16 канальний MIDI інтерфейс.

Інтерфейс MAXIO PCI:

• Інтерфейс 32 біт PCI: підтримка PCI Bus-Mastering.
• Повний дуплекс - одночасний запис / відтворення.
• 32 канальний вхід / 32 канальний вихід, 24 біт 192 кГц вхід / вихід потоку аудіо (зв'язок з 4 портами EDI Audio).
• Моніторинг входу апаратного забезпечення.
• Вбудований цифровий 64 канальний мікшер і призначення каналу на порт 192 кГц SPDI / F коаксіального цифрового входу / виходу.
• Вхід / Вихід синхронізації за словами (Word Clock): Fs / 256 * Fs, BNS соедінітель1 вхід / 1 вихід, 16 канальний MIDI Інтерфом. <
