Усилитель LAB.GRUPPEN D120:4L (121374)

Lab.gruppen D120:4L 4-х канальный инсталляционный усилитель со встроенным процессором Lake и сетью DANTE, 2U, 4х3000Вт*4 Ом, свободное распределение мощности между каналами (возможность настройки 2-х каналов до 5900Вт/2,67Ом). ИБП с корректором фактора мощности. Входы: 4 аналоговых, 2 AES3 Euroblock, 8 DANTE. Коммутация: входы аналоговые и AES3 Euroblock, DANTE Neutricon/RJ45; выходы винтовой терминал под кабель до 16кв.мм. Вес 15,8кг.

Особенности LAB.GRUPPEN D120:4L:

• Rational Power Management™ (RPM) - Истинная гибкость при распределении общей доступной мощности через количества каналов для наиболее эффективного использования системы инвентаризации.
• До 5000 Вт на каждый канал для приведения в движение элементов высокой мощности (например, сабвуферы) на всех моделях - один канал на D 120:4L.
• Lake processing Classic/linear-phase/FIR 4- канальная платформа акустической обработки.
• Ввод с автоматическимо резервированием.
• 4 “Lake class” аналоговых входа с Iso-Float™ с эксклюзивной изоляцией «земли».
• 4 входа AES.
• 8 входов сдублированных Dante™.
• Потенциальная интеграция с 3-матричными системами, включая MediaMatrix и Q-Sys с помощью разработанного программного обеспечения.
• CAFÉ (Настройка усилителей для окружающей среды) с помощью программного обеспечения ESP для проектирования общей системы и конкретного оборудования, монтажа и ввода в эксплуатацию.
• Регулируемый импульсный источник питания (R.SMPS™).
• Функция ограничения при пониженном напряжении (UVL™) для продолжения работы системы, несмотря на серьезные падения напряжения в сети.
• Лучшие в своем классе коррекция коэффициента мощности (PFC) для моделирования и построения системы.
• Проверенный и надежный класса TD® выходной каскад с запатентованной высокоэффективной системой охлаждения Intercooler®.
• Выделенная бортовая система мониторинга и наблюдения за нагрузками.
• Дополнительные аналоговые входы для локальных входов системы или аналогового перехода на другой ресурс.
• Съемные Phoenix plug-in аудио разъемы для аудио ввода / вывода.
• Ограничитель прерывания (BEL ™) для предотвращения прерывания питания.

Техническая характеристика LAB.GRUPPEN D120:4L:

Общее:

• Processing/Network - Lake / Dante
• Количество каналов усилителя - 4
• Суммарная мощность все каналы (доля среди каналов с RPM) - 12000 Вт

Выходная мощность Макс:

• 2 Ом - 3000Вт
• 2,67 Ом – 3000Вт
• 4 Ом - 3000 Вт
• 8 Ом - 1900 Вт
• 16 Ом - 950 Вт
• Hi-Z 70 В - 3000 Вт
• Hi-Z100 В - 3000 Вт

Максимальная выходная мощность, одиночный канал:

• 2 Ом - 4400 Вт
• 2,67 Ом - 5900 Вт
• 4 Ом - 4600 Вт
• 8 Ом - 2300 Вт
• 16 Ом - 1150 Вт
• Hi-Z 70 В - 3300 Вт
• Hi-Z 100 В - 4700 Вт

Выходные модули усилителя:

• Пиковое выходное напряжение - 194 В
• Макс. выходной ток – 67А.
• Рациональное управление питанием (RPM) -Любой канал может отдать свою максимальную мощность для одного выходного канала (1 канал на D 80: 4, 2 канала на D 120: 4)
• Ограничения по напряжению (оно может быть снято функцией RPM) - 175 В
• Защитные функции: (CAL), (VHF), защита по току (DC), защита от короткого замыкания, лимитер, ограничитель напряжения, защита от перегрева.

Audio платформа:

• Inter Sample Voltage Peak Limiter (ISVPL) - Конфигурируемое пороговое пиковое напряжение и профиль.
• Коэффициент усиления - цифровой конфигурируемый коэффициент усиления - 22 - 44 дБ
• Динамический диапазон - > 114 дБ
• Анализ импеданса нагрузки - Да
• Динамический диапазон> 114 дБ
• Анализ импеданса нагрузки Да
• Контроль температуры - Регулирование и ограничение работы вентиляторов (ATL, PTL)
• Внутренняя частота дискретизации данных - 48/96 кГц / 32 бит с плавающей точкой.
• Задержка распространения сигнала AES 96кГц/аналоговый вход -1,61/1,68 мсек.

Lake Обработка:

• Процессорная обработка для акустичесекой системы - до 4-х модулей с Classic/linear-phase/FIR crossover, EQ, delay, LimiterMax™ - peak and RMS limiters.
• Управление групповых асимметричных фильтров с косинусоидальным сглаживанием Raised Cosine™ и MESA EQ ™.
• Вход резервирование / Матрица Автоматический 4 уровня входного сигнала резервирования / 4 входных смесителя.
• Интеграция в систему через протокол UDP Ethernet.

Dante Audio Network:

• Данте I / O 8 х 8
• Сетевая топология / резервирование Гибкая топология / Поддержка гирляндное и резервированной сети. 48, 96 кГц / Uni + Multicast
• Задержка в сети 0,25, 0,5, 1,0, 2,0, 5,0 мс.

AES Входы

• Входы - 2 AES входа (4 аудиоканала).
• Поддерживаемые частоты дискретизации /разрешение - 44.1, 48, 88.2, 96, 176.4, 192кГц / до 24 бит.
• Частота дискретизации преобразования THD + N 20 Гц - 20 кГц -0.00003%.

Аналоговые входы:

• Входы 4 входа высокого качества с Iso-Float.
• Максимальное входное / цифровое отношение - +26дБн / +21дБн.
• Частота дискретизации / разрешение - 96 кГц / 24 бит.
• THD + N (типичное значение при частоте 1 кГц )- 0,00022%.
• THD + N (типичное значение при 20 Гц и 20 кГц ) -0,00033%.

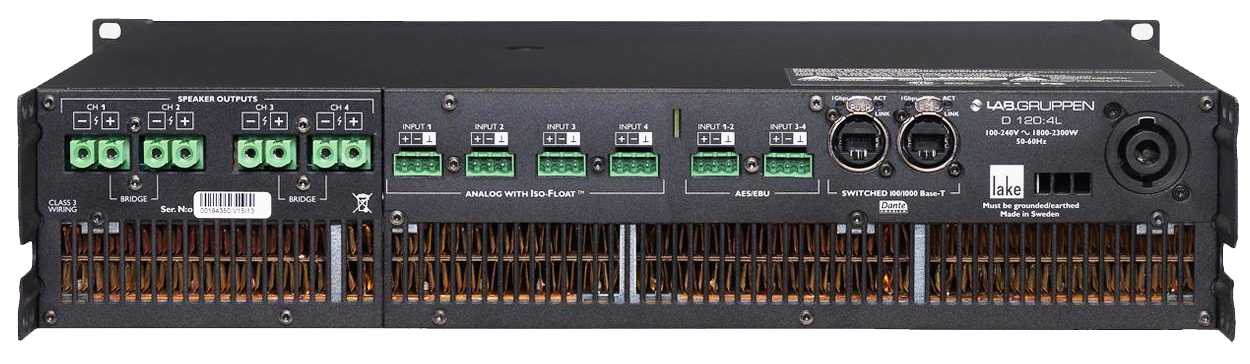

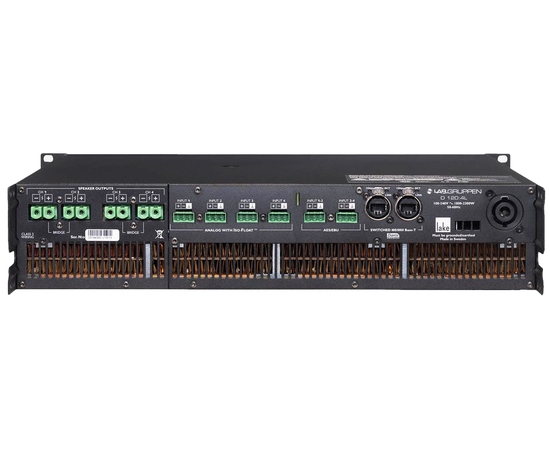

Задняя панель пользовательского интерфейса:

• Аналоговые входы 4 клеммные разъемы аналогового ввода с +, - и земля.
• AES входы 4 клеммные разъемы аналогового ввода с +, - и земля.
• Выходные разъемы 4 х 2 клеммные разъемы с номиналом 1000 В / 76 А (превышение усилителя мощности) может принять до 16 мм2 (6 AWG) кабель.
• Порты Ethernet - 2 x EtherCon RJ45 100/1000 Base-T for the Lake Controller, Dante controller and/or DLM (3rd party protocol)
• Съемный сетевой шнур Neutrik PowerCon рассчитан на 250В/32А.

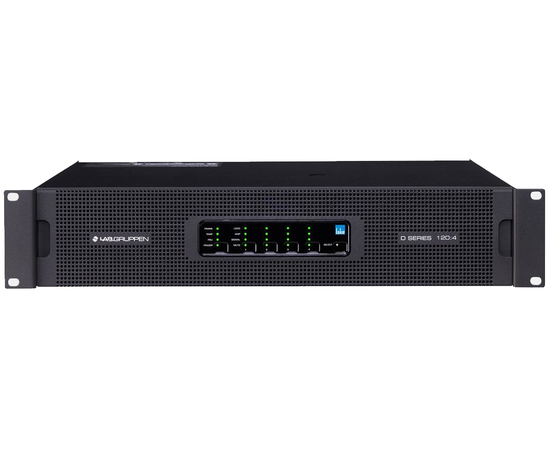

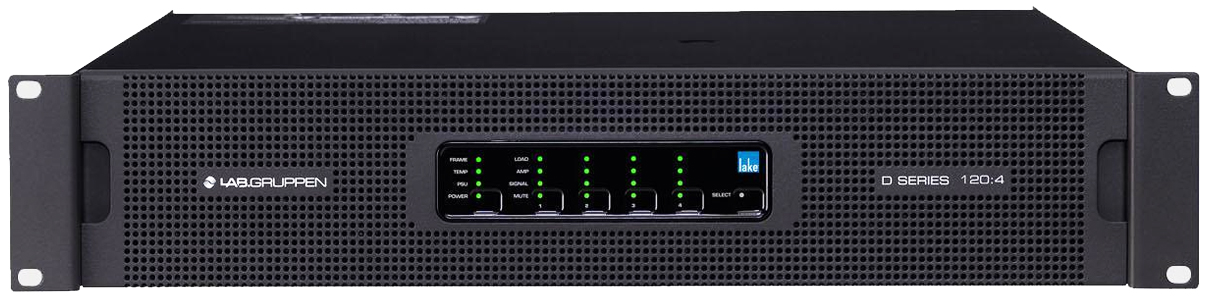

Передняя панель интерфейса пользователя:

• Индикация состояния системы- 3 х 3 цветных LED: ТРЕВОГА, АКТИВНОСТЬ, СОСТОЯНИЕ для Tesira® system и индикации состояния устройства.
• Индикация состояния канала- 3 х 3 цветные LED на канал - LOAD, AMP, SIGNAL status.
• Mute - для каждого канала- сенсорная кнопка для управления отключением звука и двухцветная LED индикация.
• Power - кнопка питания для ON/SLEEP контроля и 3-цветные светодиоды для индикации состояния.
• Select - Кнопка и LED индикация для двунаправленного программного обеспечения устройства и выбора функциональных возможностей.

Питание от сети:

• Номинальное напряжение 100-240 В. переменного тока частотой 50Гц-60кГц.
• Рабочее напряжение 70-265 В. переменного тока- 45Гц-66кГц.

Возможности электропитания:

• Мягкий старт/Пиковая мощность - Да/Max 8 A.
• Коэффициент коррекции мощности - >0,98 от Р вт.>400 Вт.
• Регулируемый режим выключения питания (R.SMPS) - Да.
• Лимитер/прерыватель (BEL) - конфигурируемые профили пороговых токов и прерыватель/макс. порог тока -25 А.
• Нормирование мощность лимитера (PAL) - Да.
• Соответствующее ограничение напряжения (UVL) - Да.
• Защита от перенапряжения, сетевого сбоя, от низкого напряжения в сети - Да.

Размер и вес:

• 483х88х424 мм
• 15,8 кг
