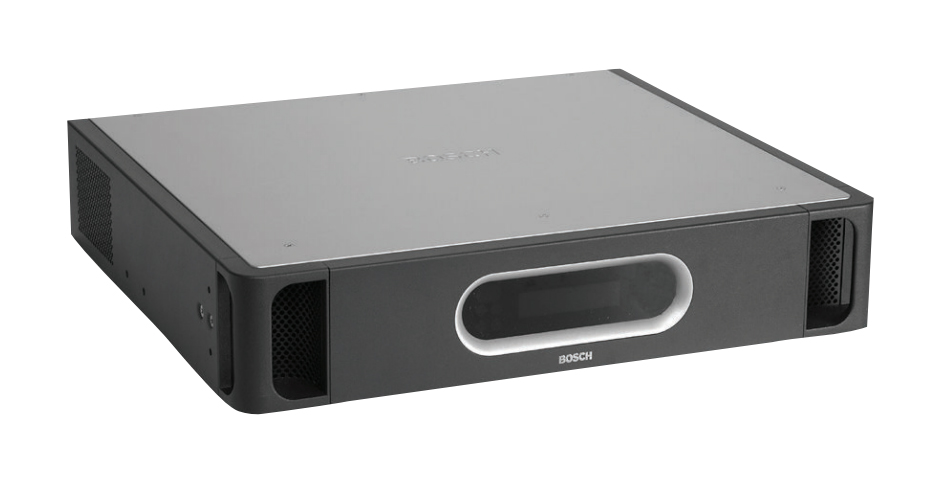

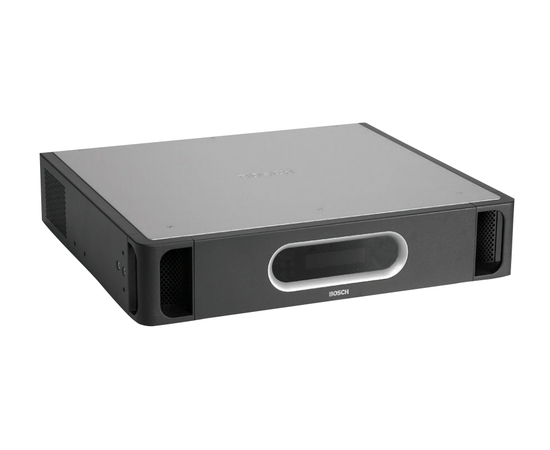

Усилитель мощности Bosch PRS-4B125-EU (50266)

Базовые усилители мощности PRS-4B125 и PRS-8B060 Bosch – экономичная альтернатива стандартным усилителям мощности Praesideo, которые могут применяться в системах, где не требуются функции цифровой обработки аудио, эквализации, задержки и АРУ. Эти усилители не подключаются напрямую в оптоволоконную сеть Praesideo. Вместо этого они подключаются к многоканальному интерфейсу PRS-16MCI, который обеспечивает распределение аудио сигналов на усилители и контроль работоспособности.

В системе обеспечивается мониторинг за работой базовых усилителей мощности, отчеты о неисправностях поступают в сетевой контроллер системы через многоканальный интерфейс (соответствует IEC 60849 стандарту). Базовые усилители дают возможность раздельного подключения линий громкоговорителей в А и В зоне, и также поддерживают петлевое подключение по классу А. Устройства устанавливаются в 19”стойку при помощи крепления, входящего в комплект.

Усиление

PRS-4B125 представляет собой четырехканальное устройство мощностью по 125 Вт, а PRS-8B060 представляет собой восьмиканальное устройство мощностью по 60 Вт на канал. Источник питания работает в переключаемом режиме с низким пусковым током, устройство может работать от батарей 48 В.

Подключение

Усилители имеют встроенные выходные трансформаторы для приведения в действие громкоговорителей 70 и 100 В. Они имеют отдельные защищенные от перегрузок подключения к громкоговорителям группы A и группы B, поддерживающие проходное подключение к громкоговорителям класса A. Отдельные группы А и В каждого канала могут быть настроены на резервирование. Устройства подключаются к многоканальному интерфейсу PRS-16MCI для передачи аудиосигналов, управляющих данных и контроля, однако возможна и автономная работа.

Аудиосигнал

Усилители имеют аналоговые линейные аудиовходы для локального аудиосигнала с низким приоритетом. Сетевой аудиосигнал с многоканального интерфейса преобладает над локальным аудиосигналом.

Безопасность

Устройства могут работать как от сети, так и от резервной батареи на 48 В, при этом переключение между режимами питания происходит автоматически. Они контролируют оба источника питания, а также самих себя. Они могут дополнительно контролировать громкоговорители и их линии при использовании совместно с многоканальным интерфейсом PRS-16MCI. Полное разделение каналов усилителя позволяет одному каналу усилителя функционировать в качестве резервного усилителя для другого канала. Усилитель имеет защиту от перегрузки и короткого замыкания. Схема защиты от перегрева отключает силовой каскад и активирует светодиодный индикатор неисправности на передней панели, если внутренняя температура достигает критического уровня.

Особенности:

• Высокопроизводительные каналы усилителя класса D
• Переключаемый режим источника питания
• Локальные аудио входы
• Работа от сети и от батарей
• Полный контроль
• Совместимость с IEC 60849

Технические характеристики:

• Мощность: 4 x 125 Вт
• Частотная характеристика - от 60 Гц до 19 кГц (-3 дБ)
• Отношение сигнал-шум - >85 дБ (без контрольного сигнала)
• Перекрестные помехи - <70 дБ при номинальной нагрузке для 1кГц
• Искажения - <0,3% (при 1 кГц) при 50% номинальной выходной мощности

Питание от сети:

• Напряжение - 115/230 В перем. тока ±10%, 50/60 Гц
• Энергопотребление - Pмакс. -3 дБ уровень сигнала тревоги / неактивное состояние с контрольным сигналом 15 В / режим ожидания PRS‑4B125 395 / 62 / 16 Вт

Источник питания от батареи:

• Напряжение - 48 В пост. тока -10% до +20%
• Энергопотребление - Pмакс. -3 дБ уровень сигнала тревоги / неактивное состояние с контрольным сигналом 15 В / режим ожидания PRS‑4B125 375 / 48 / 9 Вт

Линейные входы:

• Локальный аудиовход - 0 дБВ (симметричный)

Выходы громкоговорителя PRS‑4B125:

• Сопротивление при номинальной нагрузке - 80 Ом (100 В); 40 Ом (70 В)
• Емкость при номинальной нагрузке - 60 нФ (100 В); 125 нФ (70 В)
• Номинальная выходная мощность (на канал) - 125 Вт (1 мин. при 55 °C); 60 Вт (30 мин. при 55 °C, непр. при 30 °C); 30 Вт (прод. при 55 °C)
• Разъем - 9-контактный разъем для съемной зажимной колодки

Механические характеристики:

• Размеры (В x Ш x Д) при настольном использовании, с ножками - 92 x 440 x 400 мм
• Размеры (В x Ш x Д) при использовании в стойке 19", с кронштейнами - 88 x 483 x 400 мм
• Размеры перед кронштейнами - 40 мм
• Размеры за кронштейнами - 360 мм
• Вес - 15 кг
• Монтаж - автономный, в стойку 19"

Условия эксплуатации:

• Рабочая температура - от -5 ºC до +55 ºC
• Относительная влажность - 15 - 90%
