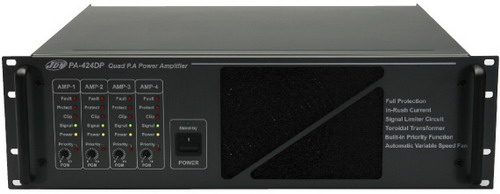

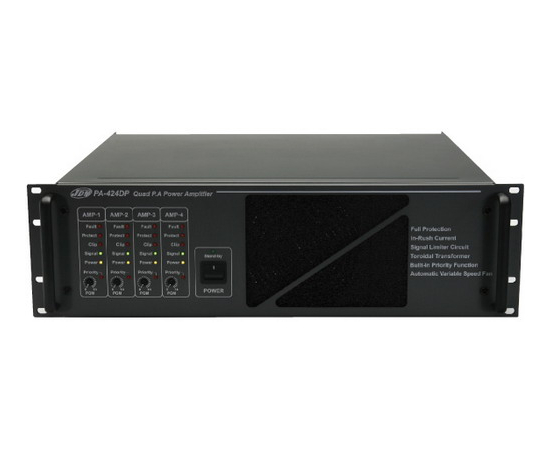

Усилитель мощности JDM PA-424DPT (16994)

Назначение:
Автоматически изменяемая скорость вентилятора.
25В, 35В, 50В, 70В и 100В выходы для согласования с сопротивлением линии.
Предусмотрено быстрое переключение с переменного напряжения питания ~ 220В на постоянное ±24В.
Приоритетный релейный контакт выходного разъема позволяет реализовать аварийное оповещение при 3-х проводном или 4-х проводном включении, требующем напряжения питания ±24В.
Входной уровень 0 Дб (0,775 В) 66 кОм симметричный (2 программных и 2 приоритетных входа).
Опция модуля определения неисправности (FD-200) позволяет обнаружить неисправность трансляционной линии или усилителя, и с помощью релейного контакта позволяет автоматически заменять неисправный усилитель при использовании блока FS-3381.
Защита от перегрузки по току.
Защита от перегрузки по входу.
Защита от короткого замыкания по выходу.
Наличие выхода ±24 В к внешним устройствам (макс.ток 500мА).
Дистанционное управление включением усилителя из режима ожидания.
Съемные винтовые разъемы для облегчения включения усилителя.
При срабатывании управления приоритетного входа уровень входного сигнала программного входа (PGM) затухает.
Наличие приоритетного входа и управления приоритетным входом.
НЧ фильтр 400Гц для выравнивания качества звука.

Добавочная функция серии DPT:
Контроль неисправностей вентилятора охлаждения и предохранителей по переменному и постоянному току.
Технические характеристики:
Выходная мощность 240 Вт х 4
Нелинейные искажения (1 кГц) < 0,4 %
Рабочий диапазон частот (-3 дБ) 35 Гц — 20 кГц
Чувствительность / Импеданс PGM : 0 дБ (0,775 В)/66 кОм балансный
PREORITY : 0 дБ (0,775 В)/66 кОм балансный
Отношение сигнал / шум > 100 дБ (характеристика «А»)
Входной фильтр 400 Гц/-3 дБ
Напряжение питания 230 В 50 Гц, +24 В
Выходное напряжение / Импеданс 25 В/2,6 Ом; 50 В/10,4 Ом; 100 В/41,7 Ом
Потребляемая мощность 2490 Вт
Потребляемый ток при 1/8 ном. мощности (230 В) 5 А
Потребляемый ток при 1/3 ном. мощности (230 В) 7,5 А
Номинальный потребляемый ток (230 В) 11,8 А
Габаритные размеры 483x133x374 мм
Масса 29 кг
