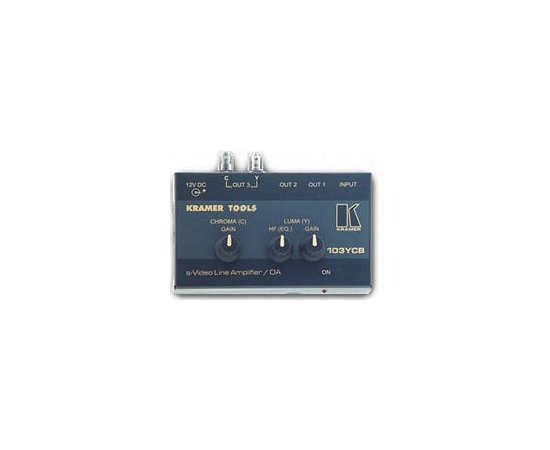

Усилитель-распределитель Kramer 103YC (67124)
103YC- линейные распределители, усилители сигналов s-Video. Распределяют входной сигнал на три идентичных выхода, обеспечивая его усиление при передаче на значительные расстояния. В устройствах предусмотрена функция буферизации выходного сигнала. На верхней панели расположены раздельные регуляторы усилениясоставляющих яркости и цветности выходного сигнала. Регулировка АЧХ позволяет осуществлять коррекцию верхних частот составляющей яркости, как наименее устойчивых при передаче по протяженным кабельным линиям. По выходам устройство 103YCB оснащено двумя 4-контактными разъемами и двумя разъемами BNC – для составляющей цветности и составляющей яркости (Y и C), а устройство 103YC имеет три 4-контактных разъема. Благодаря полосе пропускания 420 МГц устройства являются полностью прозрачными элементами на пути прохождения сигналов. В комплект входит блок питания 12 В. При необходимости может применяться блок питания VA-50P(опция), который способен обеспечивать питание 6 устройств Kramer, рассчитанных на 12 В. 103YC/103YCB относятся к семейству TOOLS – группе высококачественных и компактных приборов с оптимальным соотношением «цена-качество» и широким спектром применения.
Технические характеристики
Входы1 s-Video, 1 В / 75 Ом (Y), 0,3 В / 75 Ом (C), разъем 4-pin.
Выходы1 s-Video, 1 В / 75 Ом (Y), 0,3 В / 75 Ом (C), для 103YC: три выхода на разъемах 4-pin; для 103YCB: два выхода – на разъемах 4-pin, один выход – на 2 разъемах BNC (Y и C).
Тип входаОткрытый.
Полоса пропускания сигнала420 МГц на уровне -3 дБ (Y).
Максимальный уровень выходного сигнала2,6 В / 75 Ом (Y).
Дифференциальная фаза0,03°.
Дифференциальное усиление0,05%.
К-факторМенее 0,05%.
Отношение сигнал/шум72,4 дБ.
РегулировкиУровень Y – от -1 до +6,5 дБ; контроль АЧХ (Y) – от 0 до +15 дБ на уровне 5,8 МГц; уровень C – от -0,6 до +5,9 дБ.
Источник питания12 В, 40 мА.
МассаОколо 0,3 кг.
Габариты (Ш * Г * В)12 х 7,5 х 2,5 см.
ОпцииАдаптеры RK-T1, RK-T3 для установки в стандартную 19
В комплектеИсточник питания, монтажный комплект.
Применение
Домашний кинотеатр
Любые системы, нуждающиеся в применении компактных усилителей-распределителей и линейных усилителей
