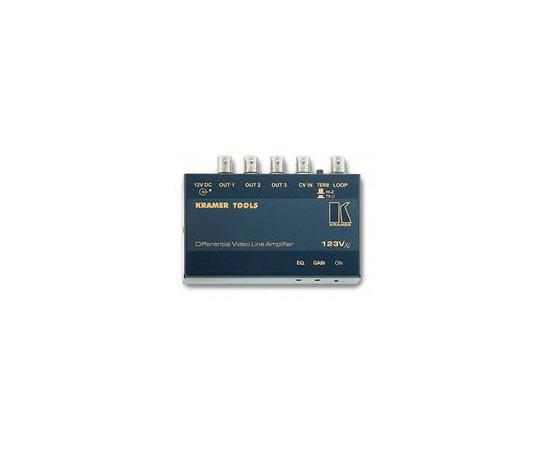

Усилитель-распределитель Kramer 123Vxl (66937)
Kramer 123Vxl – усилитель-распределитель 1:3 с дифференциальным входом, предназначенный для студий телевещания и систем безопасности. Благодаря полосе пропускания 425 МГц устройство является полностью прозрачным элементом на пути прохождения видео. 123Vxl распределяет входной сигнал на три идентичных выхода, обеспечивая при этом полную буферизацию сигналов. В нем используется схема дифференциального усиления, которая позволяет устранить паразитные шумы и фоновые помехи, возникающие при передаче сигнала на большие расстояния.
ВНИМАНИЕ! В некоторый случаях использование дифференциального входа дает обратный эффект, ухудшая качество сигнала на выходе прибора. Это зависит от характера помех, трассы прокладки и длины кабеля и т.д., что трудно оценить заранее, на этапе проектирования системы. В случае наблюдения помех на выходе короткой перемычкой замкните корпус BNC-разъема INPUT с металлическим корпусом прибора.
Регуляторы выходного уровня и АЧХ дают возможность компенсировать потери видео при передаче по протяженным кабельным линиям. В комплект входит блок питания 12 В. При необходимости может применяться блок питания VA-50P или VA-100P (опция), который способен обеспечивать питание 6 или 10 устройств Kramer, рассчитанных на 12 В. Kramer 123VxI относится к семейству TOOLS – группе компактных высококачественных устройств с оптимальным соотношением «цена-качество» и широким спектром применения.
Технические характеристики
Входы1 видео, дифференциальный, 1В/75 Ом, разъем BNC.
Выходы3 видео, 1В/75 Ом, разъемы BNC.
Тип входаЗакрытый.
Полоса пропускания сигнала427 МГц на уровне –3 дБ.
Максимальный уровень выходного сигнала1,7 В /75 Ом.
Дифференциальная фаза0,3°.
Дифференциальное усиление0,5%.
К-факторМенее 0,05%.
Отношение сигнал/шум60,3 дБ.
РегулировкиУровень сигнала - от –1,8 до +5,6 дБ; контроль АЧХ - от 0 до +15 дБ на уровне 5,8 МГц.
Источник питания12 В, 80 мА.
Масса0,3 кг.
Габариты (Ш * Г * В)12 х 7,5 х 2,5 см.
ОпцииАдаптеры RK-T1, RK-T3 для установки в стандартную 19
В комплектеИсточник питания, монтажный комплект.
Применение
Кабельное телевидение
Распределение одного сигнала на три приемных устройства
Системы отображения информации, где необходима передача сигнала на удаленное расстояние без потерь и искажений
