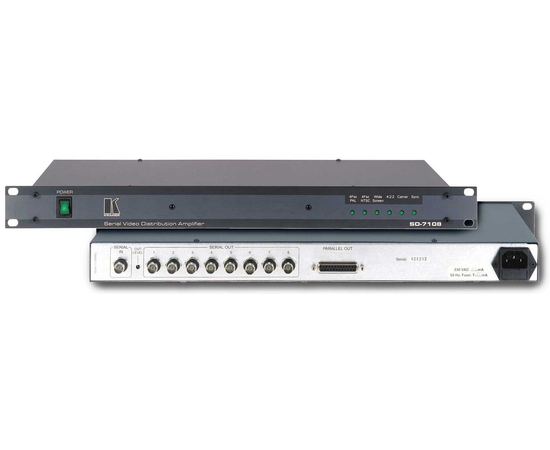

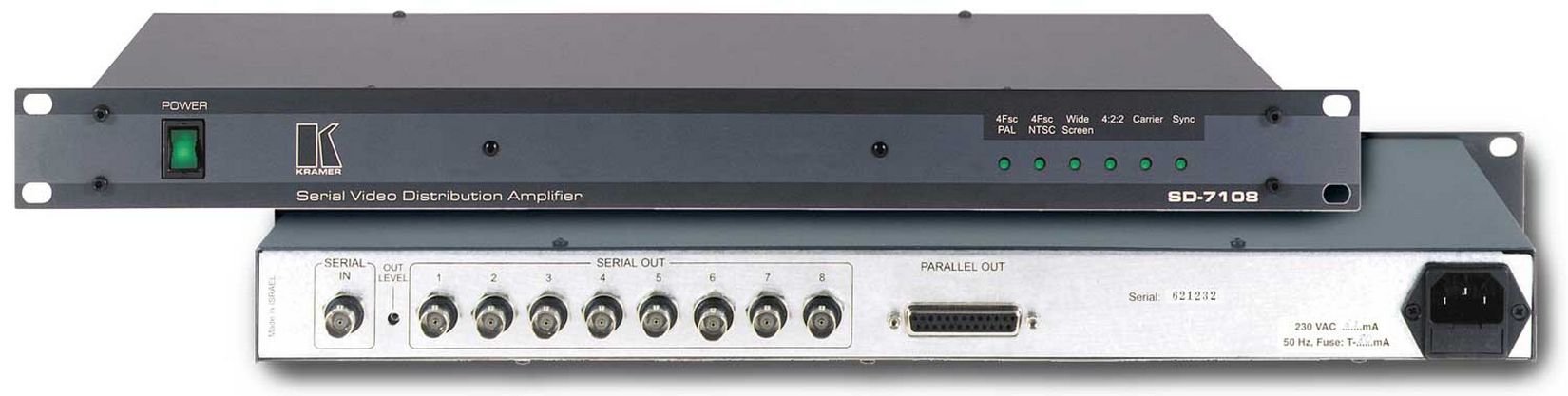

Усилитель-распределитель Kramer SD-7108 (67789)
Kramer SD-7108 – многоформатный цифровой усилитель, распределитель 1:8 последовательного видео. Он не нуждается в подстройке, имеет устойчивую АЧХ и функцию перетактирования на выходах, что позволяет ему формировать 8 последовательных цифровых выходных сигнала с низким уровнем джиттера. Кроме того, в нем предусмотрен параллельный выход с перетактированием (уровень ECL).
Устройство позволяет автоматически компенсировать потери сигнала в коаксиальном кабеле 75 Ом. Распознаются любые сигналы в форматах 4fsc PAL, 4fsc NTSC,компонентные сигналы 4:2:2, а также широкоформатные сигналы 16:9 для ТВЧ (телевидения высокой четкости). Светодиоды на лицевой панели обеспечивают индикацию распознаваемого стандарта. Уровень выходного последовательного видео регулируется. Светодиод CARRIER индицирует обнаружение сигнала на входе, а светодиод SYNC показывает наличие горизонтальной синхронизации.
SD-7108 позволяет работать и с 10-битовыми, и с 8-битовыми видео, автоматически распознавая длину слова.
Технические характеристики
Входы1 SDI (SMPTE 259M), 75 Ом, разъем BNC.
ВыходыПоследовательный: 8 SDI (SMPTE 259М), перетактирование, 75 Ом, разъемы BNC, с регулировкой амплитуды. Параллельный: выход ECL уровня, разъем DB-25F.
Компенсация потерь сигнала и перетактированиеАвтоматически, не менее чем до 30 дБ в кабелях.
Распознавание видеоформатаАвтоматическое, 8- или 10-битное слово, в соответствии с форматом входного сигнала.
Стандарты4fsc PAL, 4fsc NTSC, 4:2:2 (525/625 строк), широкоформатный 360 Мб/с (525/625 строк).
Источник питания~230 В, 50/60 Гц, 14 ВА.
МассаОколо 2,5 кг.
Габариты (Ш * Г * В)19” x 7” x 1U; устанавливается в стандартную 19” стойку.
В комплектеСетевой шнур.
Применение
Вещательные студии (работа в эфире)
Цифровые (SDI) студии
