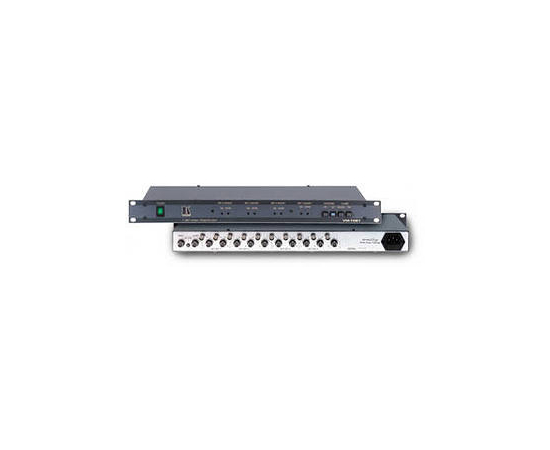

Усилитель-распределитель Kramer VM-1021 (66947)
Kramer VM-1021 - усилитель-распределитель 1:20 композитного видео. Распределяет входной сигнал на 20 идентичных выходов (разъемы BNC). Для работы в системах с кабельными линиями разной длины на передней панели расположены регуляторы усиления видео и АЧХ для каждого набора из пяти выходов. В конструкции аппарата предусмотрена привязка к уровню черного и уровню синхросигнала.
Спомощью проходных входов прибор можно интегрировать в разветвленные системы распределения сигналов.
Благодаря полосе пропускания, составляющей 350 МГц, устройство является полностью прозрачным для сигналов высокого разрешения или цифровых сигналов SDI. VM-1021выпускается в надежном и прочном корпусе и может устанавливаться в стандартную 19” стойку (занимаемая высота - 1U).
Технические характеристики
Входы1 видео для композитных / однокомпонентных сигналов, проходное гнездо, 1В / 75 Ом, разъем BNC, кнопка для включения эквивалентной нагрузки 75 Ом
Выходы20 видео для композитных / компонентных сигналов, 1В / 75 Ом, разъемы BNC
Тип входаОткрытый / закрытый (кнопка на передней панели)
Полоса пропускания видеосигнала350 МГц на уровне - 3 дБ
Дифференциальная фаза0,07°
Дифференциальное усиление0,1%
К-факторМенее 0,05%
Отношение видеосигнал/шумСвыше 74 дБ
Нелинейность0,1%
Регулировка усиленияОт 0 до 2,9 дБ на частоте 4,4 МГц (четыре триммера на передней панели)
Настройка АЧХОт 0 до 2,9 дБ на частоте 4,4 МГц
ПривязкаПо уровню черного или по нижнему уровню синхросигнала
Источник питания~ 230 В, 50/60 Гц, 6,7 ВА
Масса2,6 кг
Габариты (Ш * Г * В)19" x 7" x 1U
В комплектеСетевой шнур
Применение
Охранные системы
Распределение сигналов высокого разрешения в профессиональных видео- и аудиосистемах
Студийное распределение сигналов RGB или компонентных видеосигналов при параллельном соединении нескольких VM-1021.
Тиражирующие и монтажные комплексы
