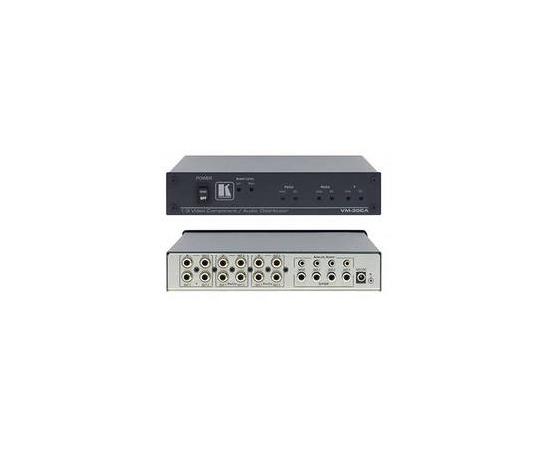

Усилитель-распределитель Kramer VM-30CA (67133)
Kramer VM-30СА — высококачественный усилитель-распределитель для компонентного видеосигнала (YUV), небалансного стереофонического аудиосигнала и цифрового аудиосигнала S/PDIF. После буферизации прибор распределяет входной сигнал каждого типа на три идентичных выхода.
широкая полоса пропускания — 400 МГц (–3 дБ)
совместимость с HDTV
раздельные регуляторы уровня сигналов Y, Pb, Pr и компенсации АЧХ кабеля
регулировка уровня аналогового аудиосигнала раздельно по стереоканалам
малогабаритный корпус настольного исполнения.
Технические характеристики
ВходыКомпонентный видеосигнал Y, Pb/Cb, Pr/Cr (1 вх.): 1 В, 0,7 В, 0,7 В, 75 Ом, разъемы RCA; Цифровой аудиосигнал S/PDIF (1 вх.): 75 Ом, разъем RCA;
ВыходыКомпонентный видеосигнал Y, Pb/Cb, Pr/Cr (3 вых.): 1 В, 0,7 В, 0,7 В, 75 Ом, разъемы RCA; Цифровой аудиосигнал S/PDIF (3 вых.): 75 Ом, разъемы RCA; Аналоговый стереозвук (3 вых.): +4 дБм, 150 Ом, 3,5-мм аудиорозетки
Полоса пропускания сигнала на уровне –3 дБВидеосигнал 400 МГц при полной нагрузке, аудиосигнал >100 кГц
Максимальный размах выходного видеосигналаВидеосигнал 2,3 В, аудиосигнал 1,8 В (S/PDIF), 25 дБм (аналоговый)
Дифференциальная фаза0,03°
Дифференциальное усиление0,038%
К-фактор<0,05%
Отношение сигнал/шумВидеосигнал 74 дБ, аналоговый аудиосигнал 87 дБ
РегулировкиУровень –4,1…+6,4 дБ, компенсация АЧХ кабеля 0...+6,3 дБ, аудиосигнал –70…+6,2 дБ
Источник питания=12 В, 500 мА
Масса3,7 кг
Габариты (Ш * Г * В)21,5 см x 16,3 см x 4,4 см
ОпцииАдаптер для установки в 19-дюймовую стойку
В комплектеИсточник питания
Коэффициент второй гармоники (канал звука)0,002%
Коэффициент нелинейных искажений аудиотракта + шум0,065%
СвязьВидеосигнал по постоянному току, аудиосигнал по переменному току (вход), по постоянному току (выход)
Применение
Вещательные студии (работа в прямом эфире и видеомонтаж)
Презентационные системы
Студии тиражирования
Торговые организации, системы розничных продаж
Бренд:
Kramer
