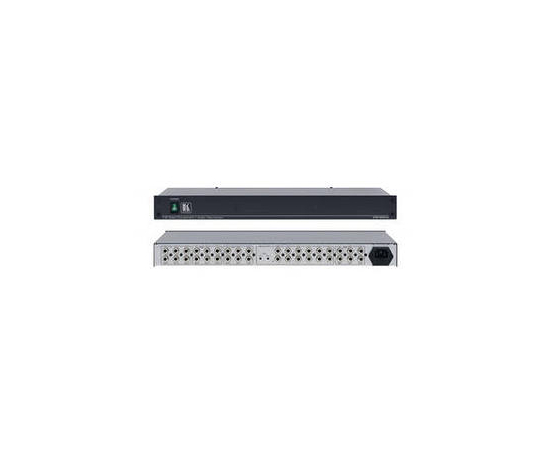

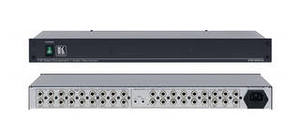

Усилитель-распределитель Kramer VM-50CA (67135)
Kramer VM-50СА — высококачественный усилитель-распределитель для компонентного видеосигнала (YUV), небалансного стереофонического аудиосигнала и цифрового аудиосигнала S/PDIF. После буферизации приборы распределяют входной сигнал каждого типа на 5 идентичных выходов.
широкая полоса пропускания — 400 МГц (–3 дБ)
совместимость с HDTV
раздельные регуляторы уровня сигналов Y, Pb, Pr и компенсации АЧХ кабеля
регулировка уровня аналогового аудиосигнала раздельно по стереоканалам
корпус высотой 1U для установки в стандартную 19-дюймовую стойку.
Технические характеристики
ВходыКомпонентный видеосигнал Y, Pb/Cb, Pr/Cr (1 вх.): 1 В, 0,7 В, 0,7 В, 75 Ом, разъемы RCA; Цифровой аудиосигнал S/PDIF (1 вх.): 75 Ом, разъем RCA; Аналоговый стереозвук (1 вх.): +4 дБм, 50 кОм, 2 разъема RCA
ВыходыКомпонентный видеосигнал Y, Pb/Cb, Pr/Cr (5 вых.): 1 В, 0,7 В, 0,7 В, 75 Ом, разъемы RCA; Цифровой аудиосигнал S/PDIF (5 вых.): разъемы RCA; Аналоговый стереозвук (5 вых.): 10 разъемов RCA
Полоса пропускания сигнала на уровне –3 дБВидеосигнал 400 МГц при полной нагрузке, аудиосигнал 350 МГц (S/PDIF), 40 кГц (аналоговый)
Максимальный размах выходного видеосигналаВидеосигнал 2,3 В, аудиосигнал 1,8 В (S/PDIF), 22 дБм (аналоговый)
Дифференциальная фаза0,05°
Дифференциальное усиление0,08%
К-фактор<0,05%
Отношение сигнал/шумВидеосигнал 76 дБ (5 МГц), аналоговый аудиосигнал 90 дБ
РегулировкиУровень Y, Pb, Pr –1,2…+6,6 дБ, аналоговый аудиосигнал –67…+6,3 дБ, компенсация АЧХ кабеля 0...+5,9 дБ (50 МГц)
Источник питанияСеть ~100-240 В, 50/60 Гц, 7 ВА
Масса2,6 кг
Габариты (Ш * Г * В)48,3 см x 17,8 см x 4,5 см (1U)
В комплектеСетевой шнур
Коэффициент второй гармоники (канал звука)0,003% (аналоговый, 1 кГц)
Коэффициент нелинейных искажений аудиотракта + шум0,015% (аналоговый, 1 кГц)
Перекрестные помехи при наихудших условияхВидео на звук –70 дБ (15 кГц)
СвязьВидеосигнал по постоянному току, аналоговый аудиосигнал по переменному току (вход), по постоянному току (выход), S/PDIF по постоянному току
Применение
Вещательные студии (работа в прямом эфире и видеомонтаж)
Презентационные системы
Студии тиражирования
Торговые организации, системы розничных продаж
Бренд:
Kramer
