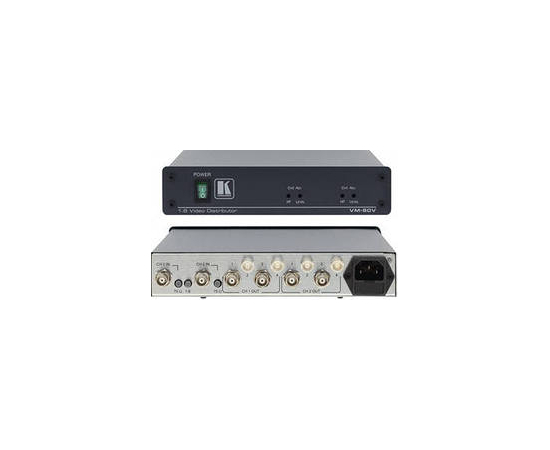

Усилитель-распределитель Kramer VM-80V (66945)
VM-80V - видеоусилитель, распределитель вещательного качества, предназначенный для распределения композитного видео. Оснащен разъемами BNC. Устройство может работать как одиночный видеоусилитель, распределитель 1:8, либо как два раздельных видеоусилителя, распределителя 1:4. Выбор режима осуществляется при помощи кнопок, расположенных на передней панели. Каждый из этих режимов позволяет формировать идентичные выходные сигналы для систем с несколькими мониторами, проекторами и другими приемными устройствами. В качестве дополнения для распределения звуковых сигналов служит усилитель, распределитель VM-80А.
Полоса пропускания, превышающая 330 МГц, позволяет применять VM-80V на наиболее ответственных участках вещательного тракта, в том числе с сигналами SDI и им подобными. С помощью проходных входов прибор можно интегрировать в более крупные системы распределения сигналов. Точная подстройка выходных уровней левого и правого каналов и контроль АЧХ производятся с помощью расположенных на передней панели четырех регуляторов (по два на каждый канал). Устройство имеет прочный, надежный корпус и встроенный источник питания. Два данных прибора можно разместить в стандартной 19" стойке при помощи адаптера Kramer RK-1.
Технические характеристики
Входы2 видео, проходное гнездо, 1В / 75 Ом, разъемы BNC, кнопка для включения эквивалентной нагрузки 75 Ом.
Выходы2х4 видео, 1В / 75 Ом, разъемы BNC.
Тип входаОткрытый / закрытый (выбирается встроенной перемычкой).
Полоса пропускания видеосигнала330 МГц на уровне -3 дБ.
Максимальный уровень выходного видеосигнала2 В.
Дифференциальная фаза0,5°.
Дифференциальное усиление0,12 %.
К-факторМенее 0,05%.
Отношение сигнал/шум- 74 дБ.
НелинейностьМенее 0,1 %.
РегулировкиКнопка на задней панели для включения эквивалентной нагрузки 75 Ом. Кнопка выбора режима усилителя-распределителя (1:8 или 2х1:4).
Источник питания~ 230 В, 50/60 Гц, 6,2 Вт.
Масса1,3 кг.
Габариты (Ш * Г * В)22 x 12 x 4,5 см.
ОпцииАдаптер RK-1 для установки в стандартную 19 стойку
В комплектеСетевой шнур.
Применение
Распределение компонентных/RGBS видеосигналов, а также сигналов других форматов (при параллельном соединении нескольких VM-80V)
Распределение сигналов высокого разрешения в профессиональных видео- и аудиосистемах
Студии тиражирования
