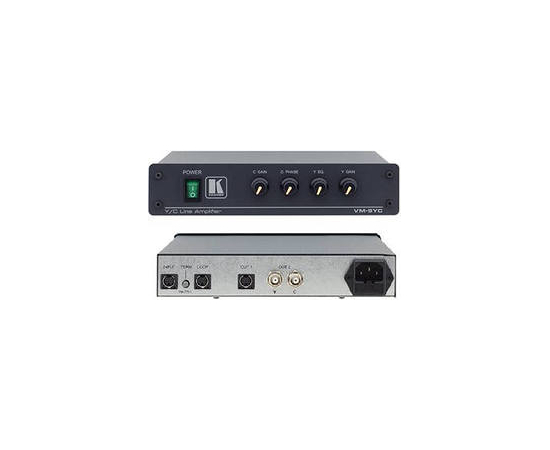

Усилитель-распределитель Kramer VM-9YC (67123)
Kramer VM-9YC – распределитель, усилитель сигналов S-video 1:2, который позволяет компенсировать ухудшение харак-теристик сигнала при передаче по протяженным кабельным линиям. Распределяет входной сигнал на два выхода с разными типами разъемов. Один выход имеет разъем 4-pin, другой – два разъема BNC для сигналов яркости (Y) и цветности (C). В при-боре предусмотрена система буферизации выходного сигнала. Для локального распределения сигнала и включения усилителя в более крупную систему имеется проходное гнездо с разъемом 4-pin, на которое не влияют регуляторы уровня сигнала. На пе-редней панели расположены раздельные регуляторы усиления сигналов яркости и цветности, а также фазового сдвига состав-ляющей цветности и контроля АЧХ составляющей яркости. Благодаря полосе пропускания, превышающей 320 МГц, устройство является полностью прозрачным для обычных видео и звука. VM-9YC выпускается в надежном и прочном корпусе и устанавливается в стандартную 19” стойку при помощи адаптераRK-1 (два модуля, занимаемая высота – 2 U).
Технические характеристики
Входы1 S-video, проходное гнездо, 1 В/75 Ом (Y), 0,3 В/75 Ом (C), разъем 4-pin, переключатель эквивалентной нагрузки.
Выходы2 S-video, 1 В/75 Ом (Y), 0,3 В/75 Ом (C), разъемы 4-pin и BNC.
Тип входаОткрытый (Y), закрытый (C).
Полоса пропускания сигнала (Y)320 МГц на уровне –3 дБ.
Максимальный уровень выходного видеосигнала2 В.
Дифференциальная фаза0,05°.
Дифференциальное усиление0,07 %.
К-факторМенее 0,05%.
Отношение сигнал/шум–77 дБ.
Регулировки–0,6 дБ/+4,1 дБ (для Y и C). От - 25 до + 90 градусов (фаза сигнала цветности).
Источник питания~230 В, 50/60 Гц, 5,1 ВА.
Масса1,3 кг.
Габариты (Ш * Г * В)22 х 18 х 4,5 см.
ОпцииАдаптер RK-1 для установки в стандартную 19” стойку.
В комплектеСетевой шнур.
Применение
Кабельное телевидение
Передача сигналов Y/C по протяженным кабельным линиям в профессиональных видео- и аудиосистемах
Системы безопасности
