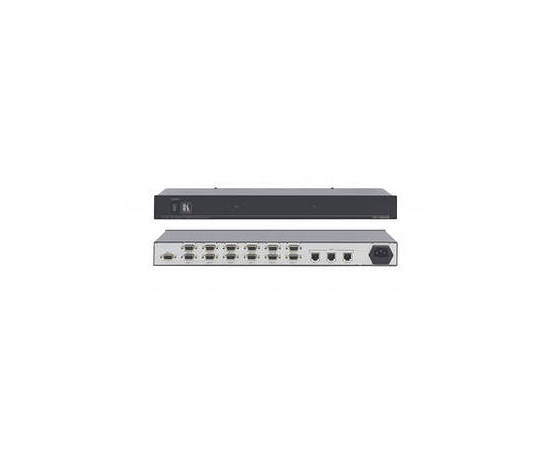

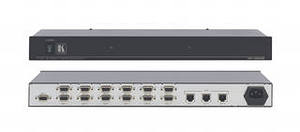

Усилитель распределитель Kramer VP-12NHD (67185)
Kramer VP-12NHD — высококачественный усилитель-распределитель 1:12 для компьютерного графического сигнала. Он, после буферизации и развязки, распределяет сигнал с единственного входа на 12 идентичных выходов с 15-контактными разъемами HD, а также на три выхода для передачи сигнала по витой паре.
Особенности:
полоса пропускания 300 МГц (–3 дБ)
совместимость с HDTV
выбор полярности строчных и кадровых синхроимпульсов для лучшей совместимости выходов на витую пару с сигналом HDTV
система Power Connect™: только один прибор пары передатчик-приемник должен быть подключен к источнику питания. Все остальные приборы, оснащенные такой системой, могут получать питание от первого по линии передачи сигнала.
разъемы для подключения витой пары — RJ-45
регулировка уровня сигнала RGB, управление идентификационным битом
выход для передачи сигналов по витой паре на расстояние до 100 м (требуется приемник PT-120, TP-105, TP-120 или VP-5R)
кабель — UTP (неэкранированная витая пара), например, категории 5
корпус для установки в стандартную 19-дюймовую стойку (1U).
Технические характеристики
ВходыVGA (1 вх.): разъем HD15F
ВыходыVGA (12 вых.): разъемы HD15F; Витая пара (3 вых.): разъемы RJ-45
Полоса пропускания сигнала на уровне –3 дБVGA 330 МГц, витая пара 156 МГц
Максимальный размах выходного видеосигналаVGA 1,7 В, витая пара 1,3 В
Дифференциальная фаза0,44° (на выходе UXGA)
Дифференциальное усиление0,17% (на выходе UXGA)
К-фактор<0,05% (на выходах UXGA и на витой пары)
Отношение сигнал/шумVGA 73 дБ, витая пара 70 дБ
РегулировкиУровень –0,8…2,4 дБ
Источник питанияСеть 230 В, 50/60 Гц, 31 ВА
Масса2,7 кг
Габариты (Ш * Г * В)48,3 x 17,8 см x 4,5 см (1U)
В комплектеСетевой шнур
СвязьVGA по постоянному току, витая пара по переменному току
Применение
Мультимедийные системы
Настройка и проверка видеооборудования, в том числе мониторов, видеомагнитофонов и проекторов
Передача графических сигналов на значительные расстояния
Школы, аудитории, любые аудио/видео системы, требующие высокого качества распределения сигнала
