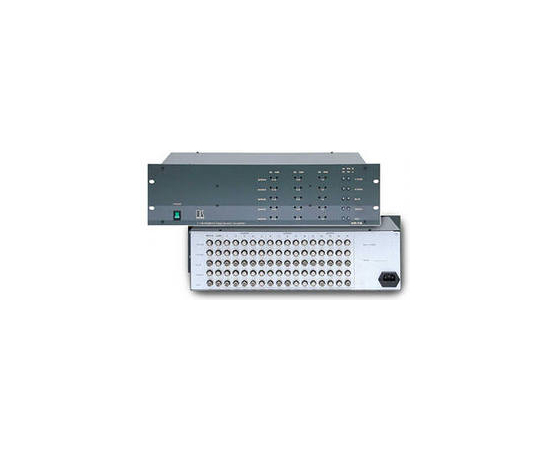

Усилитель- распределитель Kramer VP-18 (67151)
Kramer VP-10, VP-15 и VP-18 представляют собой усилители, распределители 1:10, 1:15 и 1:18 компонентного и графических (RGBHV) видео высокого качества. Каждый прибор может работать как одиночный усилитель, распределитель 1:10 / 15 / 18 RGBHV или как пять независимых усилителей, распределителей видео 1:10, 1:15 или 1:18. В каждом канале предусмотрено проходное гнездо, что значительно повышает функциональную гибкость устройств. Например, на основе двух VP-18 можно сформировать один усилитель-распределитель сигналов RGBHV 1:36. Каждый вход можно сделать либо открытым, либо закрытым при помощи переключателей на передней панели. Для каждого набора выходов имеются соответствующие регулировки уровня и контроля АЧХ. Благодаря полосе пропускания, превышающей 350 МГц, устройства являются полностью прозрачными элементами. Они выпускаются в надежном и прочном корпусе и могут устанавливаться в стандартную 19” стойку (занимаемая высота – 3 Unit).
Технические характеристики
Входы1 видео, проходное гнездо, аналоговый сигнал RGB – 0,7 В / 75 Ом, горизонтальный и вертикальный синхроимпульсы, уровень ТТЛ или аналоговый, разъемы BNC с переключателями эквивалентной нагрузки, переключатели типа входа (открытый/закрытый).
Выходы10/15/18 аналоговых RGB – 0,7 В / 75 Ом, горизонтальный и вертикальный синхроимпульсы, уровень ТТЛ или аналоговый, разъемы BNC.
Полоса пропускания видеосигнала350 МГц на уровне -3 дБ.
Дифференциальная фаза0,15°.
Дифференциальное усиление0,12%.
К-факторМенее 0,05%.
Отношение видеосигнал/шум71 дБ.
Перекрестная помеха-65 дБ.
РегулировкиВыходной уровень (от -1,4 до +1,7 дБ); контроль АЧХ (от 0 до 2,3 дБ на частоте 5 МГц).
Источник питания~230 В, 50 / 60 Гц, максимум 7 ВА.
МассаОколо 6 кг.
Габариты (Ш * Г * В)19” x 7” x 3U; устанавливается в стандартную 19” стойку.
В комплектеСетевой шнур.
Применение
Распределение сигнала в мультимедийных и презентационных системах
Студии видеопроизводства
Студии тиражирования
