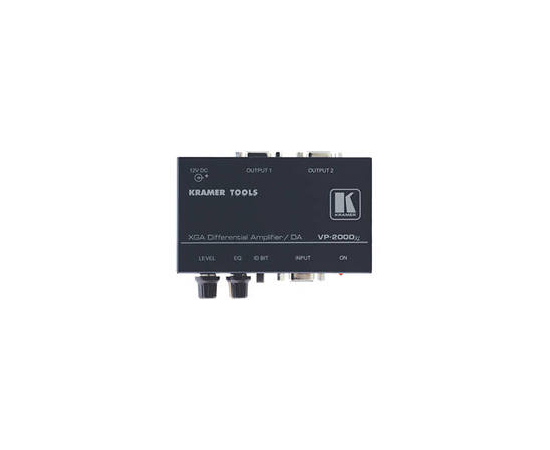

Усилитель-распределитель Kramer VP-200Dxl (67167)
Kramer VP-200Dxl – дифференциальный усилитель-распределитель сигнала VGA (до WUXGA) 1:2 высокого разрешения. Принимает входной сигнал, осуществляет его буферизацию и развязку, а затем распределяет на два идентичных выхода (разъемы HD15F). Два регулятора на передней панели позволяют настраивать АЧХ и уровень выходного сигнала. Благодаря полосе пропускания 400 МГц устройство является полностью прозрачным для сигналов UXGA/WUXGA с разрешением 1600x1200/1920x1200.
Специальные дифференциальные схемы усиления позволяют заметно снизить уровень шума и фоновые помехи (по входу прибора), которые возникают в протяженных кабельных линиях при передаче сигналов VGA.
При использовании переходников VGA-3RCA (например, C-GM/3RVF или C-GM/3RVM) прибор можно использовать и для распределения сигналов типа YUV (Y/Pb/Pr).
VP-200Dxl идеально подходит для применения в системах с двумя мониторами или в презентационных системах, где необходима передача изображения на локальный и удаленный мониторы (дисплей, проектор и т.п.).
В комплект входит источник питания 12 В. VP-200Dxl относится к семейству TOOLS – группе компактных приборов с оптимальным соотношением «цена-качество» и широким спектром применения.
Технические характеристики
ВходыАналоговый R,G,B - 0,7 В / 75 Ом, горизонтальный и вертикальный синхроимпульсы, уровень TTL, разъемы HD15F.
Выходы2 аналоговых R,G,B - 0,7 В / 75 Ом, горизонтальный и вертикальный синхроимпульсы, уровень TTL, разъемы HD15F.
Тип входаОткрытый.
Полоса пропускания видеосигнала400 МГц на уровне –3 дБ
Дифференциальная фазаМенее 0,1°
Дифференциальное усилениеМенее 0,17%
К-факторМенее 0,05%
Отношение видеосигнал/шум71,5 дБ
РегулировкиУровень сигнала от – 1,1 до +6,0 дБ, АЧХ от 0 до +14,5 дБ
Источник питания12 В, 150 мА
Масса0,3 кг
Габариты (Ш * Г * В)12 х 7,5 х 2,5 см
ОпцииАдаптеры RK-3T, RK-6T, RK-9T для установки в стандартную 19" стойку
В комплектеИсточник питания, монтажный комплект
Применение
Передача графических сигналов на большие расстояния и контроль АЧХ в презентационных системах
Системы с двумя мониторами (локальными или удаленными).
