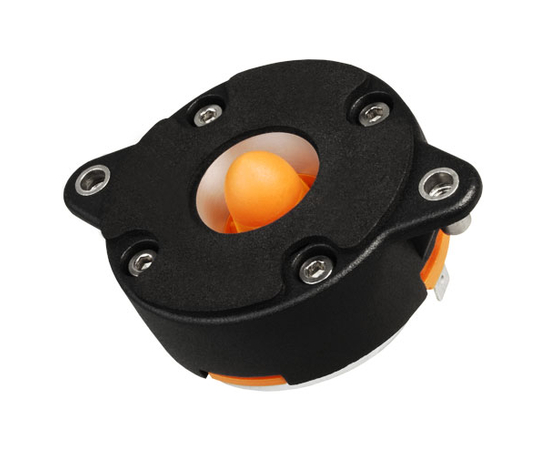

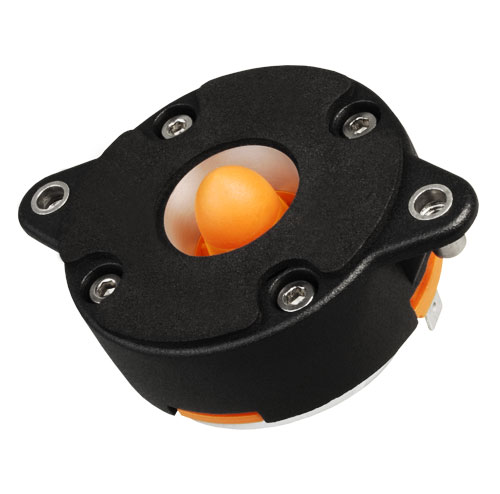

ВЧ драйвер FaitalPRO HF102 (124716)

Электрические параметры:

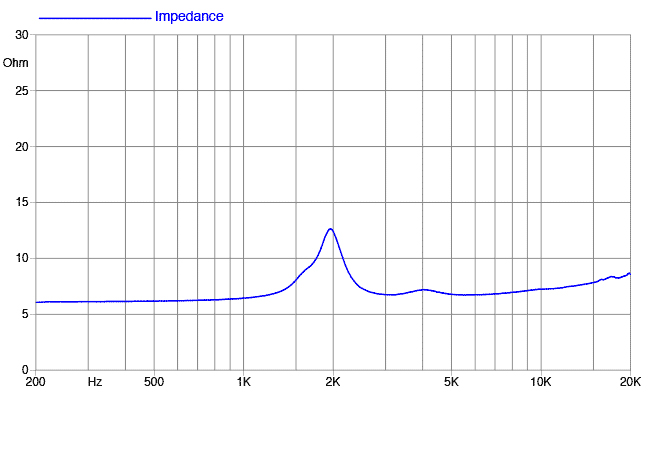

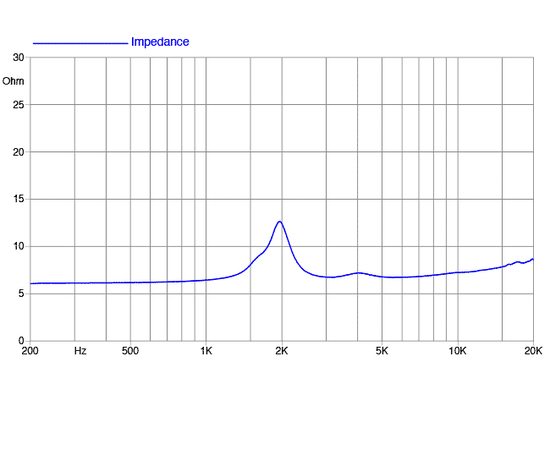

• Номинальный импеданс: 8 Ом
• Минимальный импеданс: 6.6 Ом
• Мощность AES (1): 30 W
• Максимальная мощность (2): 60 W
• Минимальная частота раздела (3): 2.6 kHz
• Чувствительность (1W/1м) (4): 107 dB

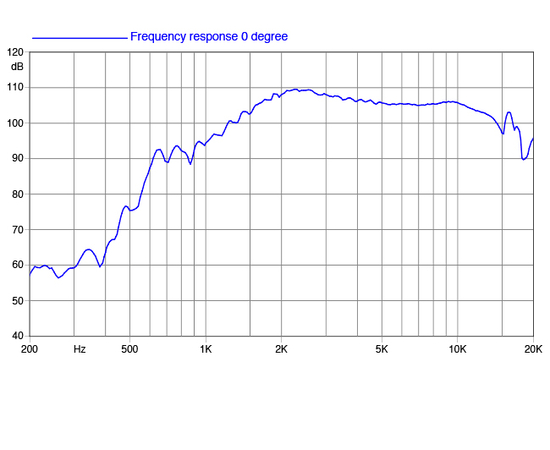

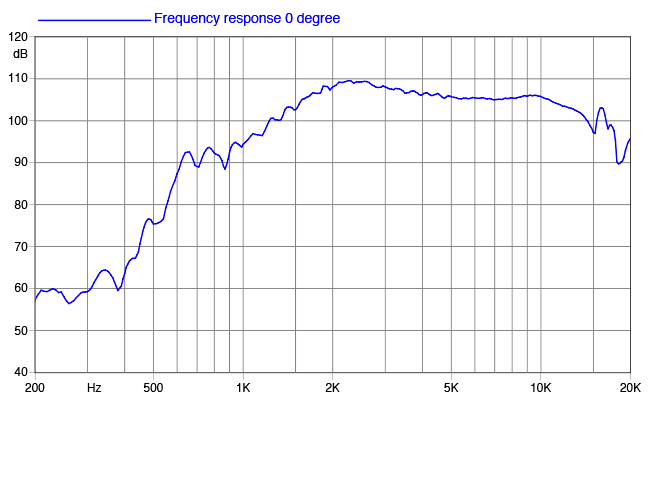

• Диапазон частот: 1.8÷20 kHz
• Диаметр катушки: 25 mm (0.98 in)
• Материал обмотки: Алюминий
• Материал каркаса катушки: Каптон
• Материал диафрагмы: Кетон полимер
• Форма диафрагмы: Купол
• Глубина обмотки: 1.7 mm (0.07 in)
• Магнитный зазор: 2 mm (0.08 in)
• Плотность потока: 1.3 T
• Магнит: Неодимовое кольцо
• Re: 6 Ом
• Дизайн фазовой вставки: Радиальная
• Угол выхода (5): конусный 9°
• Чистый объем воздуха заполненный ВЧ драйвером: 0.1 dm^3 (0.004 ft^3)

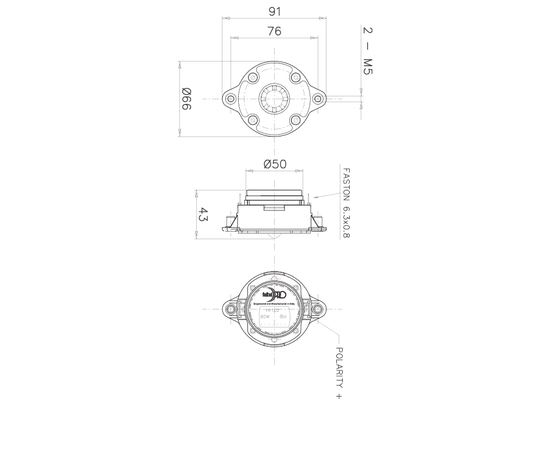

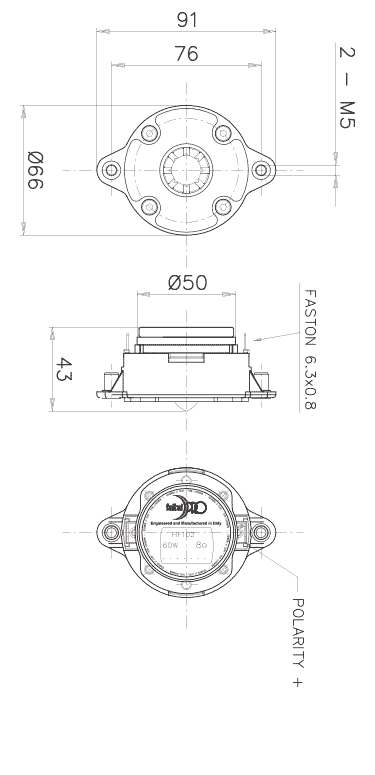

Технические характеристики:

• Диаметр выходного отверстия: 25.4 mm (1 in)
• Наружный диаметр: 91 mm (3.58 in)
• 180° Диаметр группы крепежных отверстий (2xM6): 76 mm (2.99 in)
• Глубина: 43 mm (1.69 in)
• Вес-нетто: 300 g (0.7 lb)
• Размер упаковочной коробки: 98 x 90 x 64 mm
• Вес-брутто: 330 g (0.72 lb)

Сноски:

• Драйвер, закрепленный на рупоре 1" 50° x 40°.
• Магнитная жидкость добавлена в воздушный зазор.
• (1) Двухчасовой тест согласно AES 2-1984 версия 2003 г.
• (2) Максимальная мощность определяется как на 3 дБ выше номинальной мощности.
• (3) 12 дБ/окт или более высокий фильтр ВЧ.
• (4) Усреднен на частотном диапазоне.
• (5) Фазовая вставка встроена в выход драйвера, который расположен в конце конического адаптационного рупора.
