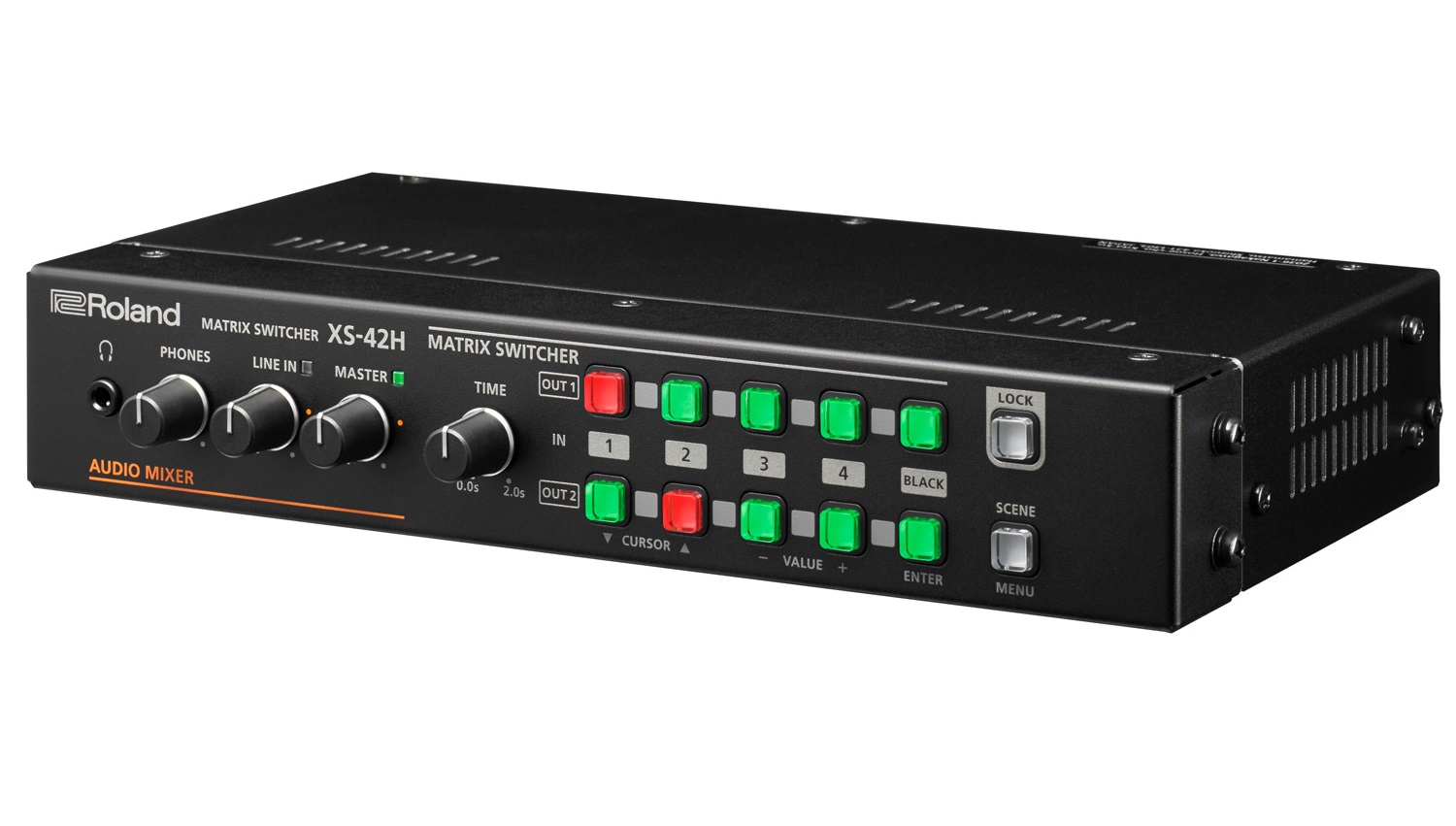

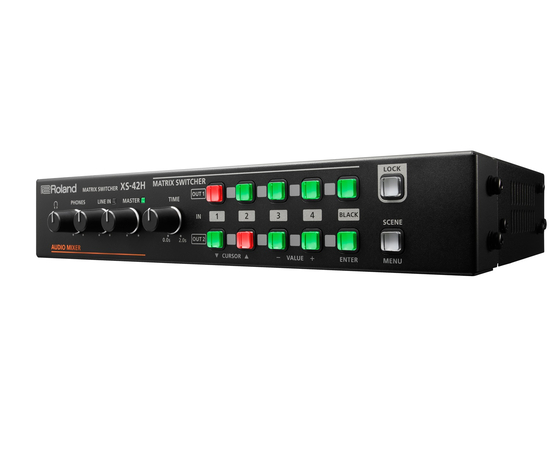

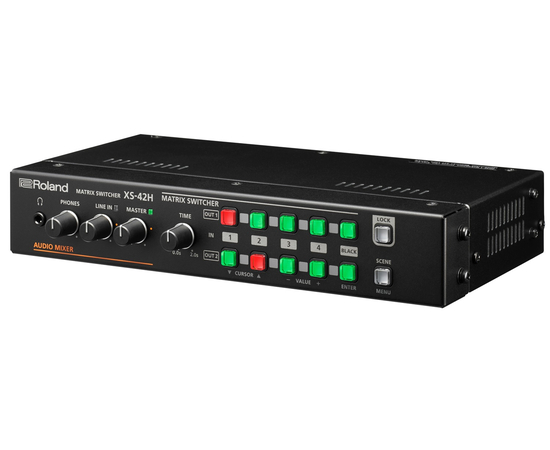

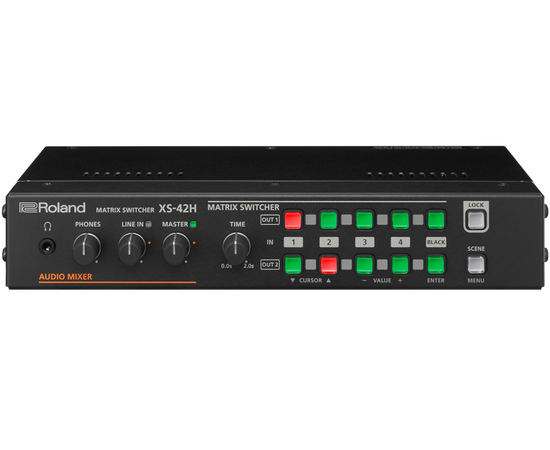

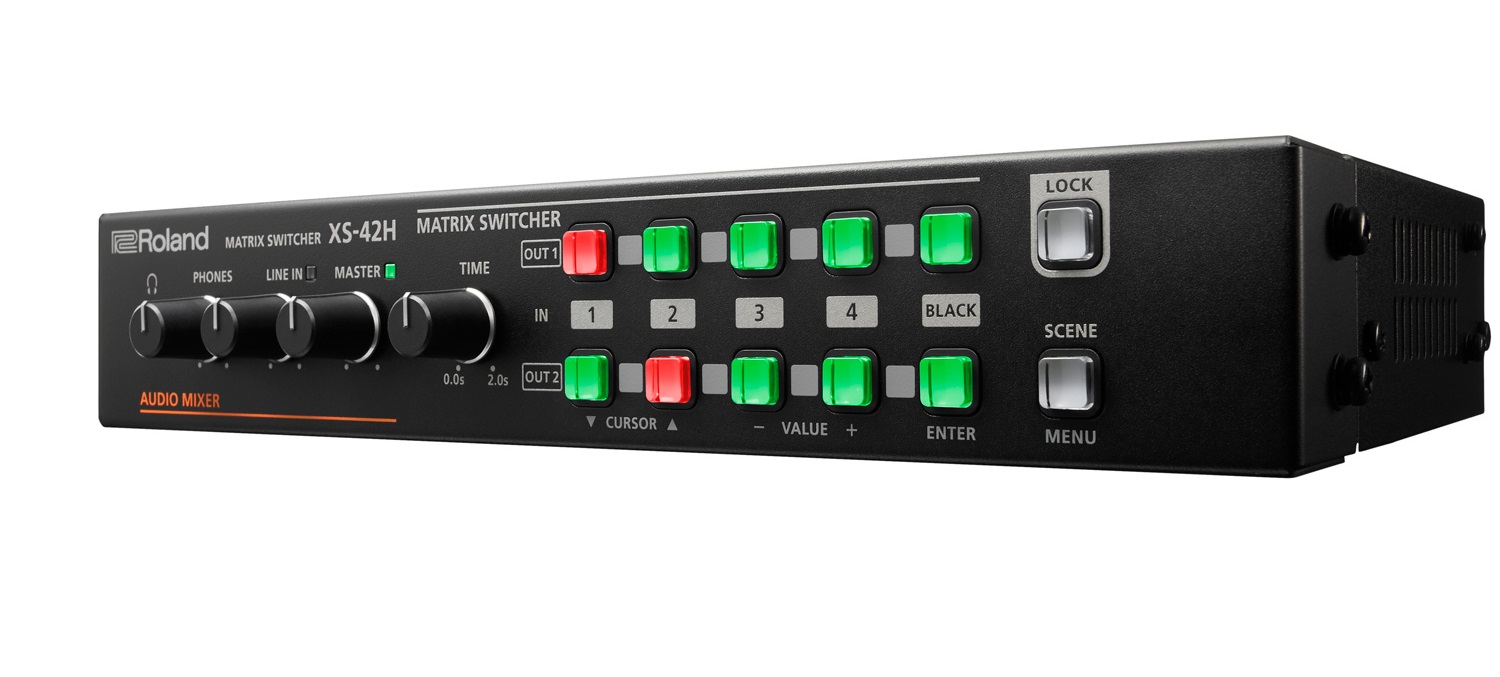

Видеоматрица ROLAND XS42H (160103)

ROLAND XS42H - коммутатор, который любой пользователь может без проблем подключить и использовать для вывода информации на один или два монитора, чтобы как можно эффективнее организовать проведение конференции или другого аналогичного мероприятия. Простота инсталляции, не требующая специальных знаний в области аудио-/видео- оборудования, и позволяющая превратить любую телевизионную панель в конференц-систему.

Системное ПО для XS-42H версии 1.2

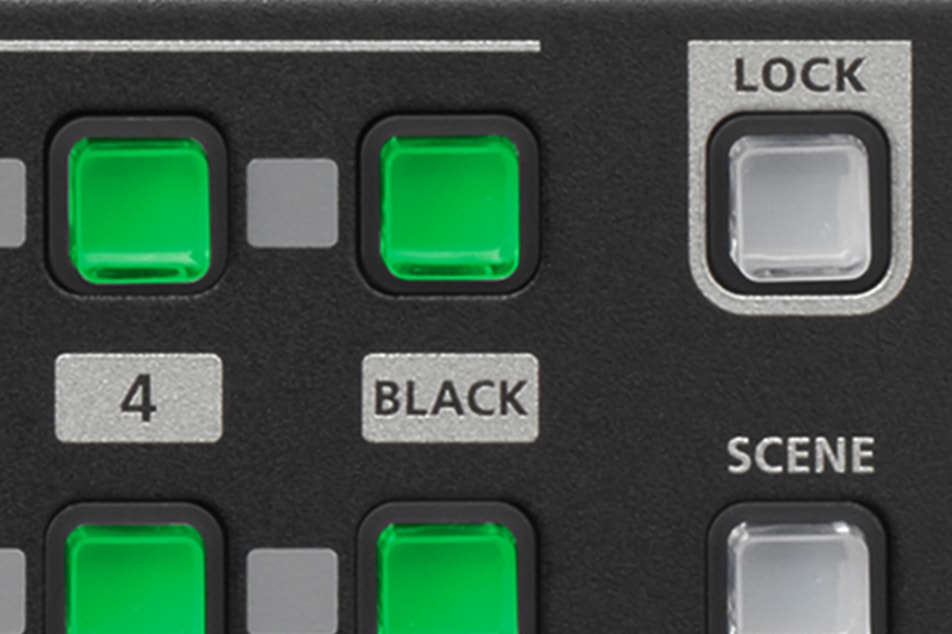

Обновление системного ПО версии 1.2 упрощает работу XS-42H в режиме WebRCS User Mode, оптимизирует рабочий процесс за счет использования сокращенных клавиатурных команд, добавляет аудиоэффект задержки (Audio Delay) и предотвращает несанкционированный доступ с помощью функции блокировки панели (Panel Lock).

Особенности:

• Вывод максимум четырех входов HDMI на один или два монитора
• Управление системой через браузер с планшета, смартфона или компьютера, подключенного к той же сети
• Функция Auto Input Detection для автоматической идентификации источника информации
• Управление форматом общения с помощью пресетов, позволяющих переконфигурировать систему с помощью нажатия всего на одну кнопку
• Автоматическое переключение аудио вслед за видео

Как только дело доходит до обмена идеями и общения, возникает проблема эффективной реализации этих процессов. Растущая популярность контактных площадок для общения требует решения задач оперативной и гибкой организации проведения встреч. А теперь вспомните, на скольких презентациях вам приходилось первые 10 минут своего выступления тратить на безуспешные попытки подключить ноутбук к большому экрану или проектору. Если же при организации деловых встреч попытаться использовать бытовые телевизоры, сразу придет понимание насколько плохо они со своими неуклюжими пультами дистанционного управления и интерфейсами справляются с задачей переключения входов.

Roland XS-42H сократит до минимума время, необходимое для подготовки к встрече за счет возможности оперативного подключения по HDMI сразу четырех компьютеров или планшетов. На установку XS-42H вам потребуется всего несколько минут, а значит вы сможете забыть про проблемы с пультами дистанционного управления, а опасения за корректность коммутации канут в лету. Оборудовать площадку для общения, которой смогут пользоваться все желающие, труда не составит, причем привлекать для этого специалистов в области информационных систем и технологий не потребуется.

DIY - Организация встреч своими силами без лишних хлопот

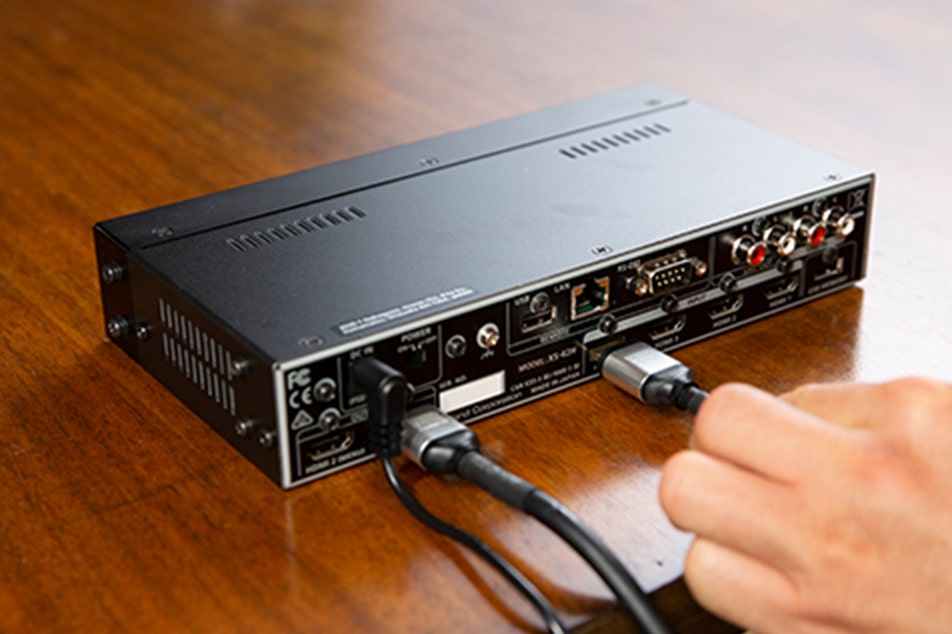

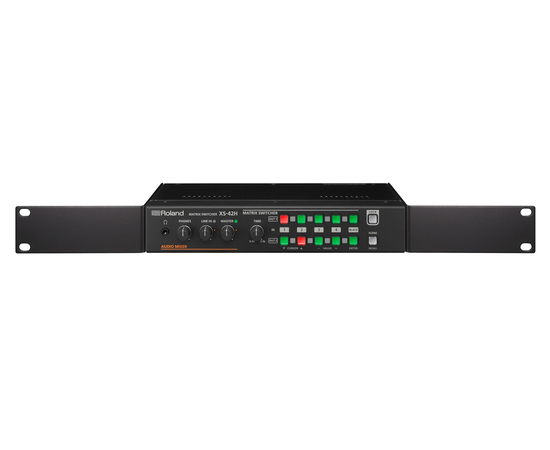

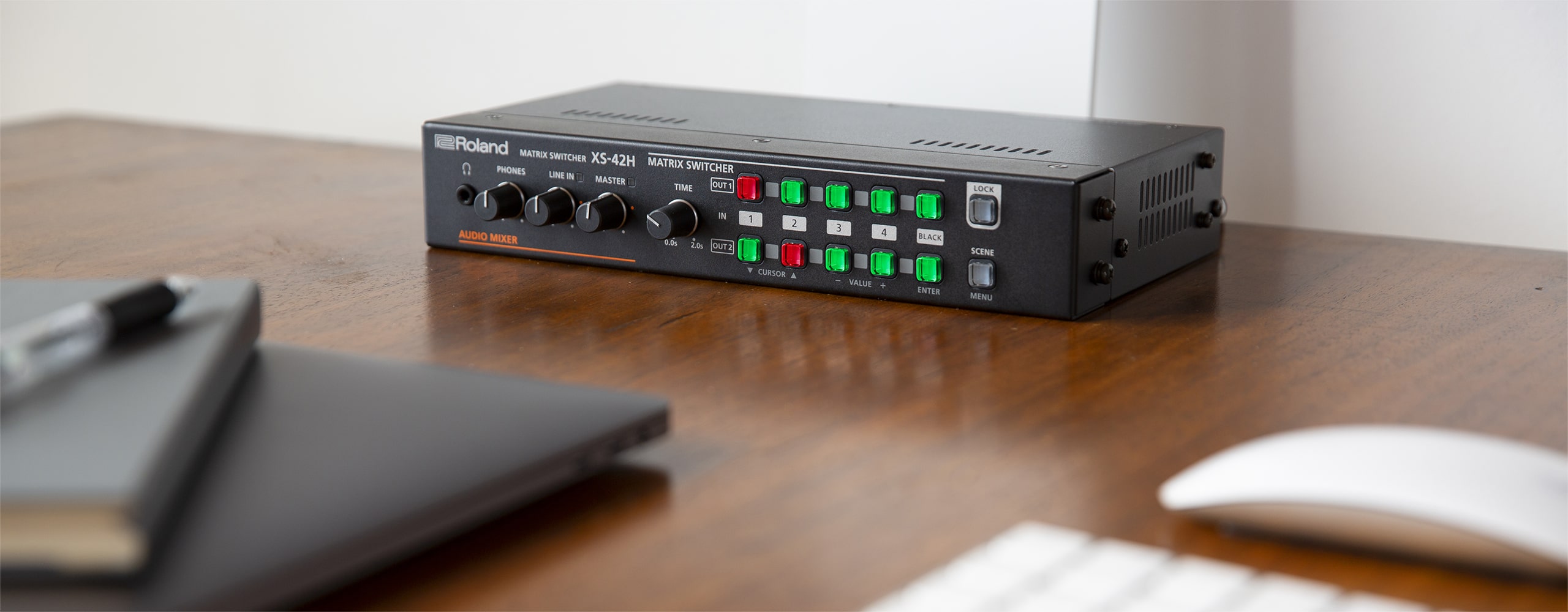

Инсталляция и обслуживание профессиональных аудио-/видео- систем для организации переговоров и презентаций — удовольствие не из дешевых и для маленьких компаний может оказаться слишком "дорогим удовольствием". Но если вы в состоянии закрепить на стене телевизор, то наверняка справитесь и с задачей инсталляции и настройки Roland XS-42H, а значит и с организацией пространства для общения. Коммутатор XS-42H отличается компактностью и легкостью, обеспечивающими возможность его установки практически в любое место с помощью монтажных скоб из комплекта поставки. Видно устройства не будет, но к работе готово оно будет всегда. Не придется даже нажимать на кнопки, чтобы переключать источники звука — XS-42H можно управлять с помощью веб-браузера, установленного на компьютере, планшете или смартфоне.

"Угадывать вход" больше не придется

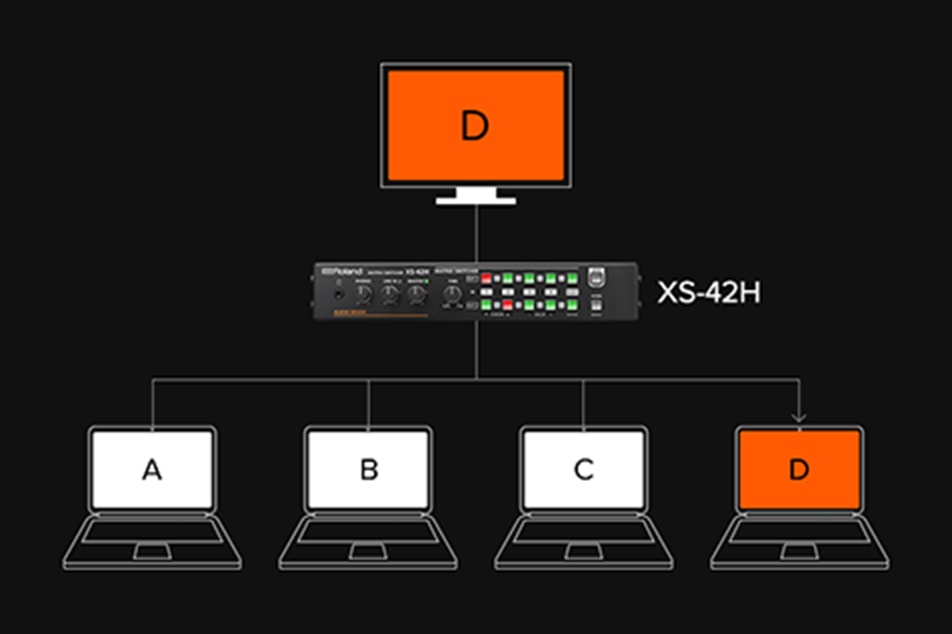

Даже после успешного подключения к дисплею ваш экран, поскольку правильный вход выбран не был, не выводится. В результате инициируется хаотический процесс, когда вы перебираете установки в поиске нужного входа, в то время как другие участники заняты проверкой своих смартфонов. Реализованная в XS-42H функция автоматического поиска входа решает эту проблему за счет самостоятельной настройки на вновь подключенное устройство. Так что "бразды правления" передаются следующему докладчику без прерывания плавного течения презентации.

Беспроблемная настройка соединения

XS-42H поддерживает коммутацию и вывод на дисплей сигналов множества различных источников. Это обеспечивается за счет использования данных EDID и масштабирования. Данные EDID (аббревиатура Extended Display Identification Data) сообщают информацию компьютеру или планшету о правильных настройках выходного сигнала. Так что делать это вручную не придется. Масштабирование позволяет подключать, переключать и выводить сигналы различных источников и разрешений. Так что независимо от характеристик периферийных устройств все будет работать должным образом.

"Пустой" экран - пережиток прошлого

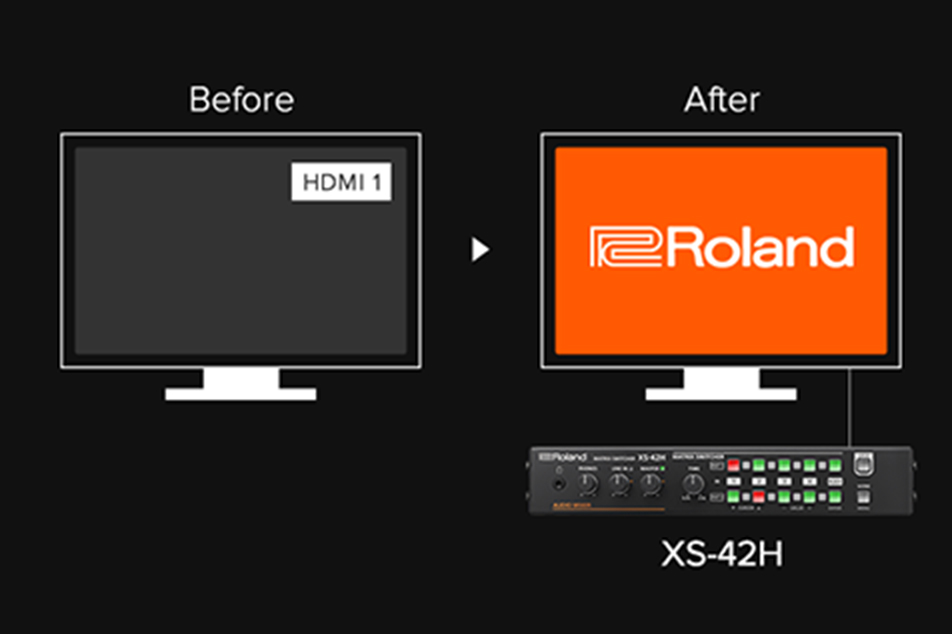

При отключении компьютера XS-42H может автоматически переключаться на выбранный вход, а не выводить унылый черный или белый экраны. Это позволяет подать на дисплей статичное изображение с логотипом вашей компании, номер или название помещения, где проводится конференция, а также же экранные заставки подключенных к коммутатору приставок Apple TV или Google Chromecast. Можно даже вывести приветствие участникам перед началом конференции.

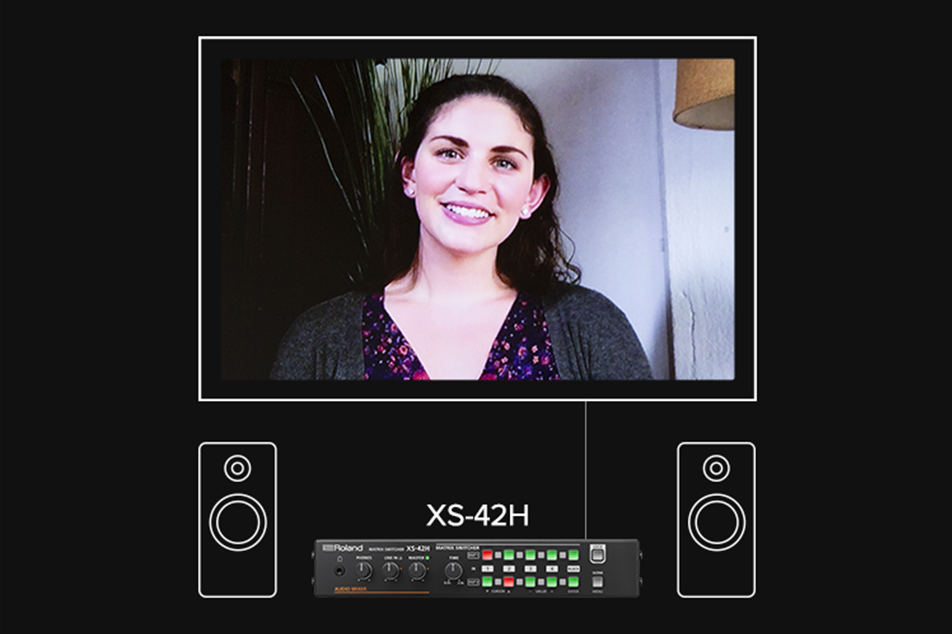

Используйте более качественную акустику

Несмотря на то, что телевизионные и ЖК панели имеют внушительный вид, их звук зачастую оставляет желать лучшего. Roland XS-42H укомплектован стереовыходами RCA для подключения внешних акустических систем, способных обеспечить существенно более высокое качество звука. А встроенный в XS-42H микшер переключит аудио согласно задействованному видеовходу, используя внедренное в компьютерный HDMI-сигнал аудио — дополнительных аудиокабелей не потребуется.

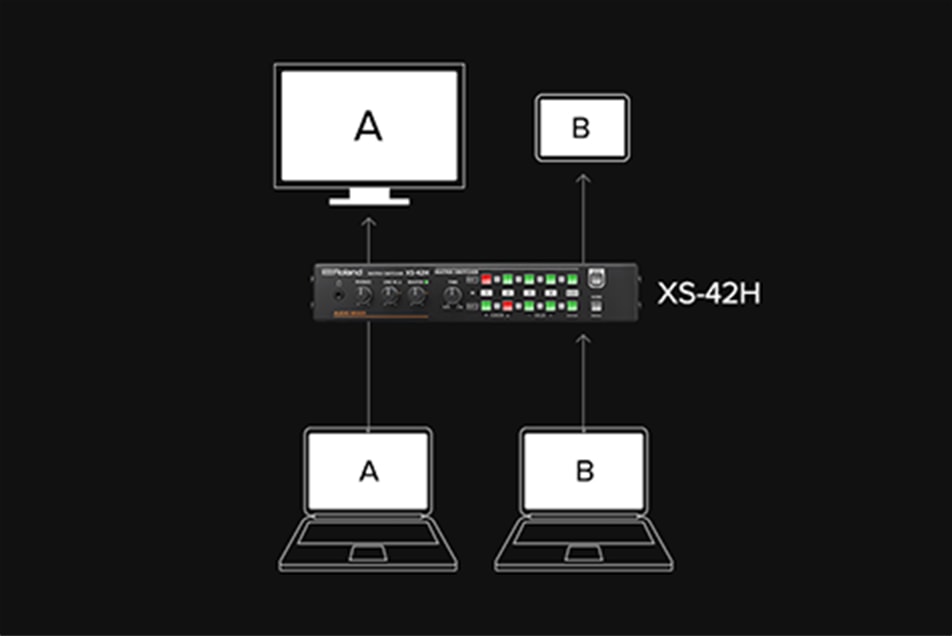

Расширенное информационное поле за счет использования двух дисплеев

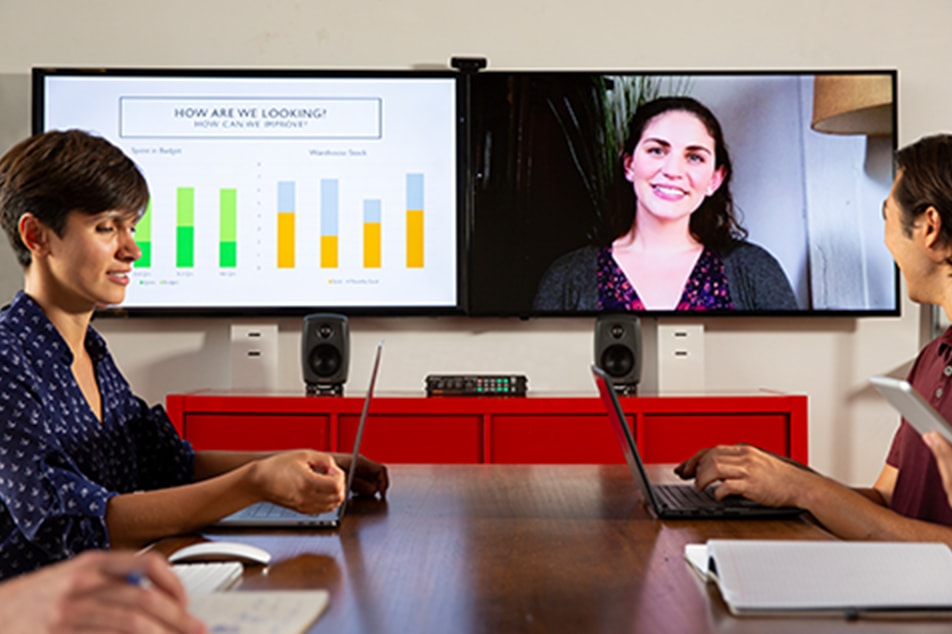

Если расположить рядом два экрана, появится возможность выводить на них больший объем информации. Можно, например, сравнивать друг с другом документы, искать информацию в интернете, одновременно корректируя план, или на одном экране вести конференцию, а на другом — анализировать материал. Все это, но не только, можно делать с помощью XS-42H, используя десять сцен для переключения обоих экранов между источниками входных сигналов, а также между источниками звука.

Сенсорное управление высшего класса при бюджетной цене

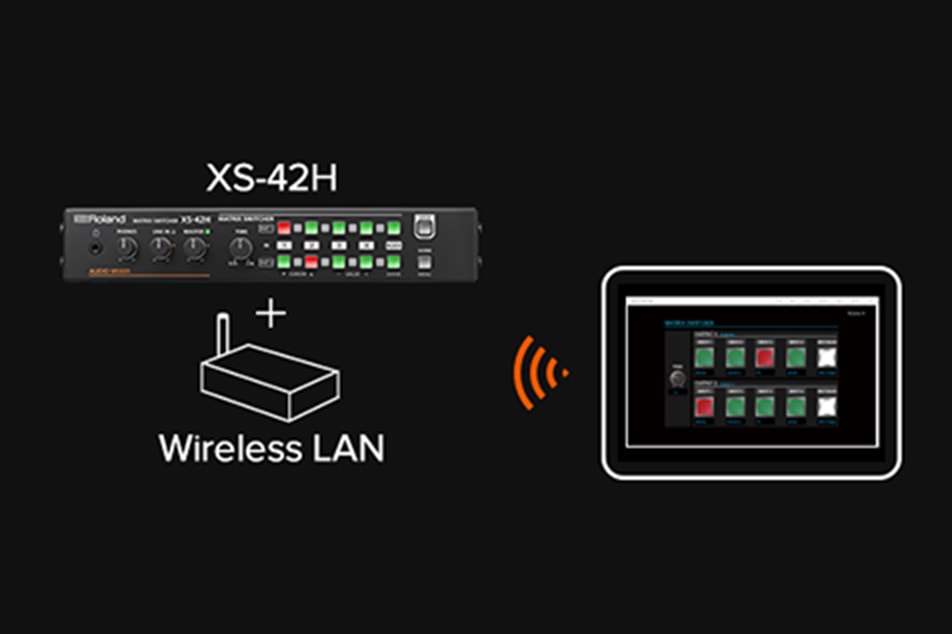

В состав элитных аудио-/видео- систем для организации конференций достаточно часто включают сенсорный интерфейс, который редко может похвастаться невысокой стоимостью. XS-42H позволяет использовать любой планшет в качестве удобного сенсорного контроллера, управляющего системой через браузер. Для этого достаточно интегрировать видеокоммутатор XS-42H в сеть и подключиться к его IP-адресу, чтобы с помощью планшета загружать пресеты, переключать входы и управлять громкостью — и все это, не сходя с места.

Держите комнату для переговоров готовой к каждому собранию

При настройке входного сигнала по умолчанию пространство отображения остается настроенным и готовым к использованию перед каждым собранием.

Дизайн панели

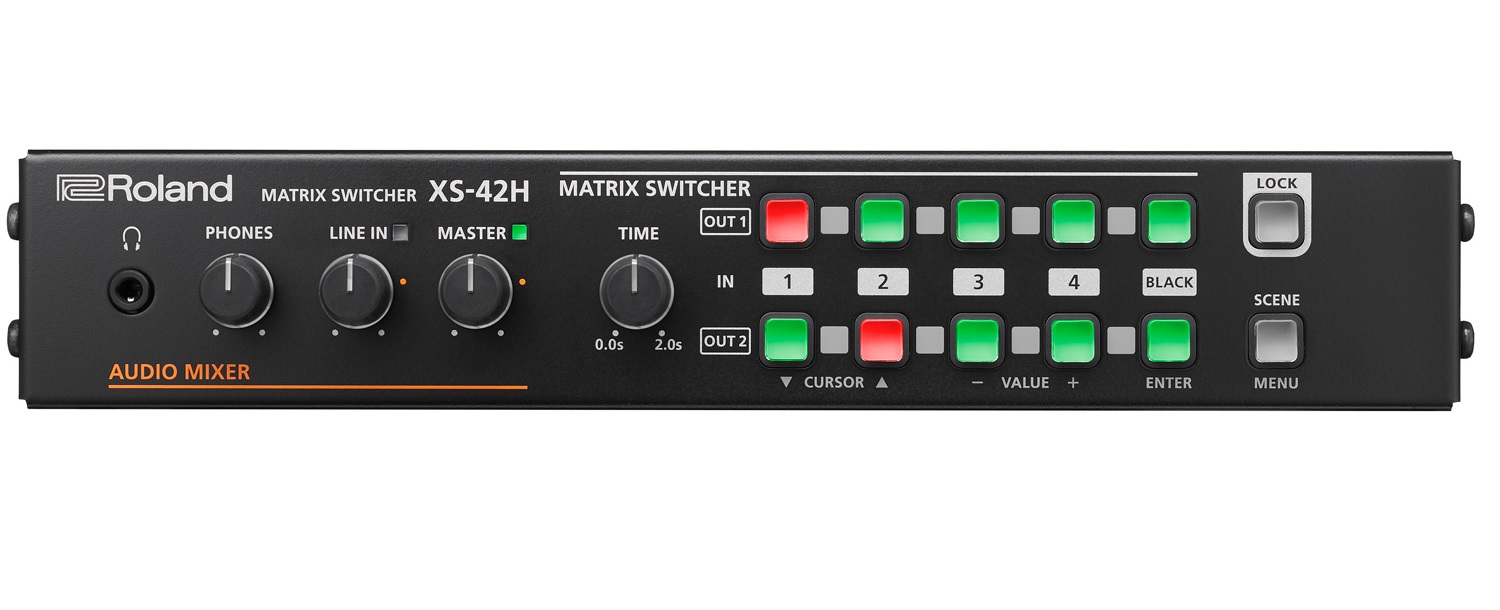

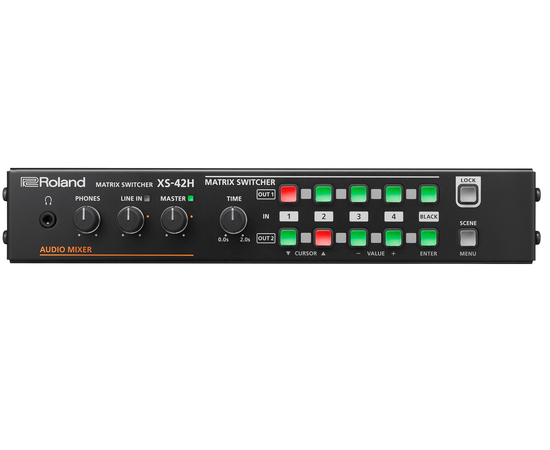

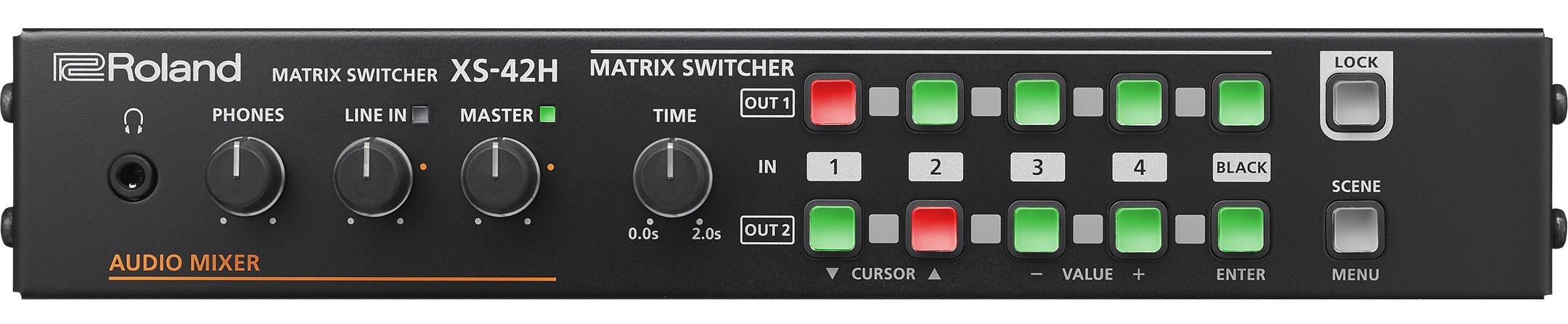

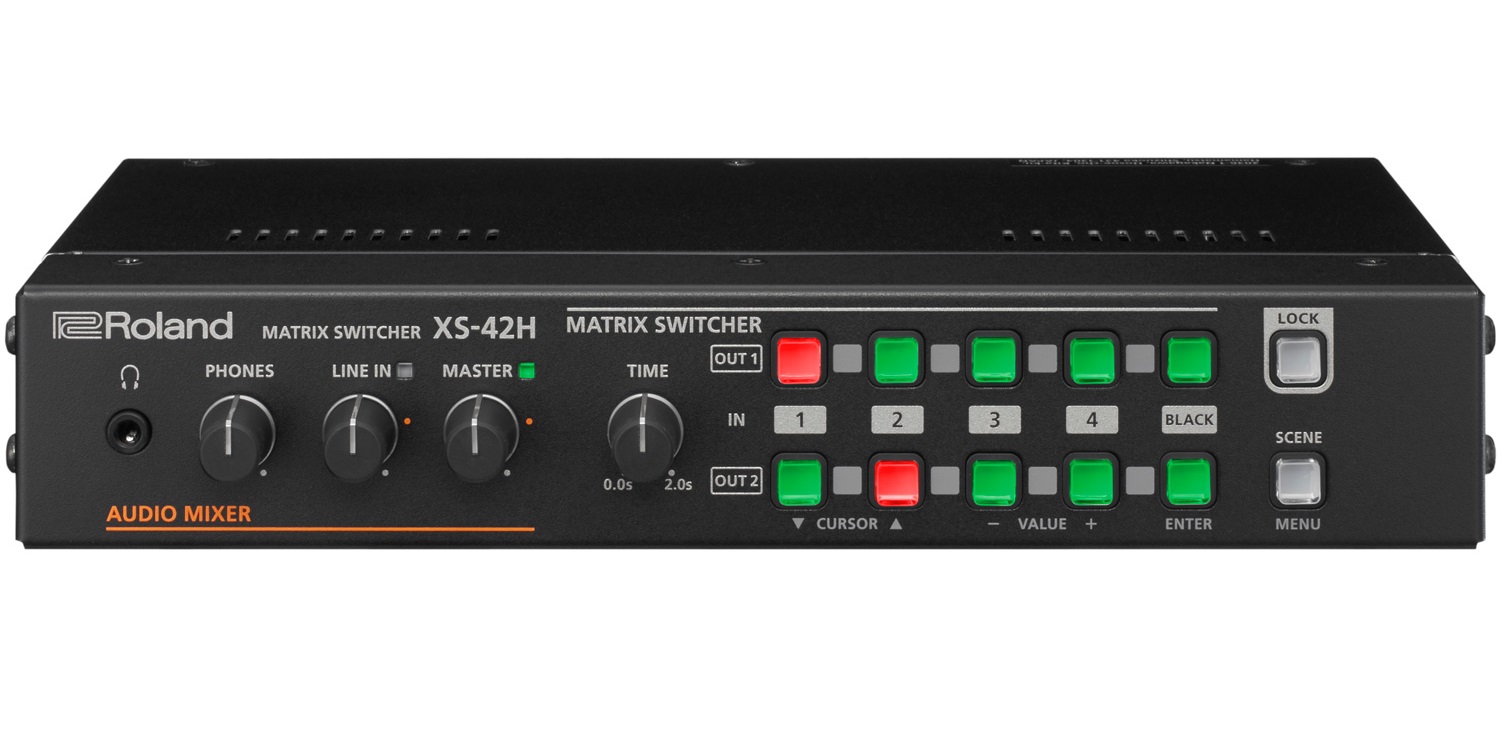

Лицевая сторона

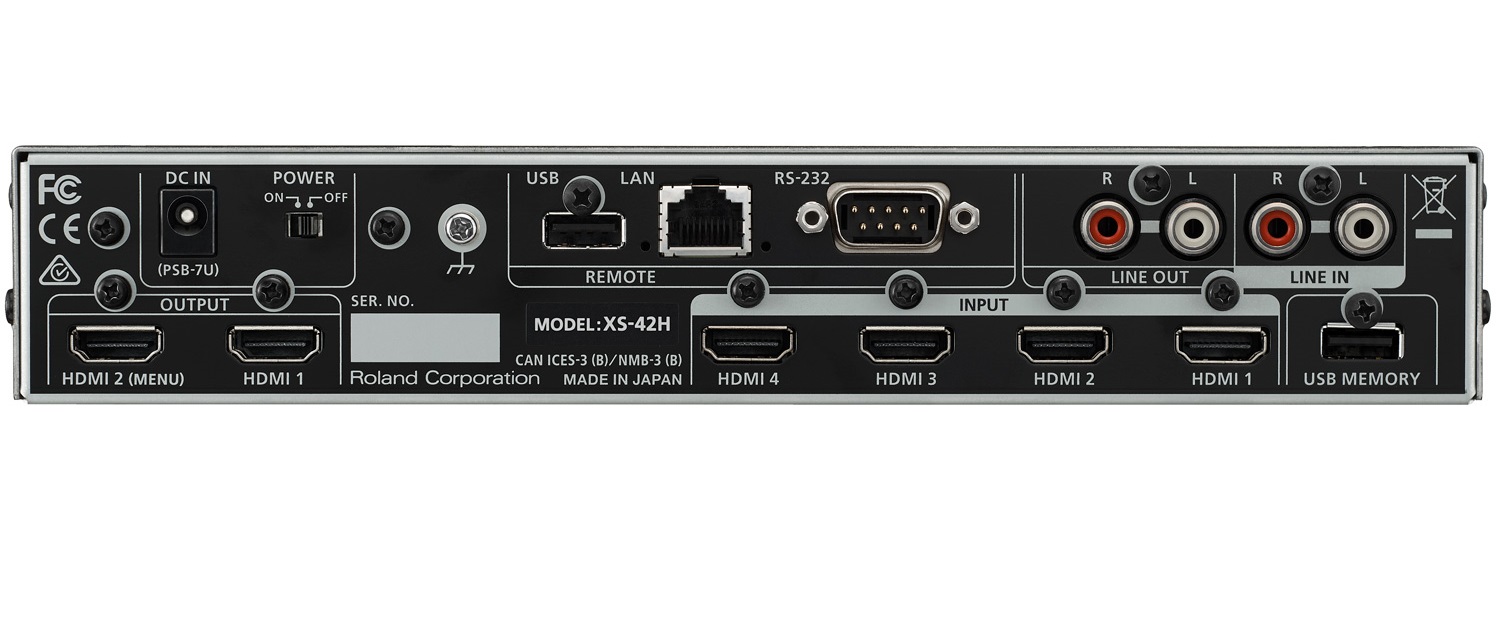

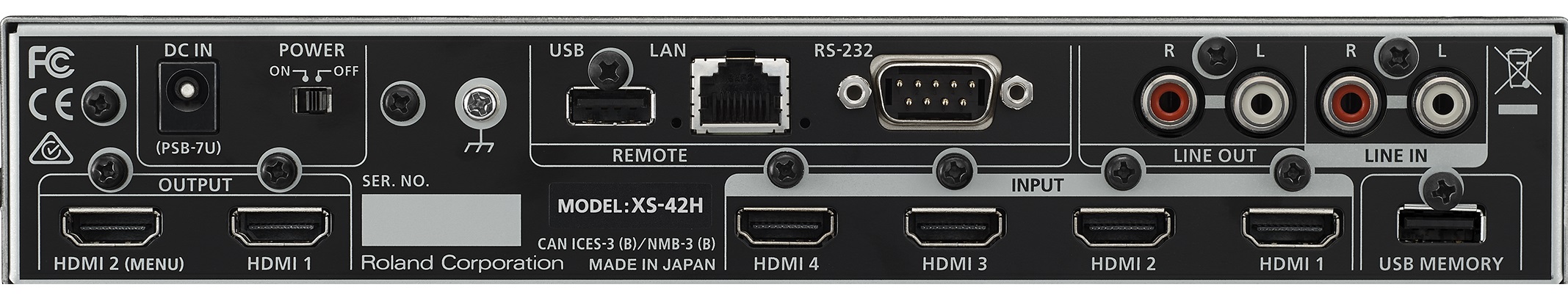

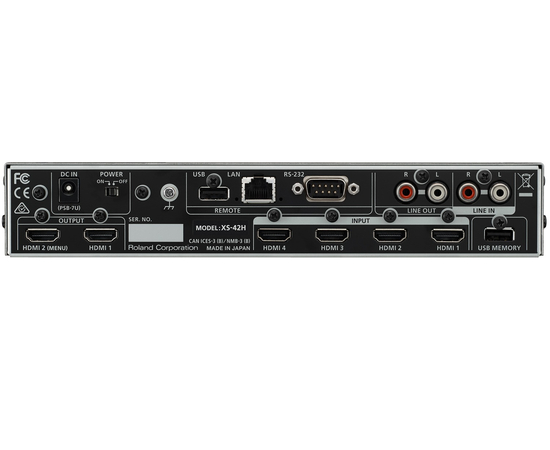

Тыльная сторона

Общие характеристики:

• Тип питания: Адаптер
• Потребление: 25 Вт
• Температура работы: от 0 до +40 °C
• Размеры: 242 × 125 × 44 мм
• Вес: 1.2 кг

Видео:

• Обработка: 4:4:4 (Y/Pb/Pr, RGB)/10 бит; 4:2:2 (Y/Pb/Pr)/10 бит
• Входы: HDMI type A ×4 (HDMI INPUT 1–4), поддержка HDCP
• Выходы: HDMI type A ×2 (HDMI OUTPUT 1–2), поддержка HDCP
• Поддерживаемые форматы: от 480i/p до 1080p, включая компьютерные разрешения до 1920×1200/60 RB
• Слои композиции: 1
• Переходы: Black-insert, Mix, Cut

Изображения:

• Память: 1 изображение
• Макс. размер: 1920 × 1200 пикселей
• Формат: BMP 24 бит без сжатия

Аудио:

• Частота дискретизации: 48 кГц, 24 бит

Входы:

• HDMI type A ×4
• RCA (AUDIO INPUT)

Выходы:

• HDMI type A ×2
• RCA (AUDIO OUTPUT)
• Стерео мини-джек (PHONES)

Уровни и импеданс:

• Вход: –10 dBu (макс +8 dBu), 15 кОм
• Выход: –10 dBu (макс +8 dBu), 1 кОм
• PHONES: 72 мВт + 72 мВт (32 Ом), 10 Ом

Аудио микшер:

• 4 канала ×2, задержка до 250 мс, Audio Follow

Внешние интерфейсы:

• RS-232
• LAN (RJ45)
• USB A (для расширения и USB-накопителей)

Функции:

• Память сцен (до 10), генератор тестовых сигналов и тона, эмулятор EDID
