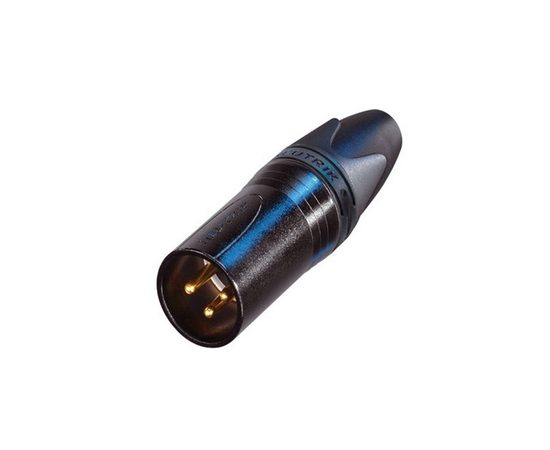

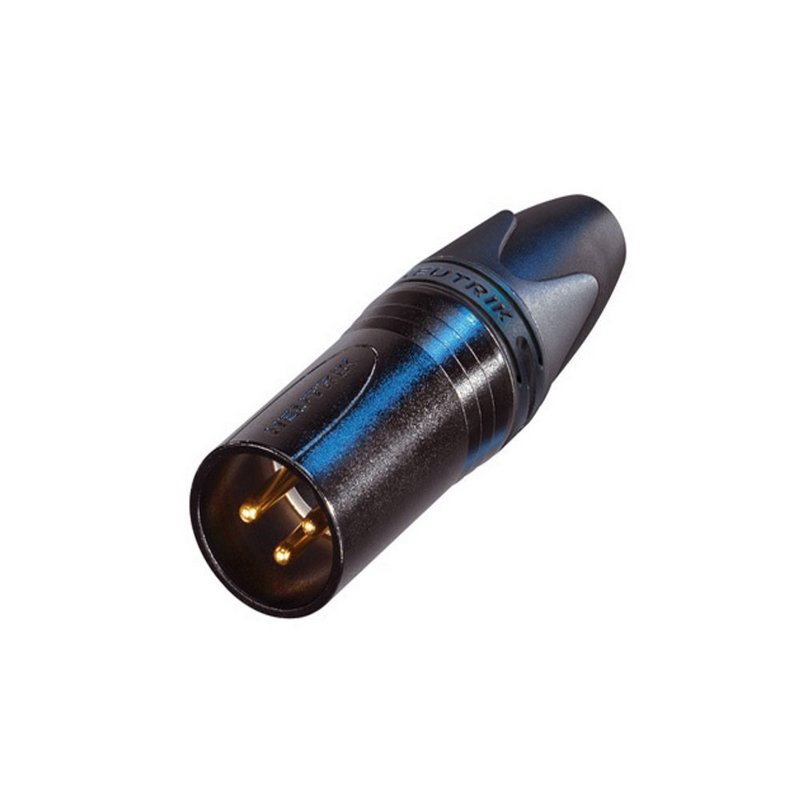

XLR разъем Neutrik NC3MXX-BAG (130281)

3-контактный XLR разъем NC3MXX-BAG

Следующее поколение коннекторов общепринятого во всем мире стандарта соединения XLR. В последней модели серии X предусмотрено несколько новых особенностей, благодаря которым повышается долговечность коннектора, облегчается процесс монтажа и улучшается как надежность контактного соединения, так и фиксация кабеля относительно разъема.

Особенности:

• уникальная конструкция контактных площадок разъема способствует низкому электрическому сопротивлению и высокой плотности контактов в разъеме;
• более жесткий корпус держащий контакты с улучшенными углублениями для замка, повышают прочность разъема;
• на контактах коннектора предусмотрен припой с ограниченной зоной контактного соединения от протекания припоя;
• коннектор оснащен улучшенным прочным металлическим фиксатором с разъемом;
• дополнительная контактная пружина на заземляющем контакте, улучшает контактность разъема и оберегает от наводок;
• улучшена конструкция зажимного устройства для кабеля, благодаря чему монтаж становится проще и быстрее;
• защитный колпачок-фиксатор надежно защищает кабель от повреждений;
• цветные кольца и колпачки-фиксаторы, на которые можно наносить номера, что упрощает идентификацию коммутации;
• прочный литой корпус из цинка имеет повышенную долговечность и надежность;
• внутренняя резьба на корпусе надежно защищена от каких-либо повреждений.

Характеристики:

• тип соединителя - XLR «папа»;
• сопротивление контакта - ≤ 5 мОм;
• диэлектрическая прочность - 1,5 КВ;
• сопротивление изоляции - > 1 GΩ (после теплового теста);
• номинальный ток контакта - 16 A;
• номинальное напряжение - 50 В;
• наружный диаметр кабеля - 3,5 - 8 мм;
• усилие соединения - < 20 Н;
• усилие розьеденения - < 20 Н;
• срок эксплуатации - > 1000 циклов;
• соединение проводников - пайка;
• блокировка - защелка;
• зажимная шайба - полиамид (PA 6 15% GR);
• напыление контактов - 2 мкм серебро;
• контакт - латунь (CuZn35Pb2);
• вставка - полиамид (PA 6.6 30% GR);
• защелка - цинк (ZnAl4Cu1);
• корпус - черный;
• стандарт - IEC 61076-2-103;
• паяемость - соответствует IEC 68-2-20;
• температурный диапазон - от -30 °C до +80 °C.
